Adaptação · Rotating adaptor
C8-391.05C-27 240
Adaptador Coromant Capto® para fixação tipo árvore

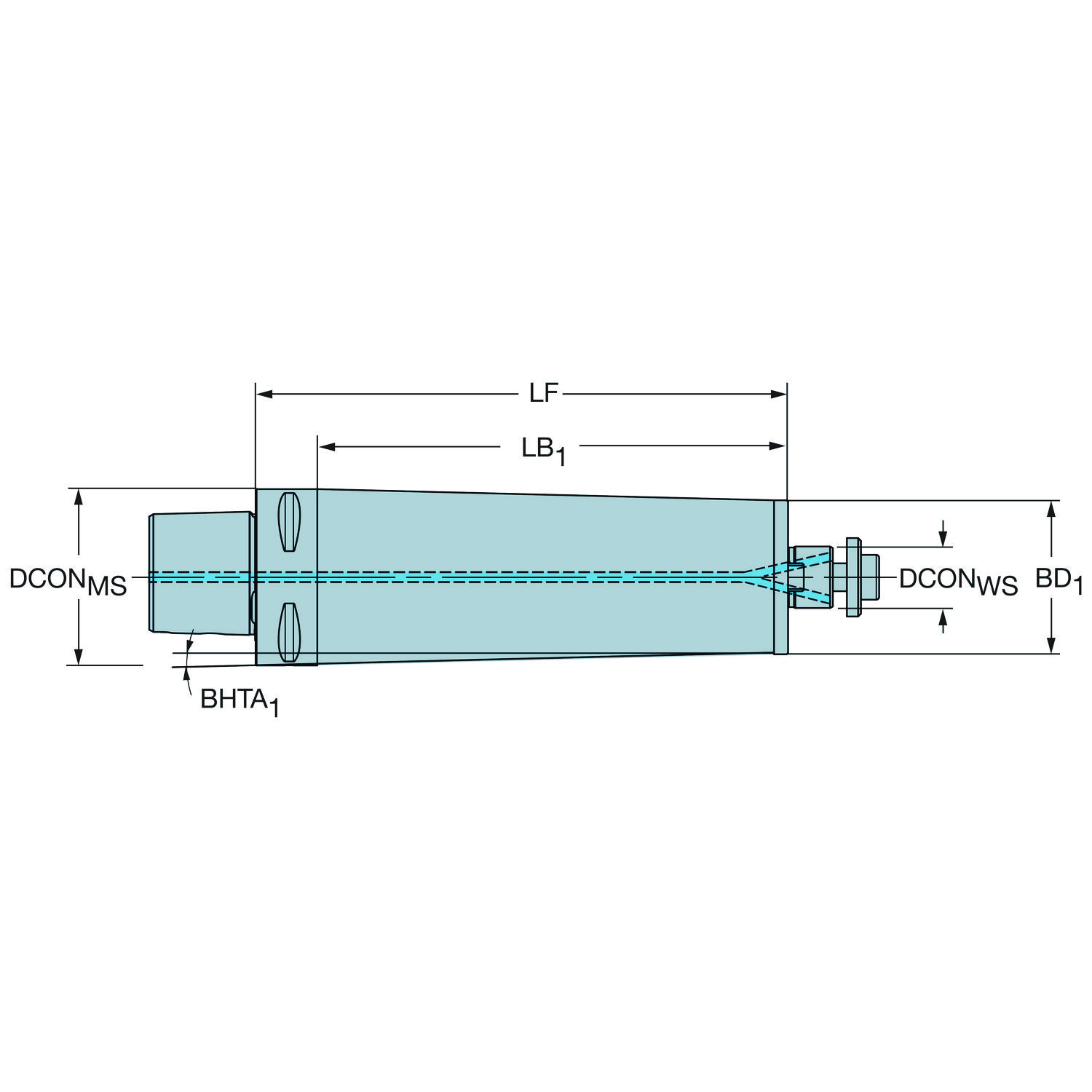

Adaptador simétrico rotativo · comprimento funcional 240 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C8-391.05C-27 240
- Código compactado
- C8-391.05C-27240
- Material ID
- 6408317
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 8.421 Kilogram
- EAN
- 26408317
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 2.1 |
| ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento do corpo | LB_1 | 210 mm |
| Comprimento do corpo | LB_2 | 240 mm |
| Comprimento funcional | LF | 240 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Diâmetro da conexão | DCONWS | 27 mm |
| Diâmetro do corpo | BD_1 | 65 mm |
| Diâmetro do corpo | BD_2 | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C8 |
| Direção de interface de adaptação da peça | ADINTWS | Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 27 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 10000 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial concentric on circle |
| Torque | TQ | 80 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 020-514
