Ferramentas · Fresa de disco para canal pleno intercambiável — largura ajustável

N331.32C-080S27DM

Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável

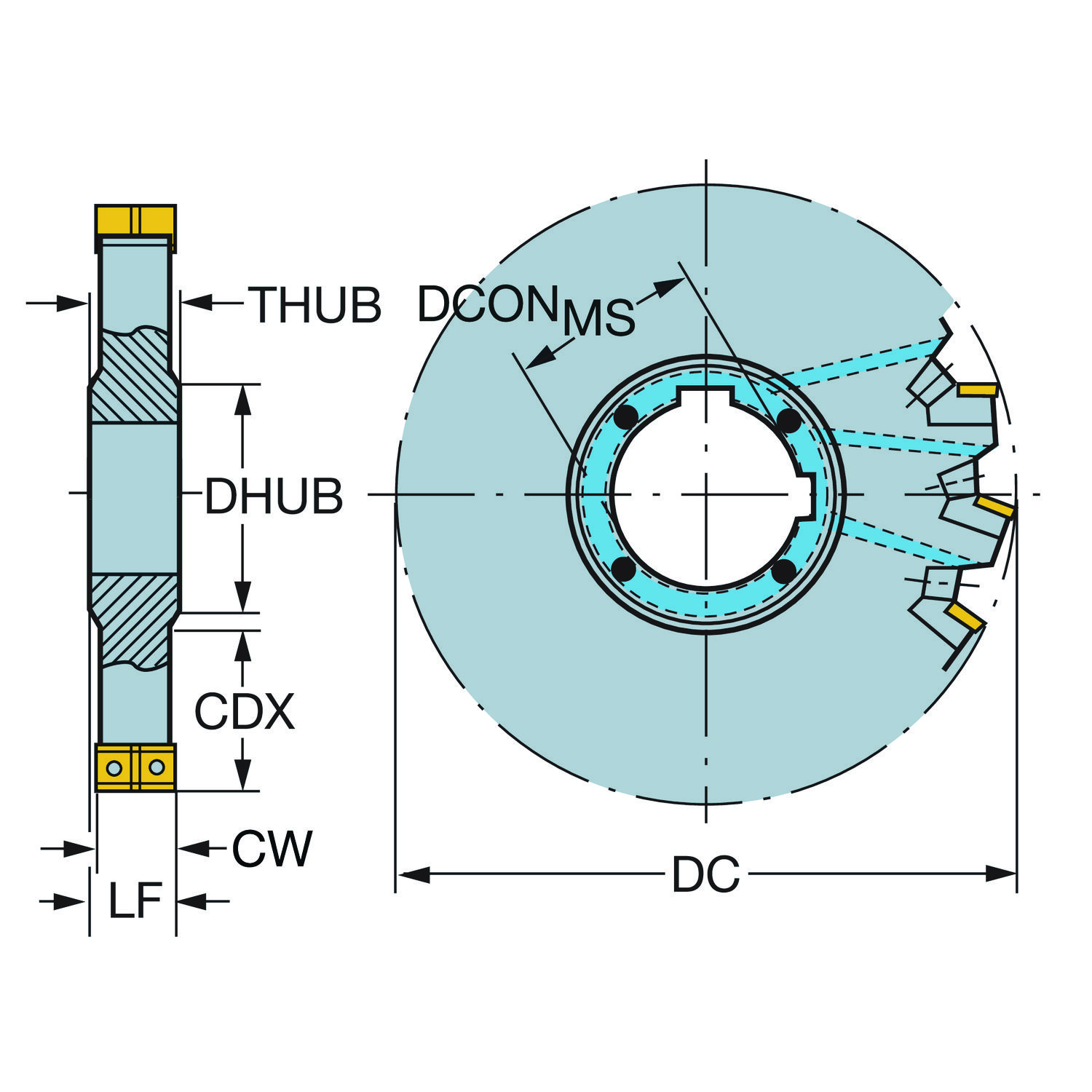

Fresa · diâmetro de corte 80 mm, comprimento funcional 12 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
N331.32C-080S27DM
Código compactado
N331.32C-080S27DM
Material ID
7295364
Família
Ferramentas
Tipo
Fresa de disco para canal pleno intercambiável — largura ajustável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
190 g
EAN
7323221987060
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180905
Origem
SE
Lançamento
25/09/2018
CoroPak de lançamento
18.2

Arquivos CAD

Itens inclusos

  • 3 × 5321 240-13 Cassete à direita
  • 3 × 5321 240-14 Cassete à esquerda
  • 6 × 5513 020-34 Parafuso da pastilha
  • 6 × 5431 105-06 Cunha
  • 6 × 5516 014-05 Parafuso
  • 1 × 5680 084-01 Bit
  • 1 × 5680 048-01 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 12 mm
Diâmetro da conexão DCONMS 27 mm
Diâmetro de corte DC 80 mm
Diâmetro do cubo DHUB 39 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 240 -1 arraste por chaveta — métrica: 27
Keyway width (metric) KWW 7 mm
Largura de corte CW 8 mm
Largura máxima de corte CWX 10 mm
Largura mínima de corte CWN 8 mm
Número efetivo de arestas de corte na parte periférica ZEFP 3
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroMill 331 — tamanho 05 (N/R331.1A-05RE0.20-1.54)
Pressão de refrigeração CP 80 mm
Profundidade máxima de corte CDX 19.5 mm
Rotação máxima RPMX 15000
Sensor embutido SEP Não
Sentido HAND Neutro
Torque TQ 1.2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
