C8-Q27D-076-220 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

C8-Q27D-076-220

Adaptador antivibratório tipo árvore Coromant Capto®

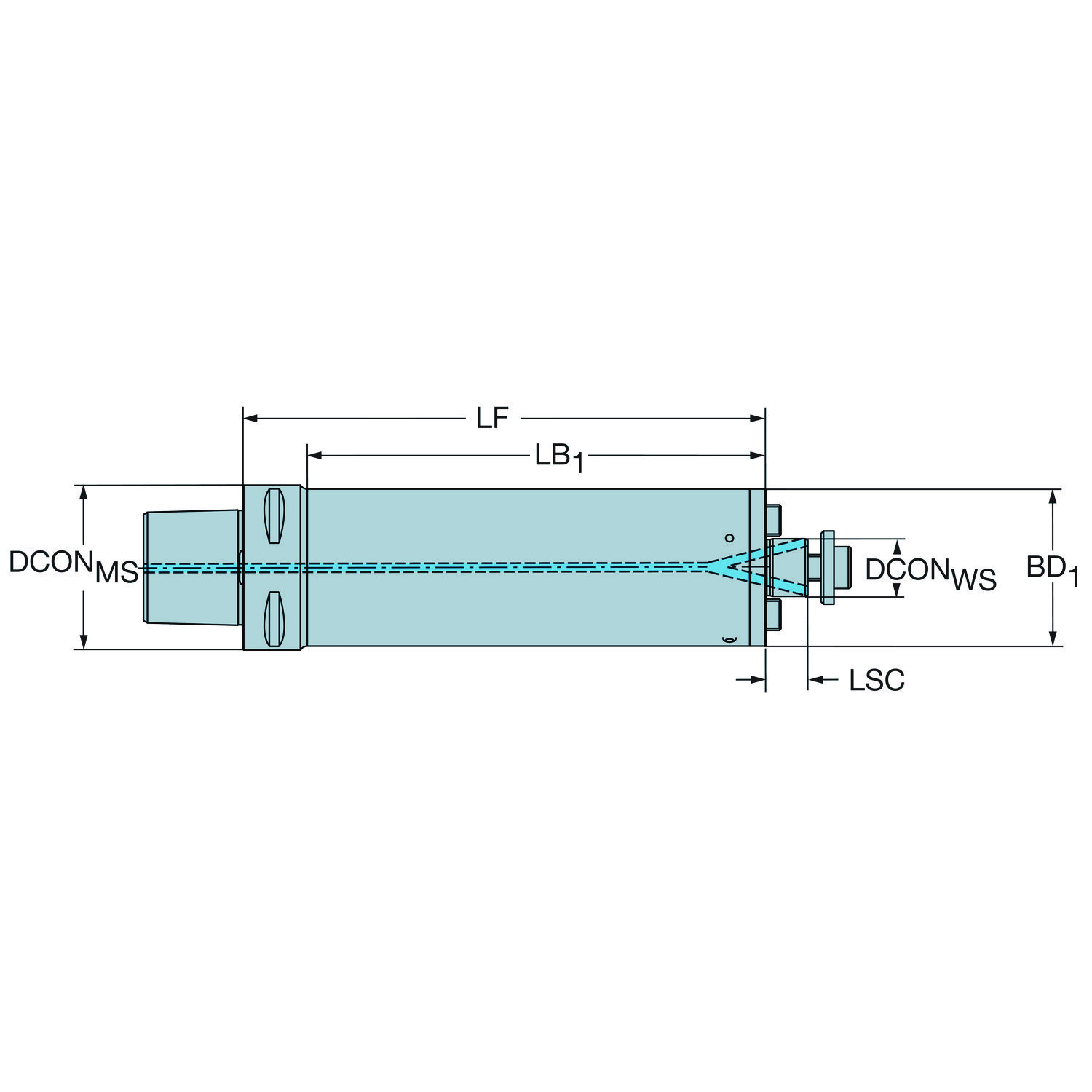

Adaptador simétrico rotativo · comprimento funcional 220 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C8-Q27D-076-220.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C8-Q27D-076-220
Código compactado
C8-Q27D-076-220
Material ID
7092080
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
9,4 kg
EAN
7323221240448
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
NO
Lançamento
22/09/2016
CoroPak de lançamento
16.2

Arquivos CAD

Itens inclusos

  • 1 × 3212 020-512 Parafuso
  • 1 × 5541 015-03 Arruela
  • 2 × 5631 053-02 Chaveta de arraste
  • 2 × 3212 010-308 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Sem balanceamento
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 18 mm
Comprimento do corpo LB_1 187.2 mm
Comprimento do corpo LB_2 220 mm
Comprimento funcional LF 220 mm
Comprimento total OAL 268 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro da conexão DCONWS 27 mm
Diâmetro do corpo BD_1 76 mm
Diâmetro do corpo BD_2 80 mm
Diâmetro funcional DFC 55 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C8
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 27
Kappa (eixo z rot.) KAP 0
Máxima força de corte FFCX 4000 N
Numero standard STDNO ISO26623-1
Peso do item WT 9.4 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Sim
Rotação máxima RPMX 6000
Sensor embutido SEP Não
Temperatura máxima admissível do corpo TBX 100 C
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 80 Nm
Torque TQ 80 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
