R331.52C-080Q27EML — Foto do produto

Foto do produto

Ferramentas · Fresa de disco intercambiável

R331.52C-080Q27EML

Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável

Fresa · diâmetro de corte 80 mm, comprimento funcional 40 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R331.52C-080Q27EML
Código compactado
R331.52C-080Q27EML
Material ID
7843384
Família
Ferramentas
Tipo
Fresa de disco intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
732 g
EAN
7323224953482
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180905
Origem
SE
Lançamento
26/05/2020
CoroPak de lançamento
20.2

Arquivos CAD

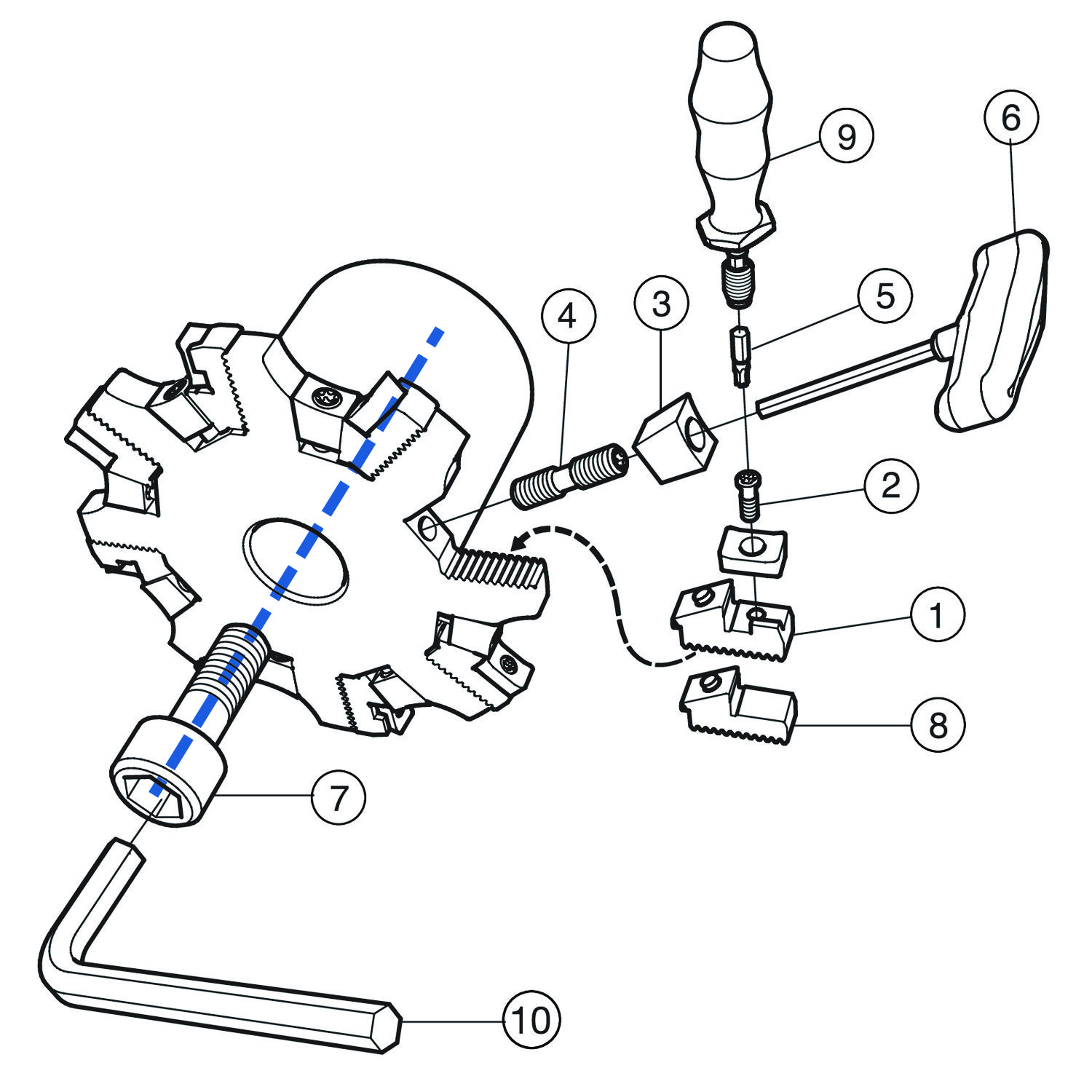

Itens inclusos

  • 6 × 5321 240-02 Cassete à esquerda
  • 6 × 5513 020-24 Parafuso da pastilha
  • 6 × 5431 105-01 Cunha
  • 6 × 269-832 Parafuso da cunha
  • 1 × 5680 084-05 Bit
  • 1 × 265.2-817 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

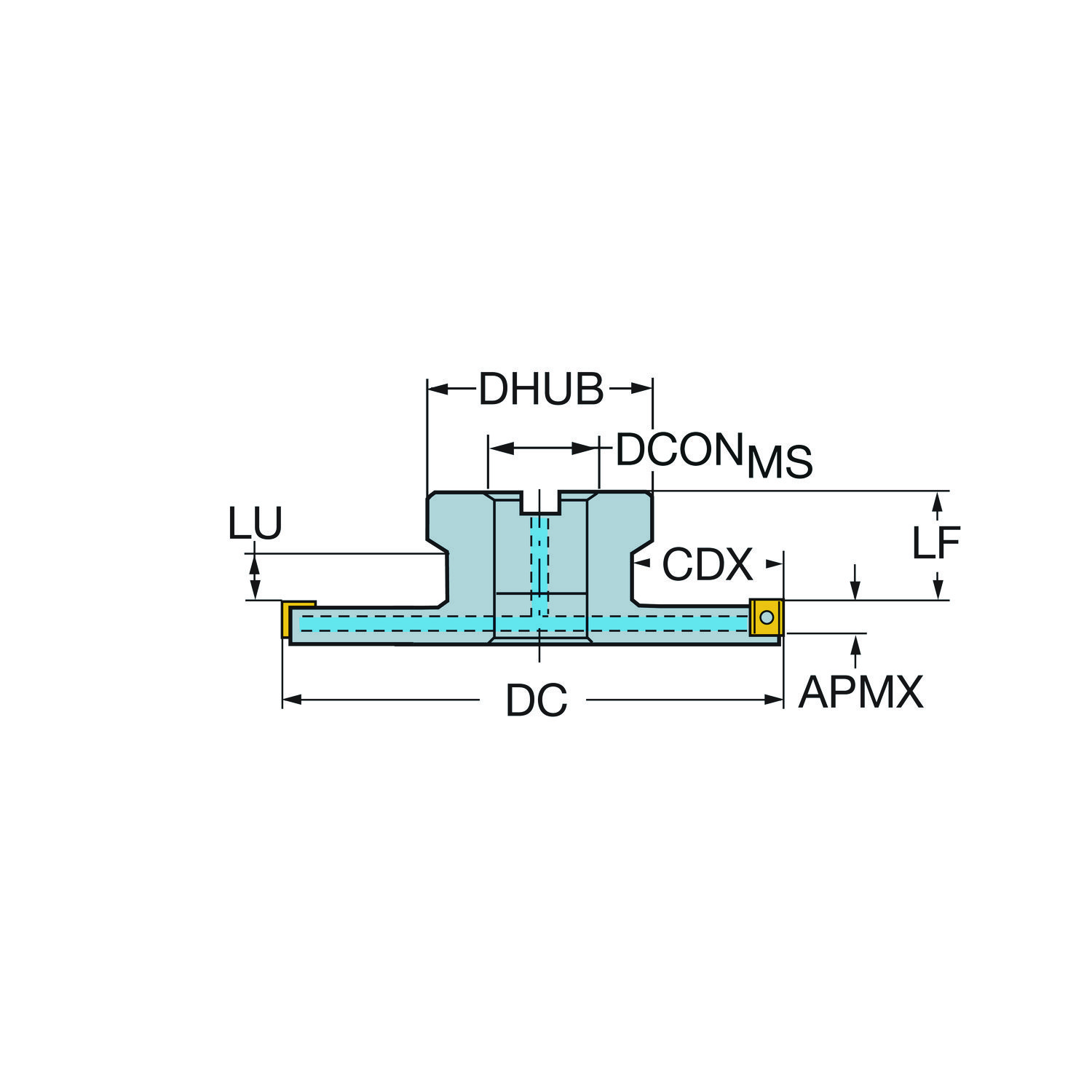

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 9.5 mm
Comprimento funcional LF 40 mm
Diâmetro da conexão DCONMS 27 mm
Diâmetro de corte DC 80 mm
Diâmetro do corpo BD 77.6 mm
Diâmetro do cubo DHUB 51 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 27
Keyway width (metric) KWW 12.4 mm
Letra standard STDLET A
Número efetivo de arestas de corte na parte periférica ZEFP 6
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroMill 331 — tamanho 08 (N/L331.1A-08RE0.20-1.54)
Pressão de refrigeração CP 80 mm
Profundidade máxima de corte CDX 20.3 mm
Rotação máxima RPMX 18100
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 1.4 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
