Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

A2B05-40 27 035 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

A2B05-40 27 035

Adaptador MAS-BT 403 para fixação tipo árvore

Adaptador simétrico rotativo · comprimento funcional 35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$1.015,26a unidade

Prazo e condições da loja Hailtools. Como comprar

R$1.015,26 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A2B05-40 27 035.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFFerramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
A2B05-40 27 035
Código compactado
A2B05-4027035
Material ID
5721625
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,166 kg
EAN
12243383
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SI
Lançamento
06/11/2006
CoroPak de lançamento
07.1

Arquivos CAD

Itens inclusos

  • 1 × 5541 015-03 Arruela
  • 1 × 3212 020-512 Parafuso central
  • 1 × 5643 017-01M Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver A2B05-40 27 035 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 8.194 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

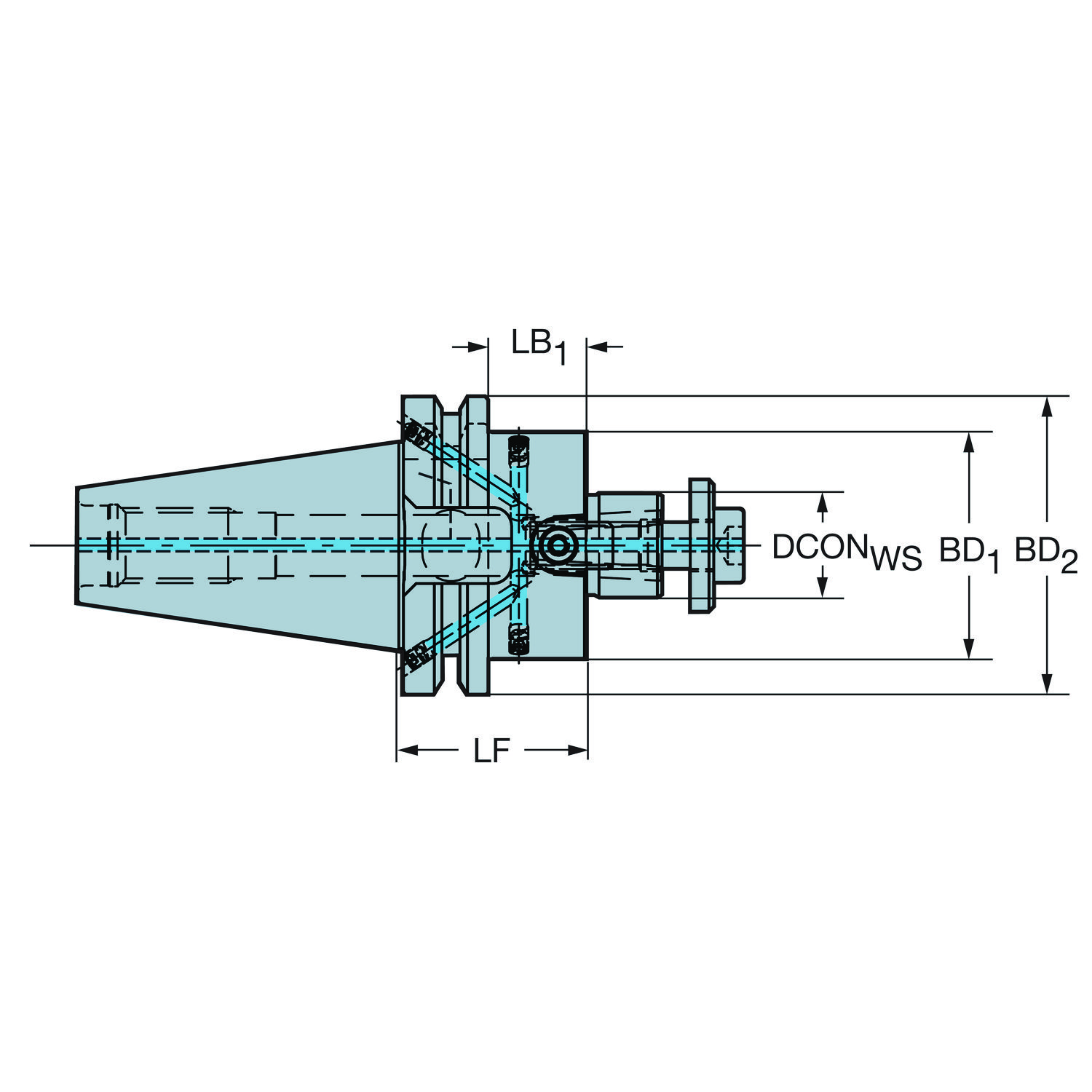

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento do corpo LB_1 6 mm
Comprimento do corpo LB_2 35 mm
Comprimento funcional LF 35 mm
Diâmetro da conexão DCONWS 27 mm
Diâmetro do corpo BD_1 48 mm
Diâmetro do corpo BD_2 63 mm
Direção da interface de adaptação da máquina ADINTMS MAS-BT403 -AD/B central/refrigeração pelo flange - BT40
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 27
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 18000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Métrica M16
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 80 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
