S-60-080Q27-09H
CoroMill® S-60 face milling cutter

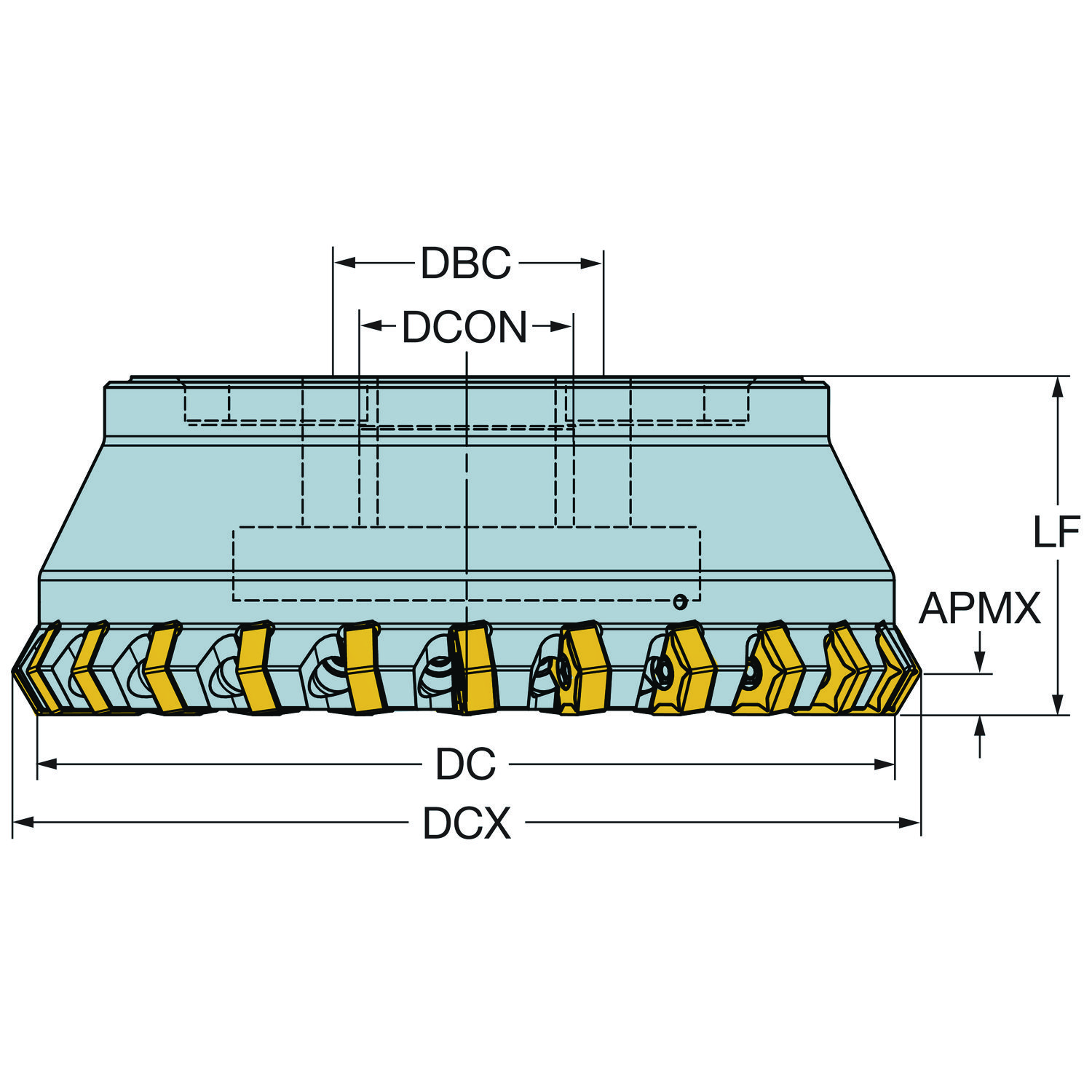

Fresa · diâmetro de corte 80 mm, comprimento funcional 50 mm, 8 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$7.626,13 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- S-60-080Q27-09H
- Código compactado
- S-60-080Q27-09H
- Material ID
- 6169930
- Família
- Ferramentas
- Tipo
- Indexable face and plunge mill
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.1 Kilogram
- EAN
- 26169930
- NCM
- 846610
- UNSPSC
- 23241625
- eCl@ss 13
- 21180901
- Origem
- FR
- Lançamento
- 23/02/2012
- CoroPak de lançamento
- 12.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 60 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Código do material do corpo | BMC | Steel |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF | 50 mm |
| Diâmetro da conexão | DCONMS | 27 mm |
| Diâmetro de corte | DC | 80 mm |
| Diâmetro de corte máximo | DCX | 89.4 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 27 |
| Keyway width (metric) | KWW | 12.4 mm |
| Letra standard | STDLET | A |
| Número de pastilhas | CICT_2 | 8 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 8 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | Mill S-60 HN (HNEF0905..N) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX_FFW | 6 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 11500 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 47 no catálogo
392.54005C4027050 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.54005C5027050 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.55505C3027040 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55505C4027045 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55805C5027055 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
A1B05-40 27 035 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-40 27 100 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-40 27 160 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 27 035 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 27 100 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 27 160 Adaptador ISO 7388-1 para fixação tipo árvore
A1B08-40 27 055 Adaptador ISO 7388-1 para fixação tipo árvore para fresa de de disco e de facear
A205-30 27 035 Adaptador MAS-BT 403 para fixação tipo árvore A208-30 27 050 MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
A2B05-40 27 035 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-40 27 100 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-40 27 160 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 27 055 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 27 100 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 27 160 Adaptador MAS-BT 403 para fixação tipo árvore A2B08-40 27 055 MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
AA3B05-40 27 050 Adaptador CAT-V para fixação tipo árvore AA3B05-50 27 035 Adaptador CAT-V para fixação tipo árvore
C10-391.05C-27 075 Adaptador Coromant Capto® para fixação tipo árvore
C4-391.10-27 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco C5-391.05C-27 025M Adaptador Coromant Capto® para fixação tipo árvore
C5-391.10-27 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco C6-391.05C-27 025M Adaptador Coromant Capto® para fixação tipo árvore C6-391.05C-27 080 Adaptador Coromant Capto® para fixação tipo árvore C6-391.10-27 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C6-Q27D-063-200 Adaptador antivibratório tipo árvore Coromant Capto®
C6-Q27D-063-260 Adaptador antivibratório tipo árvore Coromant Capto®
C6-Q27D-063-310 Adaptador antivibratório tipo árvore Coromant Capto® C8-391.05C-27 030M Adaptador Coromant Capto® para fixação tipo árvore C8-391.05C-27 090 Adaptador Coromant Capto® para fixação tipo árvore
C8-391.05C-27 150 Adaptador Coromant Capto® para fixação tipo árvore C8-391.05C-27 240 Adaptador Coromant Capto® para fixação tipo árvore C8-391.10-27 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C8-Q27D-076-220 Adaptador antivibratório tipo árvore Coromant Capto®
C8-Q27D-076-320 Adaptador antivibratório tipo árvore Coromant Capto®
C8-Q27D-076-360 Adaptador antivibratório tipo árvore Coromant Capto®
HA06-AR27-B063-060 Adaptador HSK para fixação tipo árvore
HA08-AR27-B063-050 Adaptador HSK para fixação tipo árvore
HA10-AR27-B063-050 Adaptador HSK para fixação tipo árvore
HA10-AR27-B063-100 Adaptador HSK para fixação tipo árvore
HA10-Q27D-076-250 Adaptador HSK para fixação tipo árvore antivibratório
HA10-Q27D-076-390 Adaptador HSK para fixação tipo árvore antivibratório Nada com esse termo. Tente só o início do código.

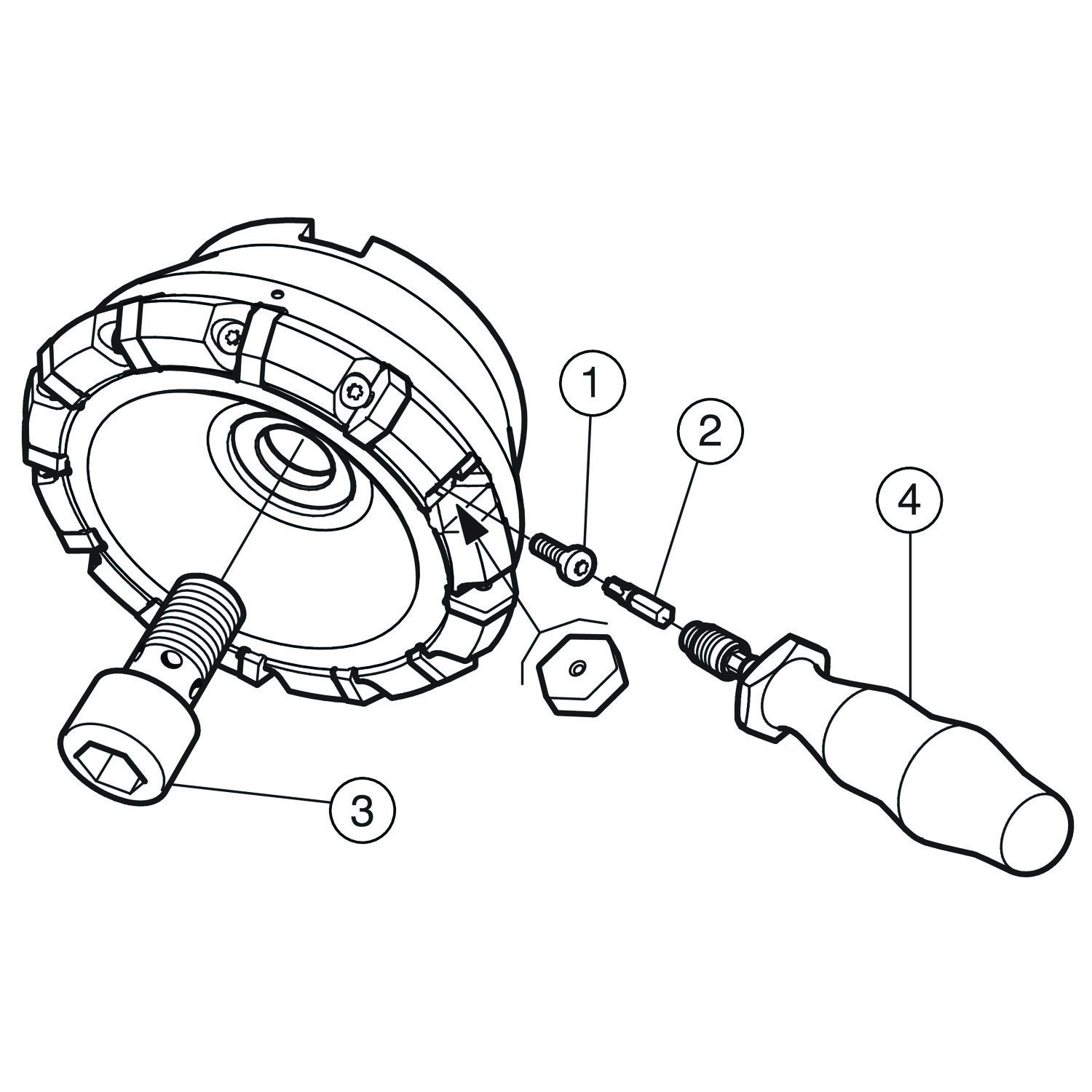

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-74
5680 084-02
