Pastilhas · Milling insert - general
5B90N-090504E-NL 1010
Pastilha para fresamento
Pastilha para fresamento · classe 1010 com cobertura PVD · raio de ponta 0,4 mm, espessura 9,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1010
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- 5B90N-090504E-NL 1010
- Código compactado
- 5B90N-090504E-NL1010
- Material ID
- 7374099
- Família
- Pastilhas
- Tipo
- Milling insert - general
- Classe
- 1010
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 4.18 Gram
- EAN
- 7323222237737
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182004
- Origem
- SE
- Lançamento
- 13/07/2017
- CoroPak de lançamento
- 17.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

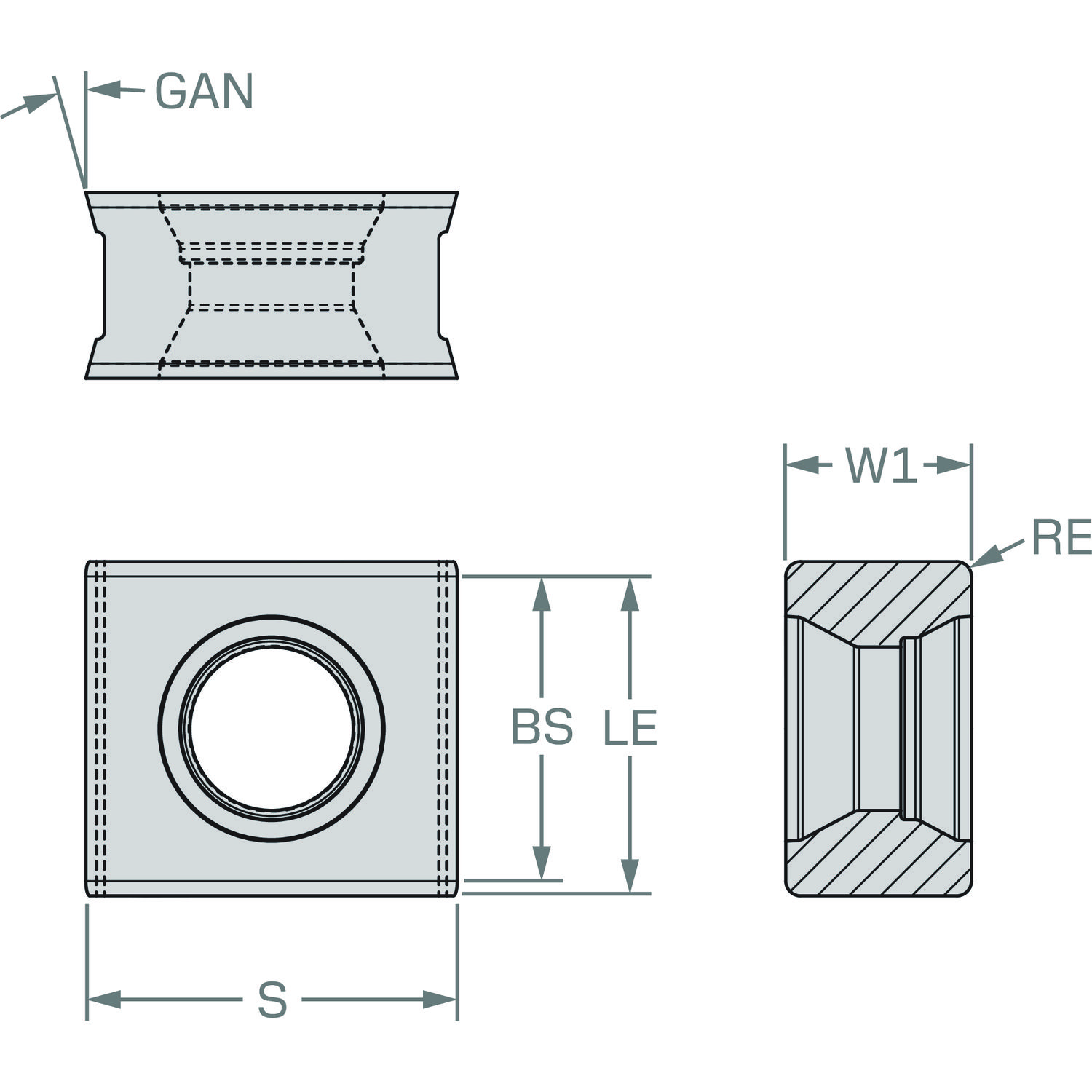

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 15 |
| Classe | GRADE | 1010 |
| Código de condições da aresta de corte | CECC | sharp |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do formato da pastilha | SC | Rectangular |
| Código do tamanho do assento da pastilha | SSC_M | 905 |
| Código do tamanho do assento da pastilha | SSC_N | 905 |
| Comprimento da aresta alisadora | BS | 8.2 mm |
| Comprimento efetivo da aresta de corte | LE | 8.5 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | NL |
| Espessura da pastilha | S | 9.5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | M5B90 -size 0905 |
| Insert included angle | EPSR | 90 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Todos | TMC1 | N |
| Largura da pastilha | W1 | 5 mm |
| Número de arestas de corte | CEDC | 4 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | double sided |
| Raio do canto | RE | 0.4 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | pre-machining with demand on surface |
Suportes que recebem esta pastilha · 7 no catálogo
5B90-100Q32-09H Corpo de Fresa de facear M5B90 5B90-125Q40-09M Corpo de Fresa de facear M5B90 5B90-160Q40-09M Corpo de Fresa de facear M5B90
5C90-063Q22-09H Corpo de Fresa de facear M5C90 5C90-080Q27-09M Corpo de Fresa de facear M5C90 5C90-100Q32-09M Corpo de Fresa de facear M5C90 5C90-125Q40-09H Corpo de Fresa de facear M5C90 Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
5B90-0905H-PS2-NL CD07
5B90L-0905H-PS2-NL CD07 Últimos produtos visitados
