Pastilhas · Pastilha de fresamento — geral
5B90L-0905H-PS2-NL CD07
Pastilha para fresamento

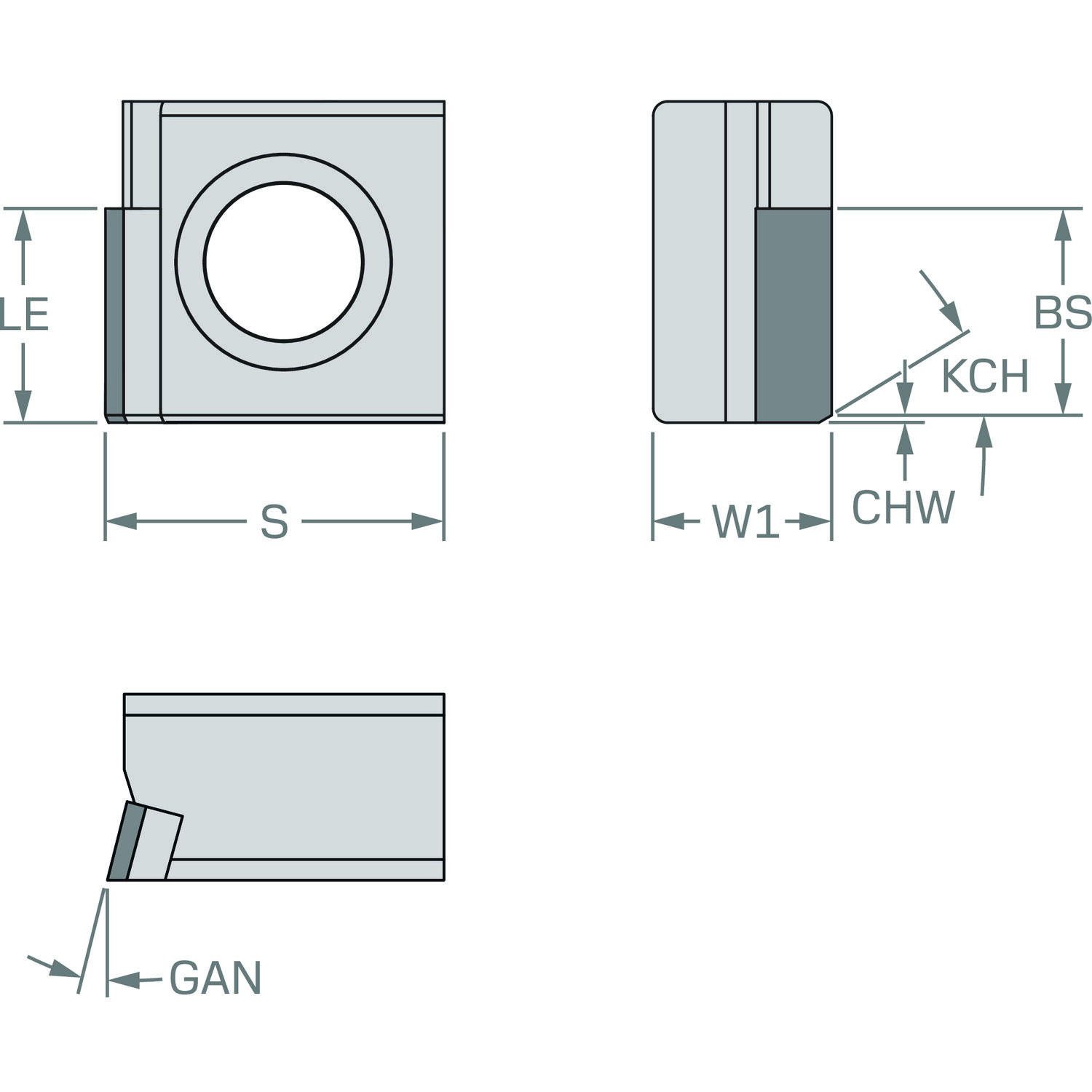

Pastilha para fresamento · classe CD07 com cobertura Uncoated Grade · espessura 9,5 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Classe CD07
Indicada em 1º lugar para: N (não ferrosos)
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 5B90L-0905H-PS2-NL CD07.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 5B90L-0905H-PS2-NL CD07
- Código compactado
- 5B90L-0905H-PS2-NLCD07
- Material ID
- 7211518
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- CD07
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- PCD
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 18 g
- EAN
- 7323221627065
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182004
- Origem
- PL
- Lançamento
- 13/07/2017
- CoroPak de lançamento
- 16.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de saída da pastilha | GAN | 15 |
| Chanfro de canto | KCH | 30 |
| Classe | GRADE | CD07 |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Retangular |
| Código do tamanho do assento da pastilha | SSC_M | 905 |
| Código do tamanho do assento da pastilha | SSC_N | 905 |
| Comprimento da aresta alisadora | BS | 5.75 mm |
| Comprimento efetivo da aresta de corte | LE | 6 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | NL |
| Espessura da pastilha | S | 9.5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | M5B90 — tamanho 0905 |
| ISO Cutting Tool Material | ISOMAT | PCD |
| ISO nível de classificação de material Todos | TMC1 | N |
| Largura da pastilha | W1 | 5 mm |
| Número de arestas de corte | CEDC | 1 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Suportes que recebem esta pastilha · 7 no catálogo
5C90-080Q27-09M Corpo de Fresa de facear M5C90 Entrega imediata
5B90-100Q32-09H Corpo de Fresa de facear M5B90
5B90-125Q40-09M Corpo de Fresa de facear M5B90
5B90-160Q40-09M Corpo de Fresa de facear M5B90
5C90-063Q22-09H Corpo de Fresa de facear M5C90
5C90-100Q32-09M Corpo de Fresa de facear M5C90
5C90-125Q40-09H Corpo de Fresa de facear M5C90 Nada com esse termo. Tente só o início do código.
