Pastilhas · Milling insert - general
5B90N-0905H-ZS2-NW CD07
Pastilha para fresamento
Pastilha para fresamento · classe CD07 com cobertura Uncoated Grade · espessura 9,5 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe CD07
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 5B90N-0905H-ZS2-NW CD07
- Código compactado
- 5B90N-0905H-ZS2-NWCD07
- Material ID
- 7374098
- Família
- Pastilhas
- Tipo
- Milling insert - general
- Classe
- CD07
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- PCD
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 18.0 Gram
- EAN
- 7323222237720
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182004
- Origem
- PL
- Lançamento
- 13/07/2017
- CoroPak de lançamento
- 17.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

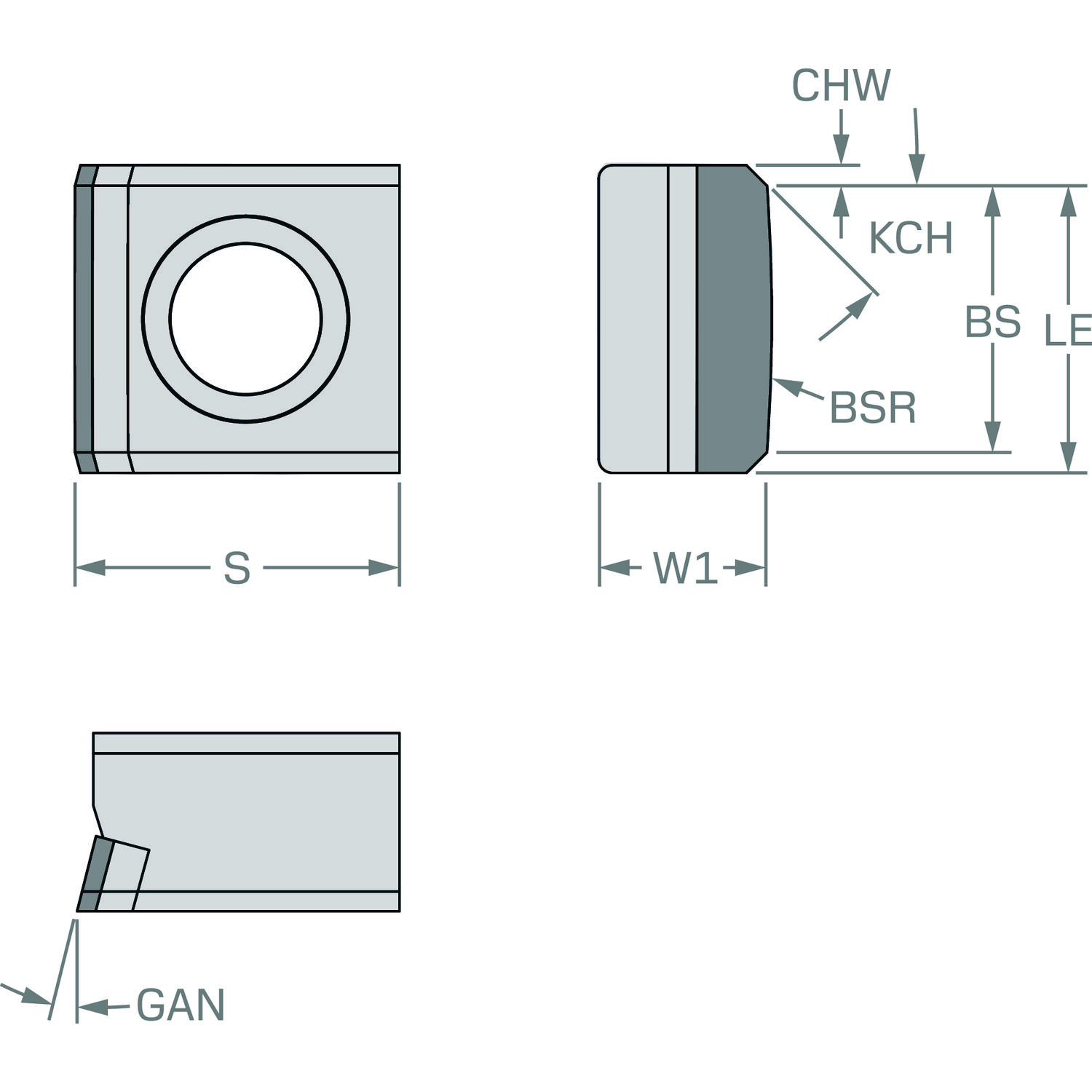

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 15 |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | CD07 |
| Código de condições da aresta de corte | CECC | sharp |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do formato da pastilha | SC | Rectangular |
| Código do tamanho do assento da pastilha | SSC_M | 0905H |
| Código do tamanho do assento da pastilha | SSC_N | 0905H |
| Comprimento da aresta alisadora | BS | 7.8 mm |
| Comprimento efetivo da aresta de corte | LE | 8.4 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | NW |
| Espessura da pastilha | S | 9.5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | M5B90 -size 0905H |
| Insert included angle | EPSR | 90 |
| ISO Cutting Tool Material | ISOMAT | PCD |
| ISO nível de classificação de material Todos | TMC1 | N |
| Largura da pastilha | W1 | 4.96 mm |
| Número de arestas de corte | CEDC | 1 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | pre-machining with demand on surface |
