Pastilhas · Pastilha de fresamento — geral

SNKN 12 04 EN N SMA

Pastilha para fresamento

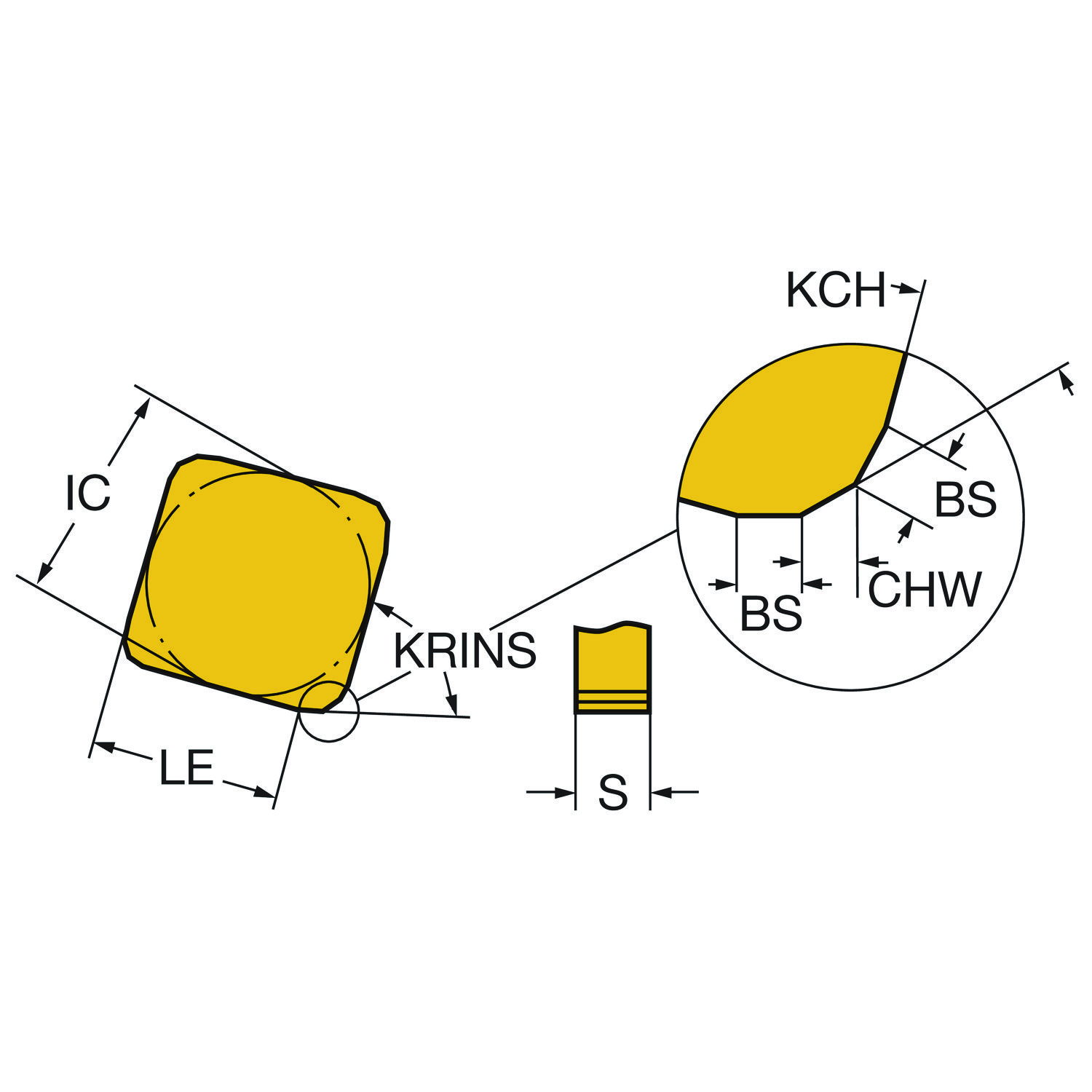

Pastilha para fresamento para aço (ISO P) · classe SMA com cobertura Uncoated Grade · círculo inscrito 12,7 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe SMA

Indicada em 1º lugar para: P (aço)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: SNKN 12 04 EN N SMA
Código ANSI: SNK 43E2 SMA
Código compactado: SNKN1204ENNSMA
Material ID: 5750364
Família: Pastilhas
Tipo: Pastilha de fresamento — geral
Classe: SMA
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 7,929 g
EAN: 10052700
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182002
Origem: JP,BR
Lançamento: 05/10/1987
CoroPak de lançamento: 87.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 160 m/min
Avanço por dente: 0,26 mm
Espessura máxima do cavaco: 0,25 mm
Vida da ferramenta: 1.800 s

Para Aço · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 75°

Material	v_c m/min	f_z mm	h_ex mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	160 (150 – 200)	0,26 (0,1 – 0,31)	0,25 (0,1 – 0,3)	1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	90
Ângulo de saída da pastilha	GAN	0
Chanfro de canto	KCH	16
Classe	GRADE	SMA
Código de condições da aresta de corte	CECC	Aresta viva
Código de montagem da pastilha	IFS	Sem furo de fixação
Código do formato da pastilha	SC	Quadrada
Código do tamanho do assento da pastilha	SSC_M	12
Código do tamanho do assento da pastilha	SSC_N	1/2
Comprimento da aresta alisadora	BS	1.5 mm
Diâmetro do círculo inscrito	IC	12.7 mm
Espessura da pastilha	S	4.76 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	SN1204EN
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) sem cobertura, grão ≥ 1
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Todos	TMC1	P
Número de arestas de corte	CEDC	8
Profundidade de corte máxima	APMX	9 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Dupla face
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
