C4-CSSNL-27042-12-4
T-Max®, unidade de corte para torneamento
Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- C4-CSSNL-27042-12-4
- Código compactado
- C4-CSSNL-27042-12-4
- Material ID
- 5727292
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Peso unitário (kg)
- 0.31 Kilogram
- EAN
- 11414631
- UNSPSC
- 27112809
- eCl@ss 13
- 21181008
- Lançamento
- 07/10/2002
- CoroPak de lançamento
- 02.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 45 |
| ângulo de ataque da ferramenta | PSIR | 45 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | -8 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |

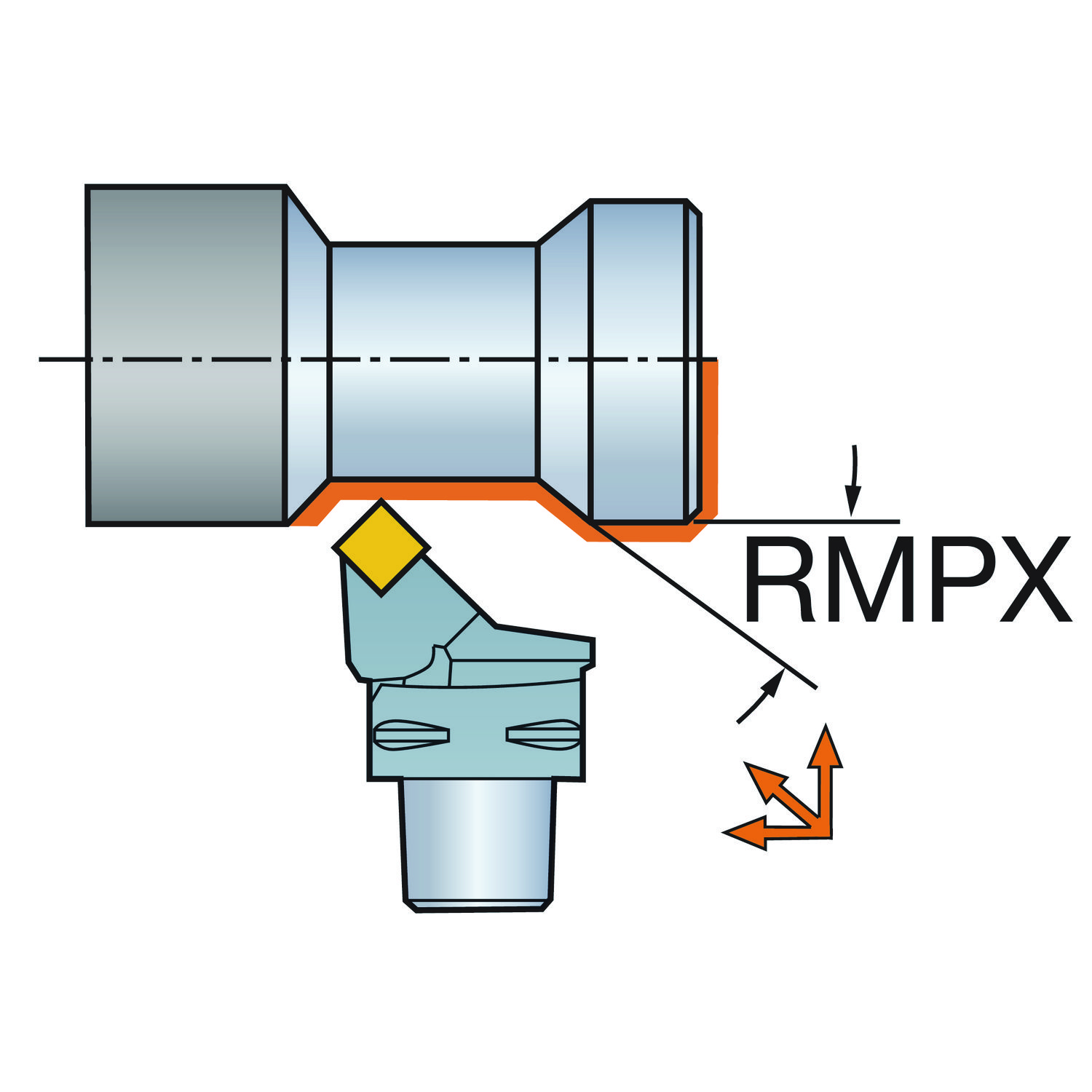

| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 42 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento da saliência | LPR | 50.32 mm |

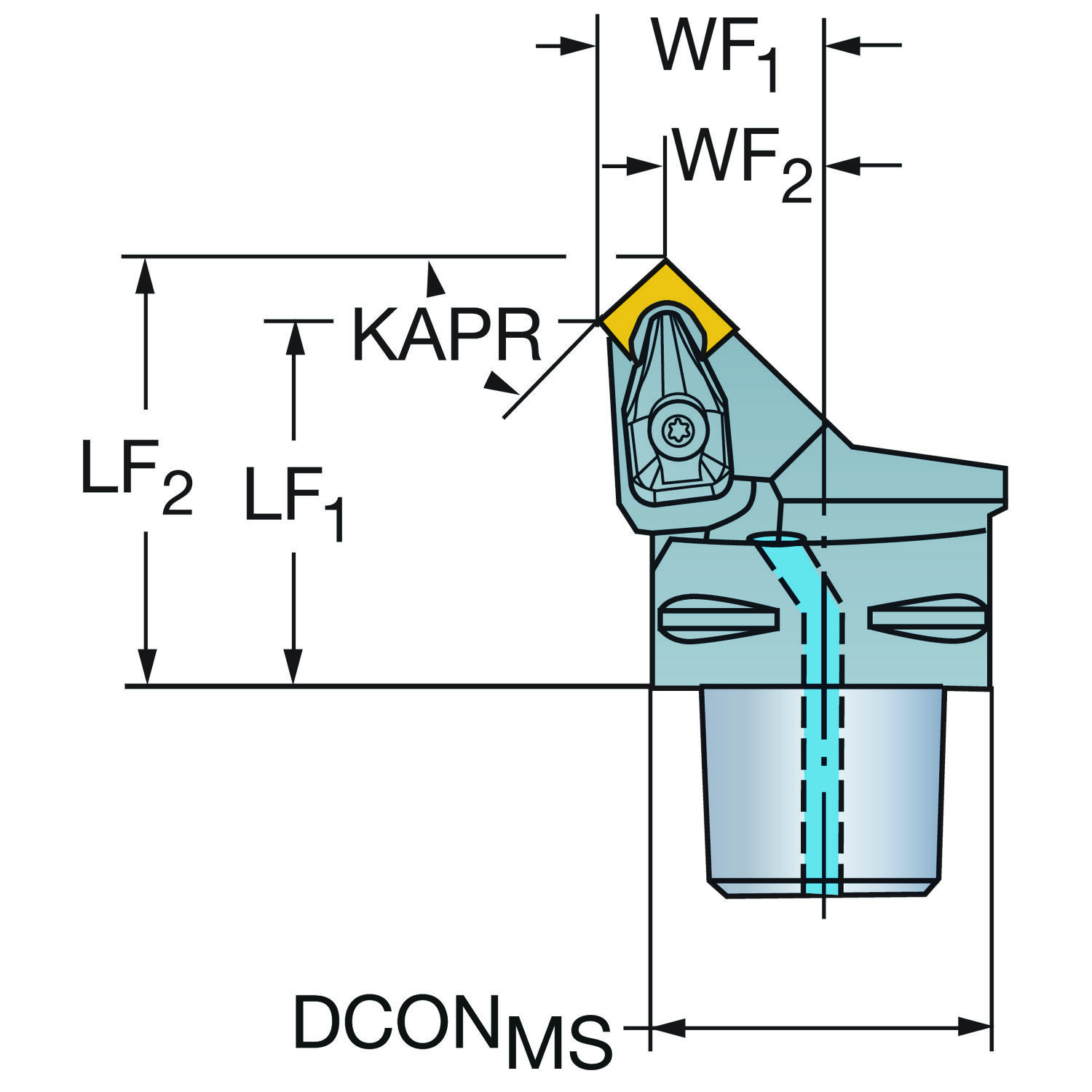

| Comprimento funcional | LF | 42 mm |
| Comprimento total | OAL | 74.32 mm |
| Diâmetro da conexão | DCONMS | 40 mm |

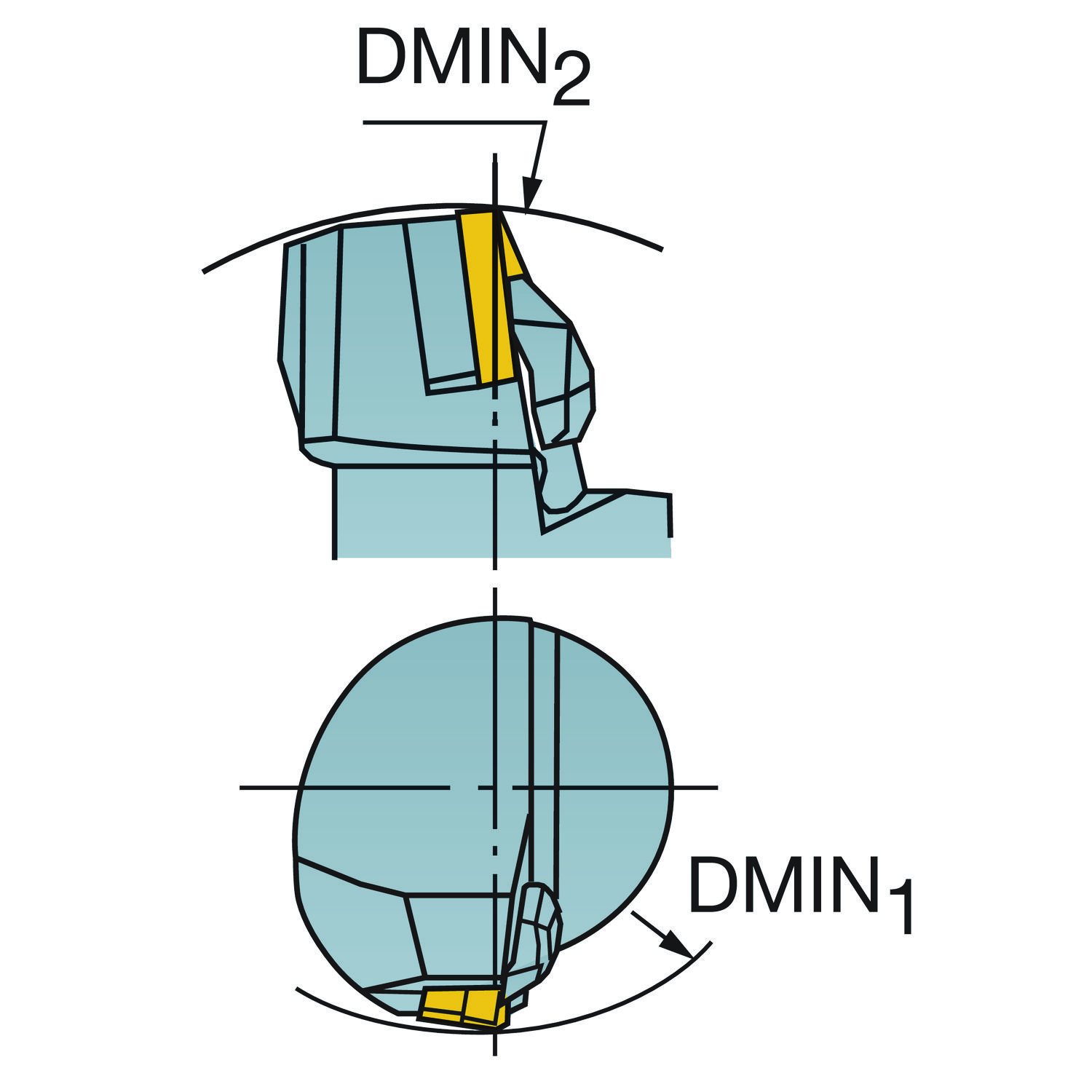

| Diâmetro mínimo do furo | DMIN_1 | 110 mm |
| Diâmetro mínimo do furo | DMIN_2 | 140 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C4 |
| Identificação da pastilha padrão | MIID | SNGN 12 07 08 |
| Insert included angle | EPSR | 90 |
| Largura funcional | WF | 27 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNGN 120708 |
| Peso do item | WT | 0.31 kg |
| Pressão de refrigeração | CP | 40 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
| Torque | TQ | 3.9 Nm |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
