C6-CSDNN-00065-12-4
T-Max®, unidade de corte para torneamento

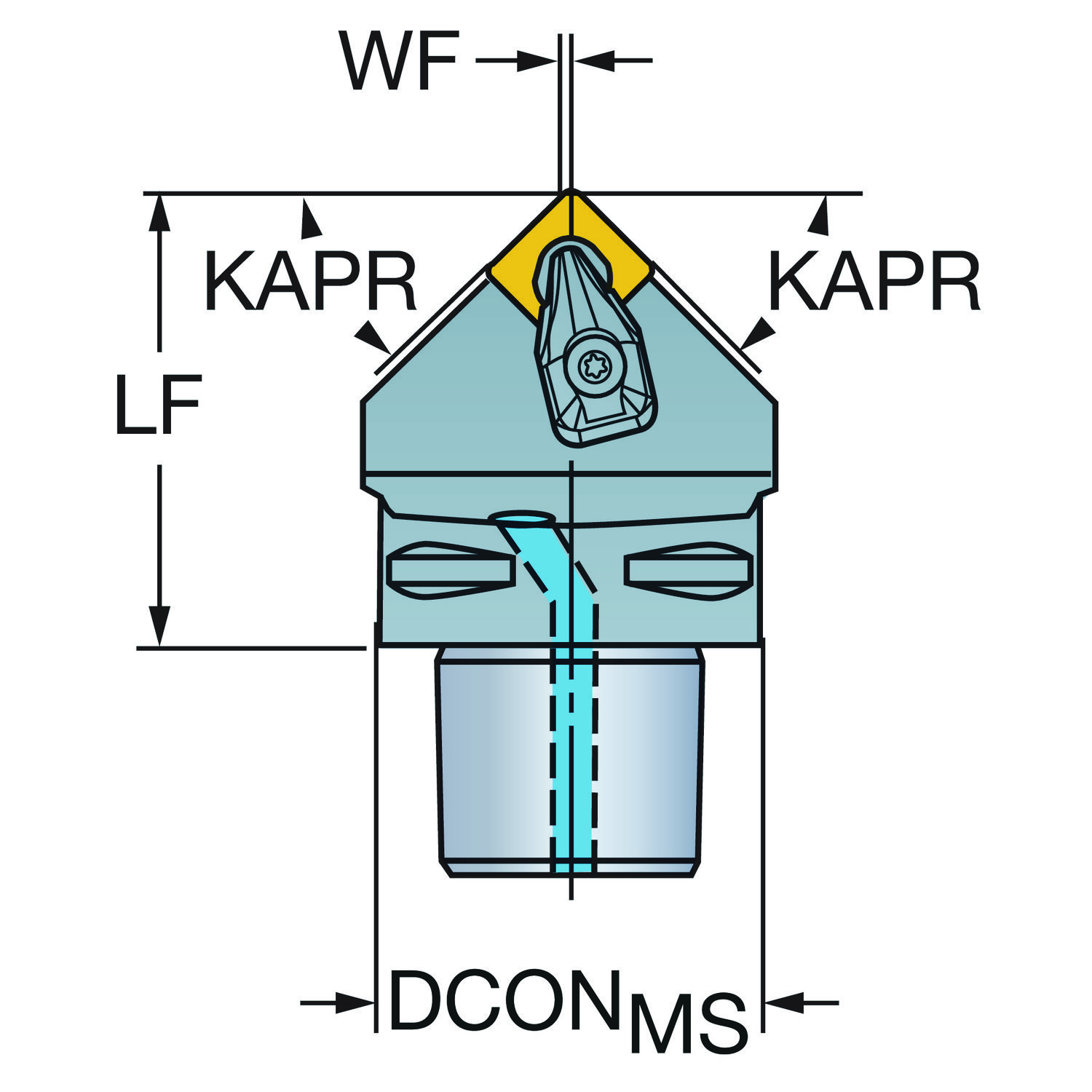

Ferramenta para torneamento · comprimento funcional 65 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Descontinuado
Ver o substituto: C6-CSDNN-00065-15-4Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
C6-CSDNN-00065-15-4 — Unidade de corte T-Max® para torneamentoNão compatível com as ferramentas relacionadas ao produto original.
Dados principais
- Código ISO
- C6-CSDNN-00065-12-4
- Código compactado
- C6-CSDNN-00065-12-4
- Material ID
- 5730294
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Peso unitário (kg)
- 1.072 Kilogram
- EAN
- 11414200
- UNSPSC
- 27112809
- eCl@ss 13
- 21181008
- Lançamento
- 07/10/2002
- CoroPak de lançamento
- 02.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 45 |
| ângulo da aresta de corte da ferramenta | KAPR_2 | 45 |
| ângulo de ataque da ferramenta | PSIR | 45 |
| ângulo de inclinação | LAMS | -6 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 40 |
| Balanço máximo | OHX | 65 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento funcional | LF | 65 mm |
| Comprimento total | OAL | 103 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C6 |
| Identificação da pastilha padrão | MIID | SNGN 12 07 08 |
| Insert included angle | EPSR | 90 |
| Largura funcional | WF | 0.3 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNGN 120708 |
| Peso do item | WT | 1.072 kg |
| Pressão de refrigeração | CP | 40 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
| Torque | TQ | 3.9 Nm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 19 no catálogo
SNGN120708T01020 650 Pastilha T-Max® para torneamento
SNGN120708T01020 670 T-Max®, pastilha para torneamento SNGN120708T01020 675 Pastilha T-Max® para torneamento
SNGN120712E 6060 Pastilha T-Max® para torneamento SNGN120712E 6160 Pastilha T-Max® para torneamento SNGN120712T01020 6060 Pastilha T-Max® para torneamento SNGN120712T01020 650 Pastilha T-Max® para torneamento SNGN120712T01020 670 T-Max®, pastilha para torneamento SNGN120712T01020 675 Pastilha T-Max® para torneamento SNGN120712T02520 6190 Pastilha T-Max® para torneamento

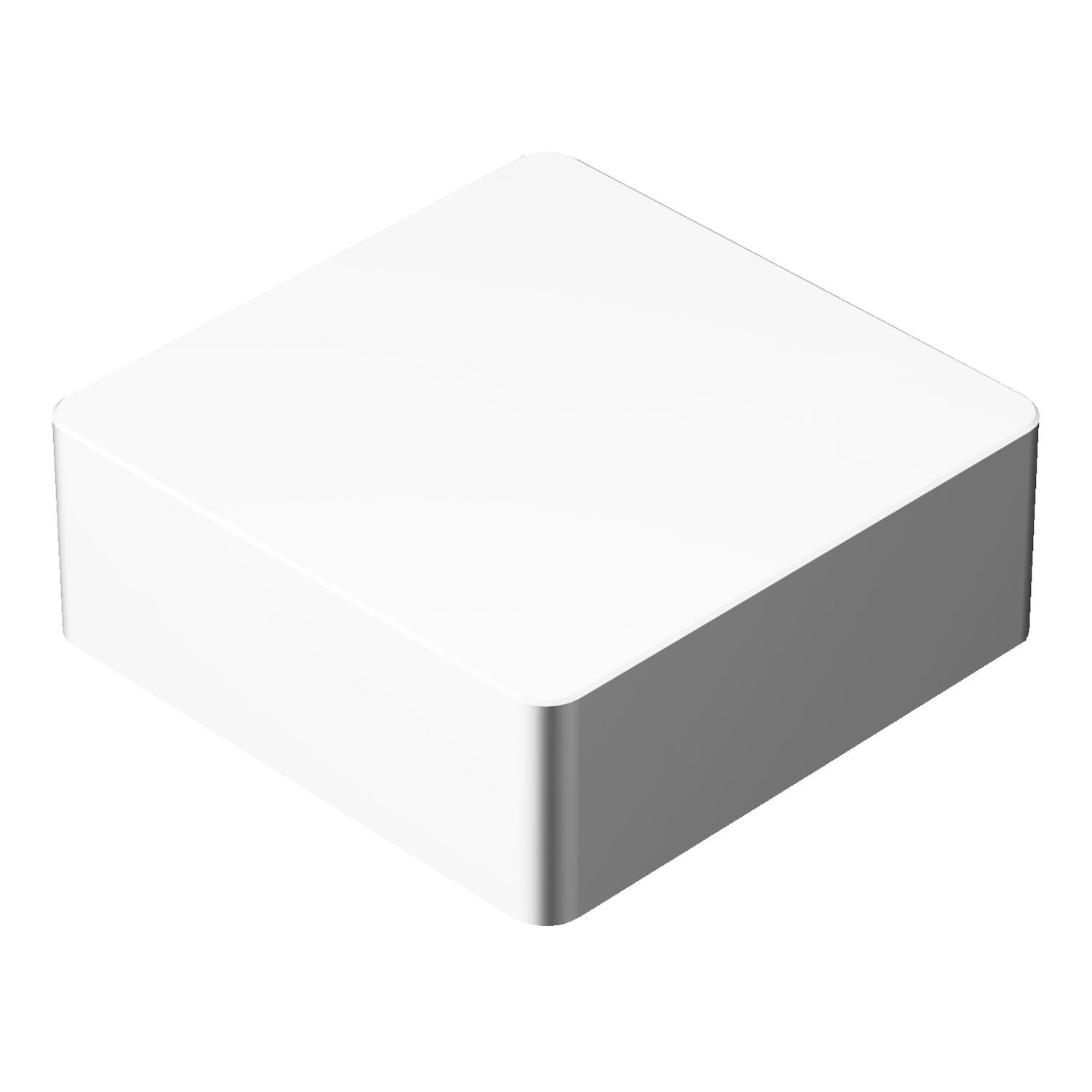

SNGN120712T02520 620 Pastilha T-Max® para torneamento SNGN120712T02520 650 Pastilha T-Max® para torneamento SNGN120716K15015 650 Pastilha T-Max® para torneamento SNGN120716T01020 650 Pastilha T-Max® para torneamento SNGN120716T01020 670 T-Max®, pastilha para torneamento SNGN120716T01020 675 Pastilha T-Max® para torneamento SNGN120716T02520 6190 Pastilha T-Max® para torneamento SNGN120716T15015 650 Pastilha T-Max® para torneamento

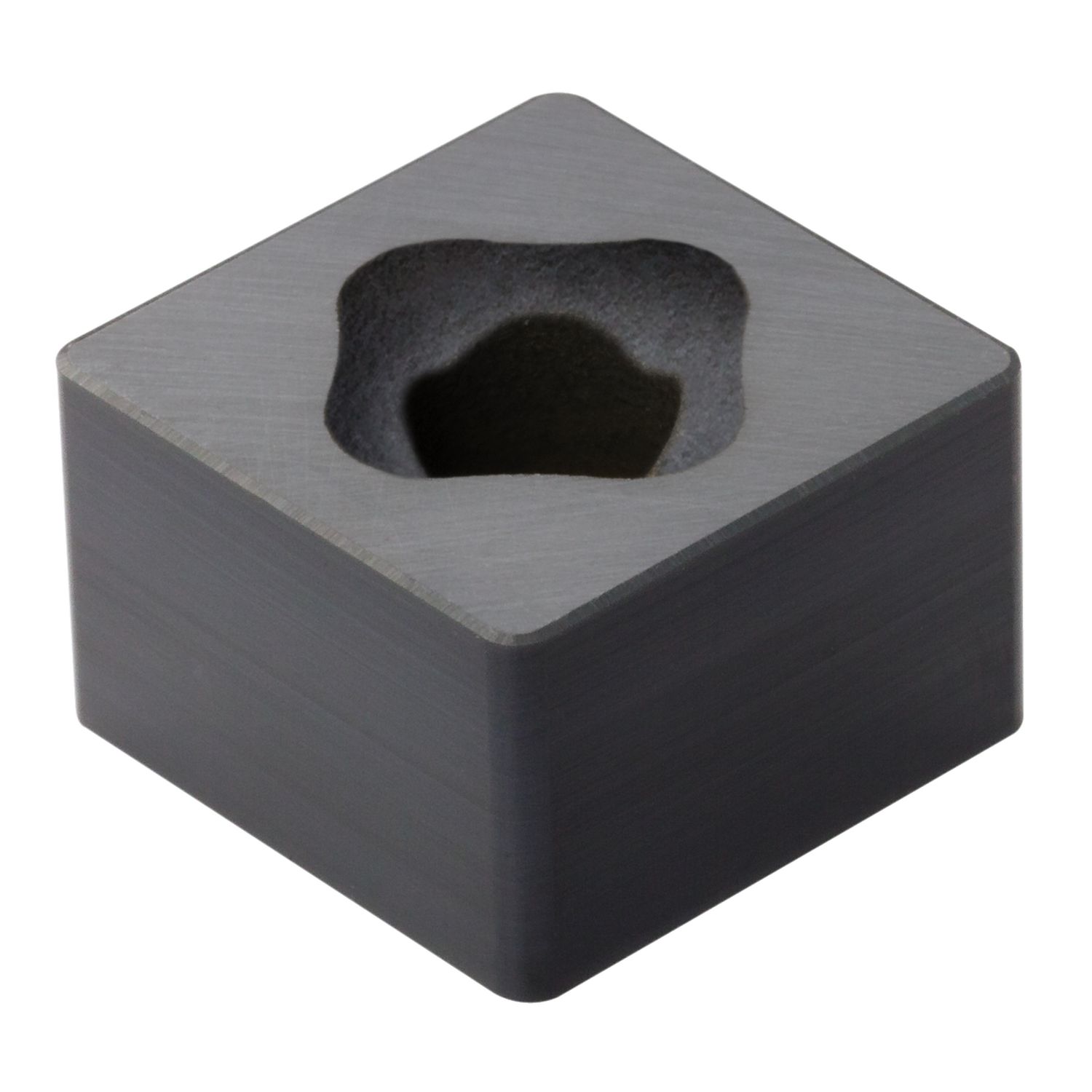

SNGQ120716T02520 6190 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5322 425-02
5513 020-02
5412 034-021
