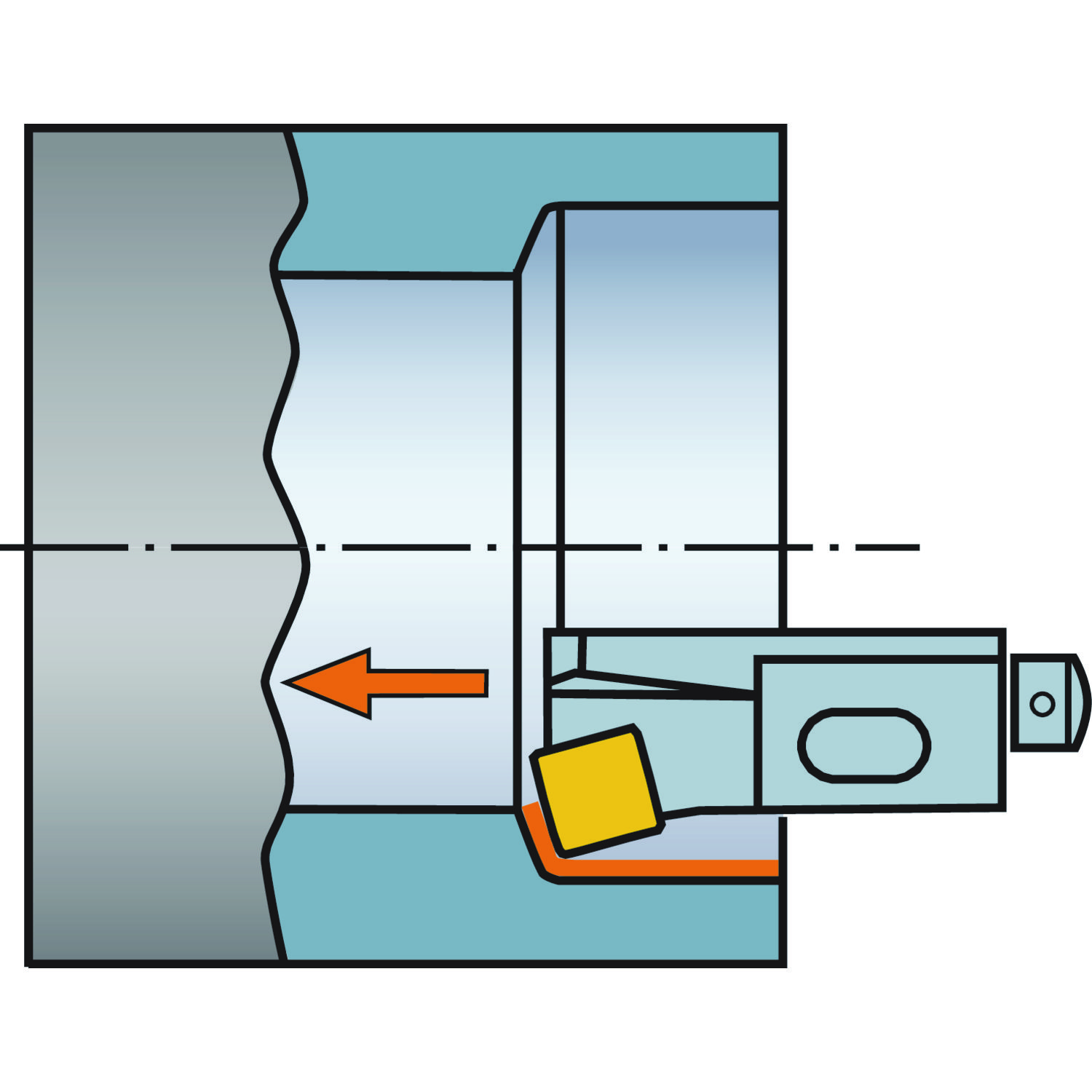

Ferramentas · Cartridge for general turning - for end, side or end and side feed
SSKCL 12CA-12
Cápsula CoroTurn® 107 para torneamento
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- SSKCL 12CA-12
- Código compactado
- SSKCL12CA-12
- Material ID
- 5751116
- Família
- Ferramentas
- Tipo
- Cartridge for general turning - for end, side or end and side feed
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 100.0 Gram
- EAN
- 10306726
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 15/08/1994
- CoroPak de lançamento
- 94.3
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Pastilhas para este suporte
1 no catálogo
SCMT 12 04 08-UR 4415 Nenhum suporte com esse termo. Tente só o início do código (ex.: PTGN) ou o tamanho da haste (ex.: 2525).

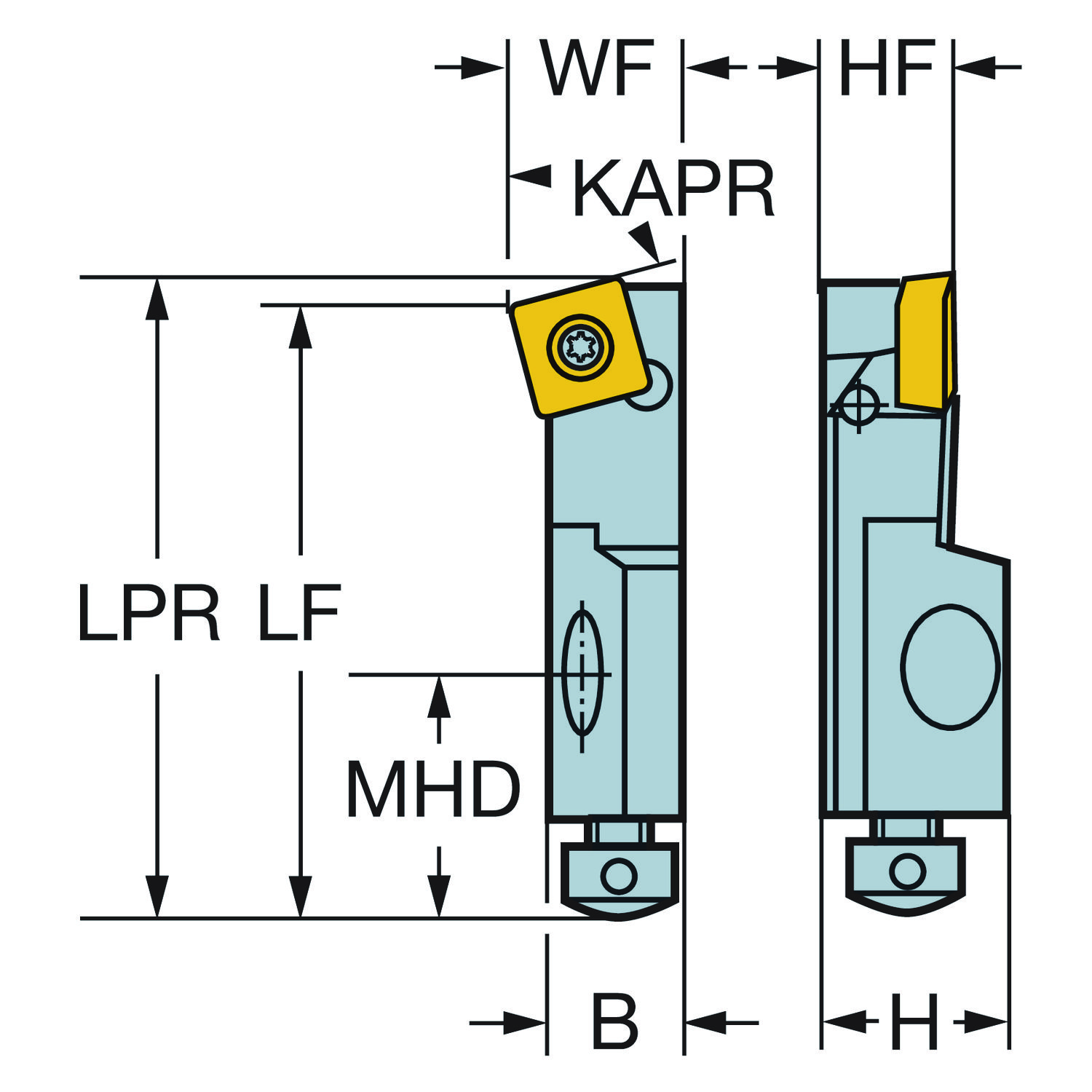

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 20 mm |
| Altura funcional | HF | 12 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 75 |
| ângulo de ataque da ferramenta | PSIR | 15 |
| Balanço máximo | OHX | 55 mm |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Comprimento funcional | LF | 55 mm |

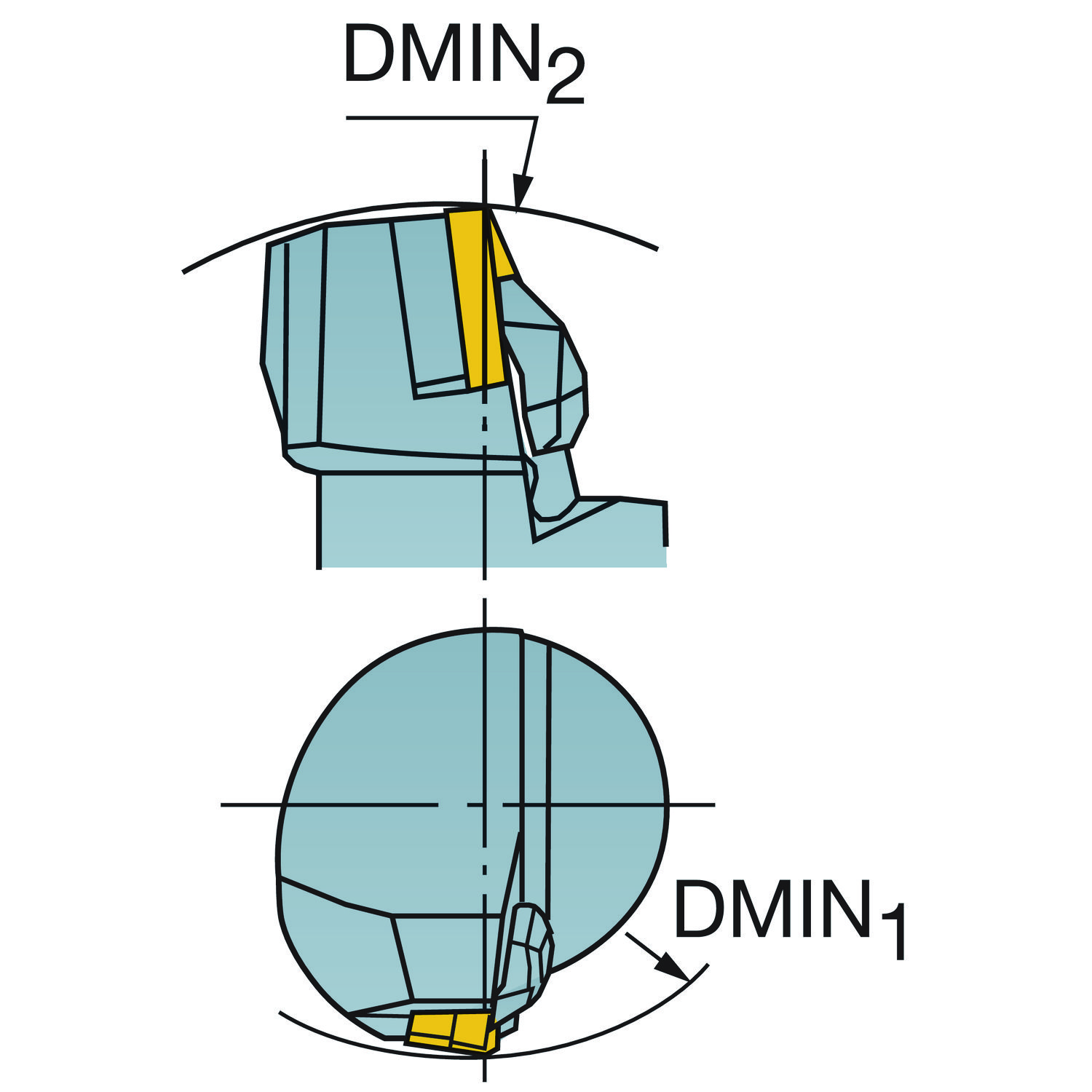

| Diâmetro mínimo do furo | DMIN_1 | 50 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartridge (ISO5611) -left hand: 12CA |
| Insert included angle | EPSR | 90 |
| Largura da haste | B | 15 mm |
| Largura funcional | WF | 20 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SCMT 120408 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 3.9 mm |

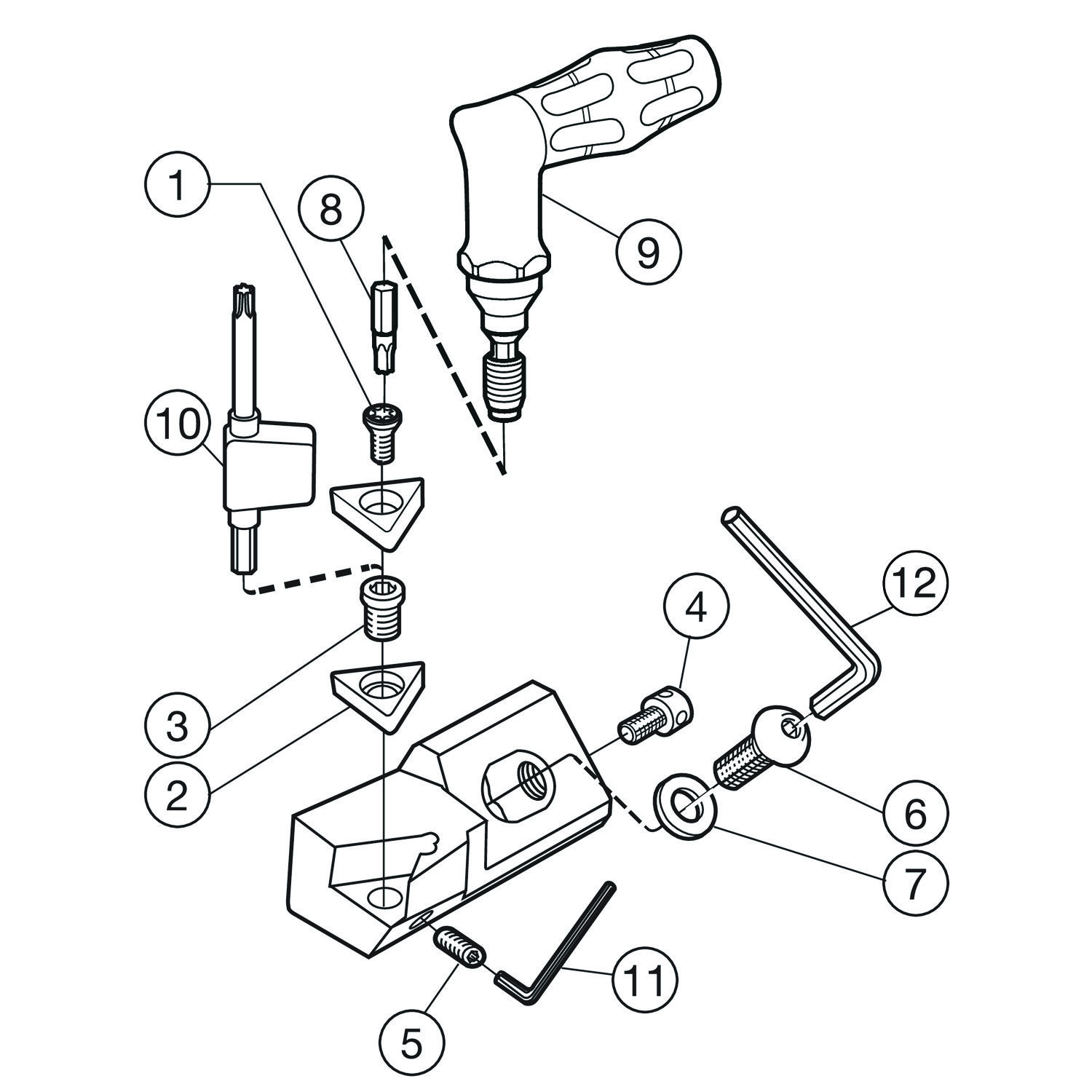

Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 5513 020-17 | Insert screw | 1 | Sim |
| 438.3-824 | Adjustment screw, axial | 1 | Sim |
| 434.9-836 | Adjustment screw, radial | 1 | Sim |
| 434.9-824 | Mounting screw | 1 | Sim |
| 3411 011-064 | Washer | 1 | Sim |
| 5680 049-02 | Bit | 1 | Sim |
| 174.1-870 | Torque wrench | 1 | Sim |
| 3021 010-040 | Key | 1 | Não |
| 5680 046-02 | Key | 1 | Não |
