Sandvik Coromant · Catálogo · Ferramentas · Ferramenta para torneamento · Torneamento geral

SSDCL 2020K 12 — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

SSDCL 2020K 12

Porta Ferramenta convencional CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 116,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Solicitar cotação

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SSDCL 2020K 12.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCoroTurn TR CoroTurn 107 Coromant CaptoApresentação · CoroPak 20.1 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-141001-CoroTurn-107 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoSecure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SSDCL 2020K 12
Código compactado
SSDCL2020K12
Material ID
5751173
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
360 g
EAN
10122361
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
28/01/1985
CoroPak de lançamento
85.1

Arquivos CAD

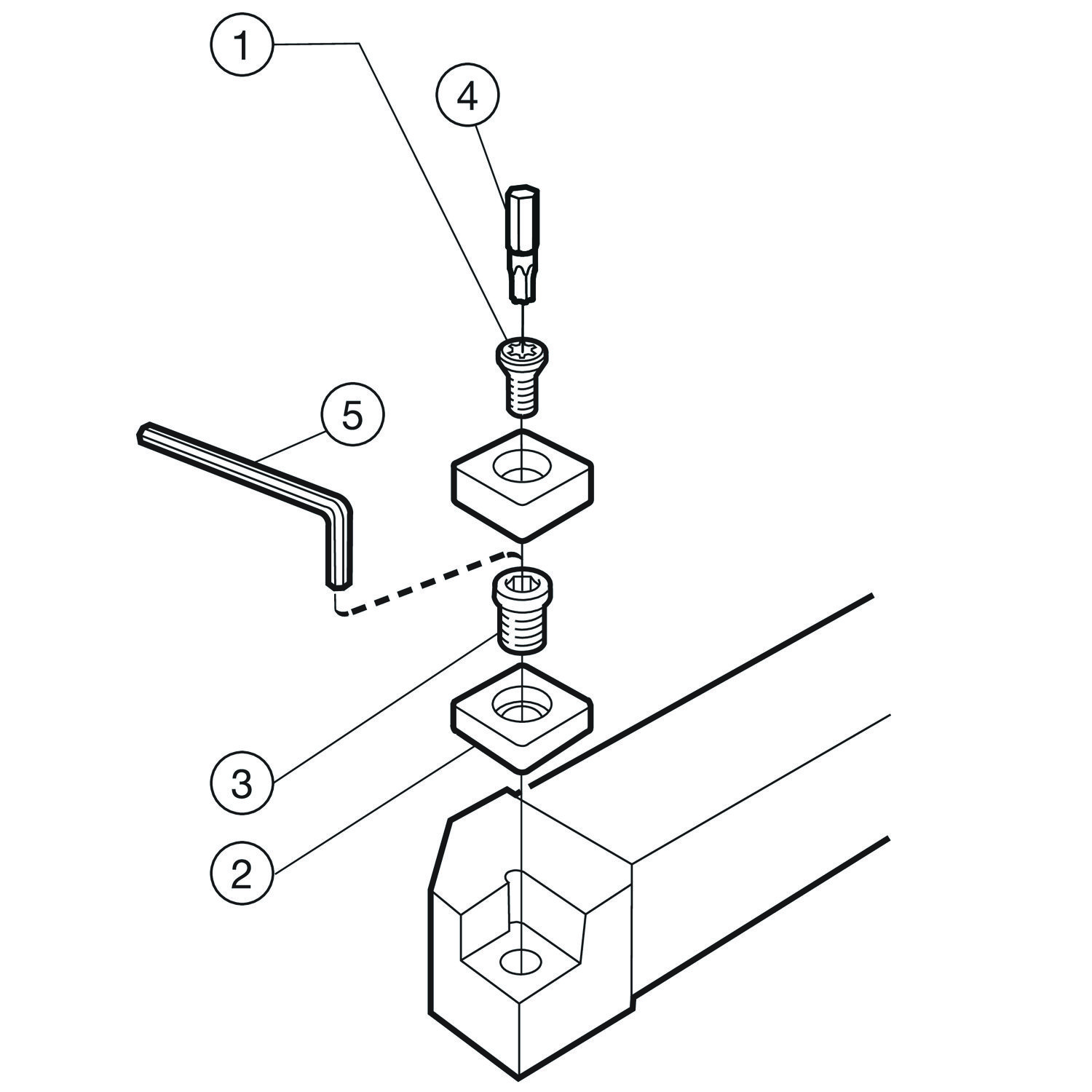

Itens inclusos

  • 1 × 5513 020-18 Parafuso
  • 1 × 5322 420-02 Calço
  • 1 × 5512 090-03 Parafuso do calço
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

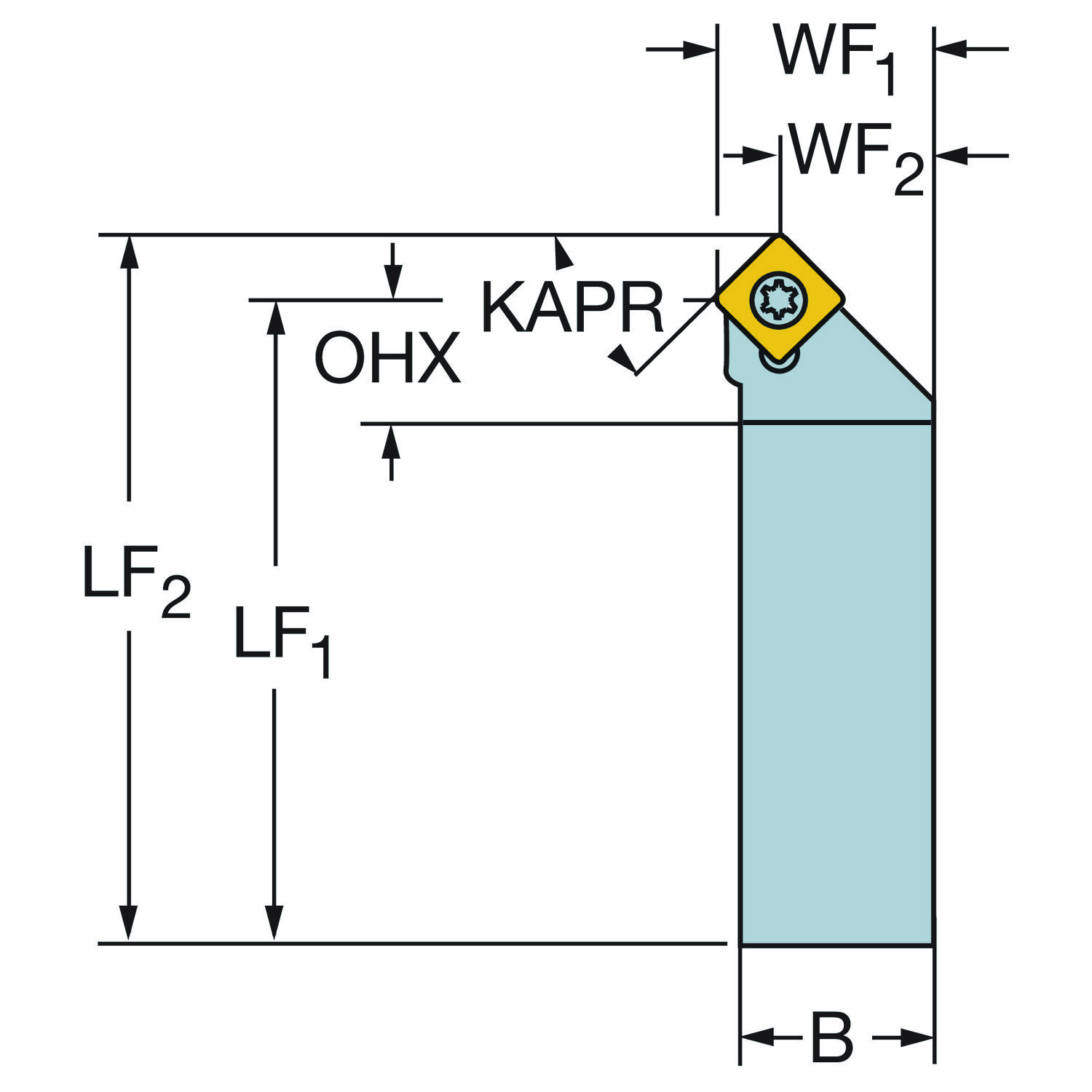

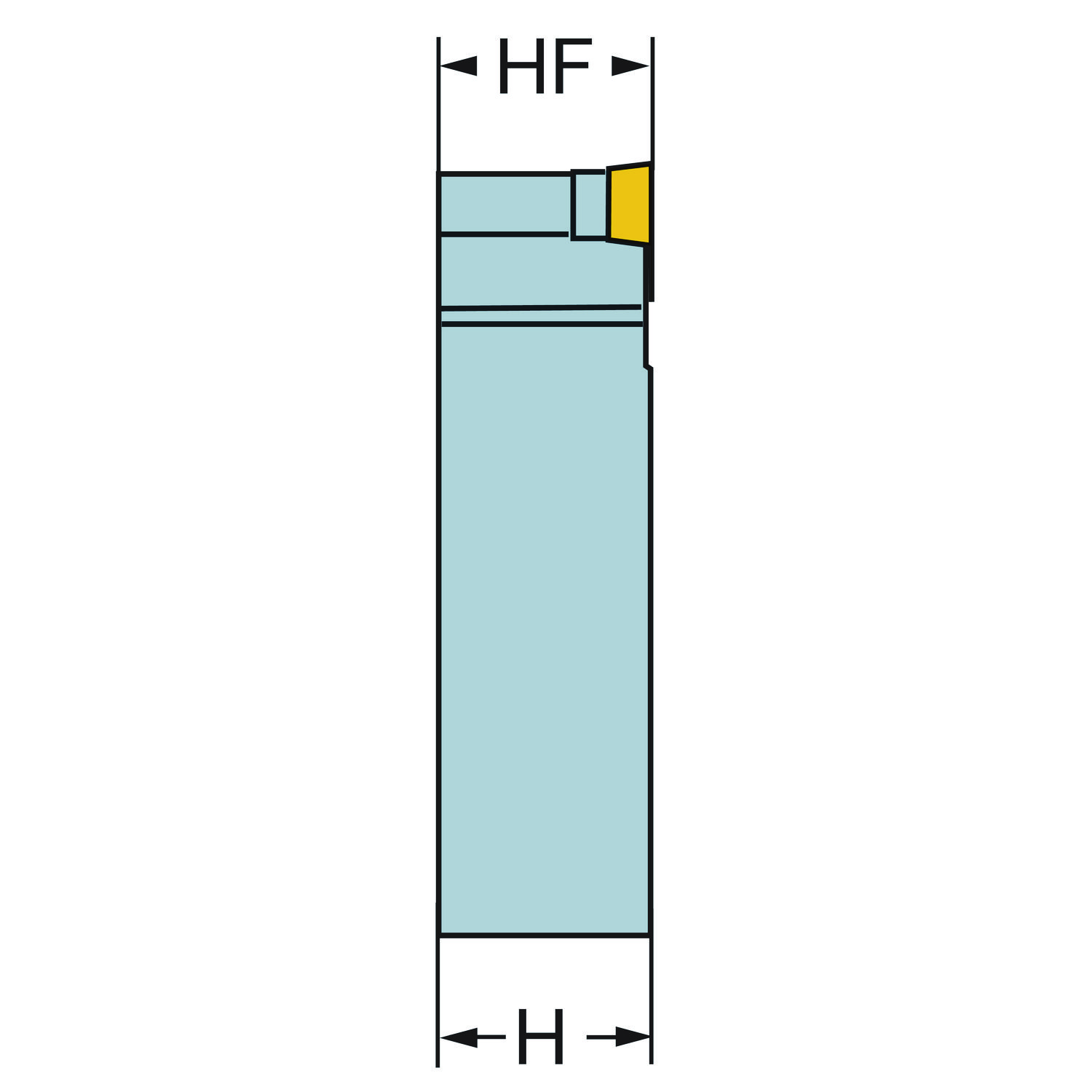

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 20 mm
Altura funcional HF 20 mm
Ângulo da aresta de corte da ferramenta KAPR_1 45
Ângulo da ponta da pastilha EPSR 90
Ângulo de ataque da ferramenta PSIR 45
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 13.9 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 125.02 mm
Comprimento de fixação LSCMS 102.8 mm
Comprimento funcional LF 116.7 mm
Comprimento total OAL 125.02 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 20 x 20
Identificação da pastilha padrão MIID SCMT 12 04 08
Largura da haste B 20 mm
Largura funcional WF 22 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SCMT 120408
Peso do item WT 0.36 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
