DSBNR 3232P 12
T-Max® P, ferramenta convencional para torneamento
Descontinuado
Ver o substituto: DSBNR 3232P 15Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
DSBNR 3232P 15 — Porta Ferramenta convencional T-Max® P para torneamentoDados principais
- Código ISO
- DSBNR 3232P 12
- Código compactado
- DSBNR3232P12
- Material ID
- 5731396
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Peso unitário (kg)
- 1.265 Kilogram
- EAN
- 11587015
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Lançamento
- 11/08/2003
- CoroPak de lançamento
- 03.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Pastilhas para este suporte
26 no catálogo
SNMG 12 04 04-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 04-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 12 04 04-SMC 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 12 04 08-MF 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 12 04 08-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 12 04 08-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 08-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 08-SMC 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 12 04 08-SMR 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 12-MF 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 12-SMR 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 12 04 12-XMR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 12 04 16-QM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 12 04 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado Nenhum suporte com esse termo. Tente só o início do código (ex.: PTGN) ou o tamanho da haste (ex.: 2525).
Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|

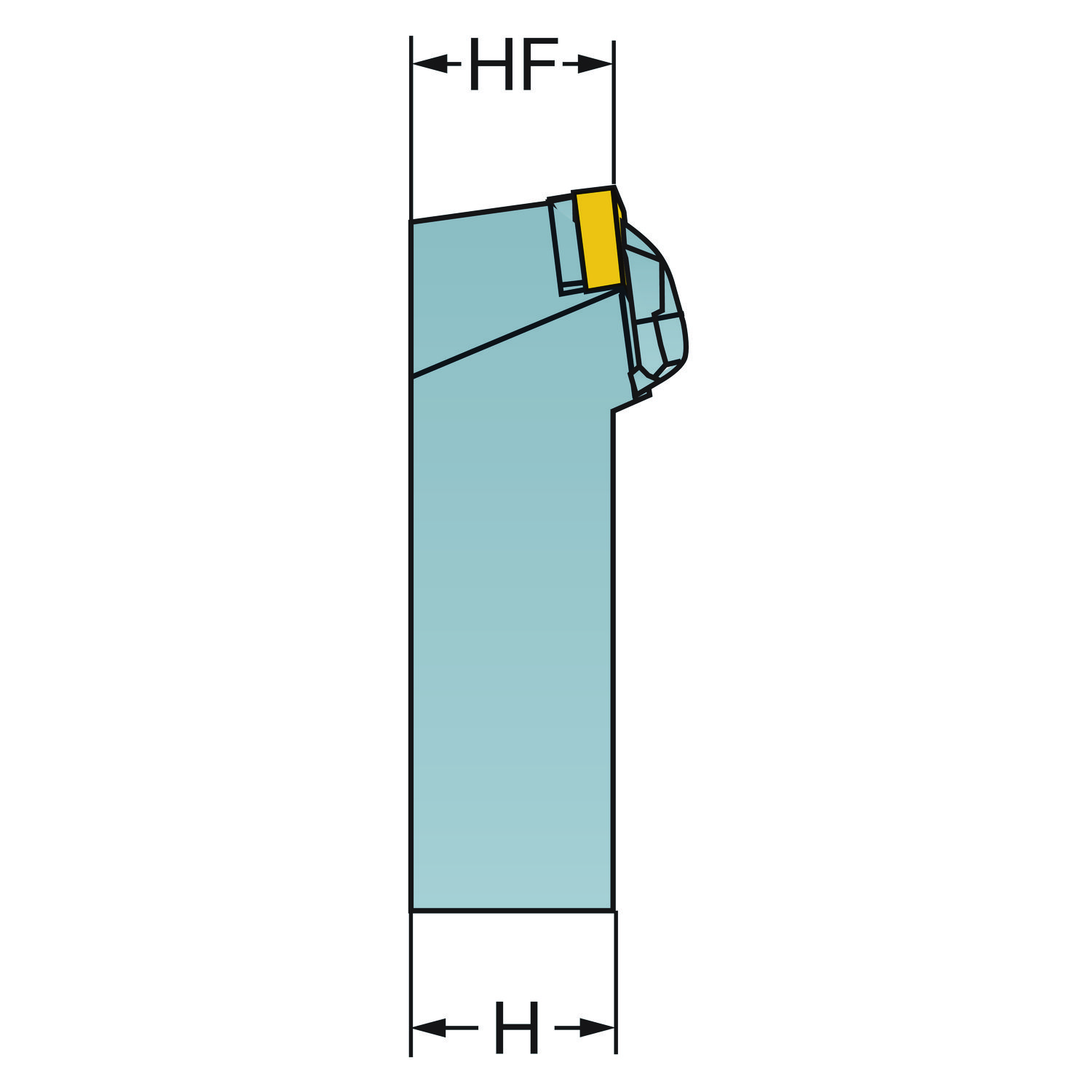

| Altura da haste | H | 32 mm |
| Altura funcional | HF | 32 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 75 |
| ângulo de ataque da ferramenta | PSIR | 15 |
| ângulo de inclinação | LAMS | -6 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 10 |

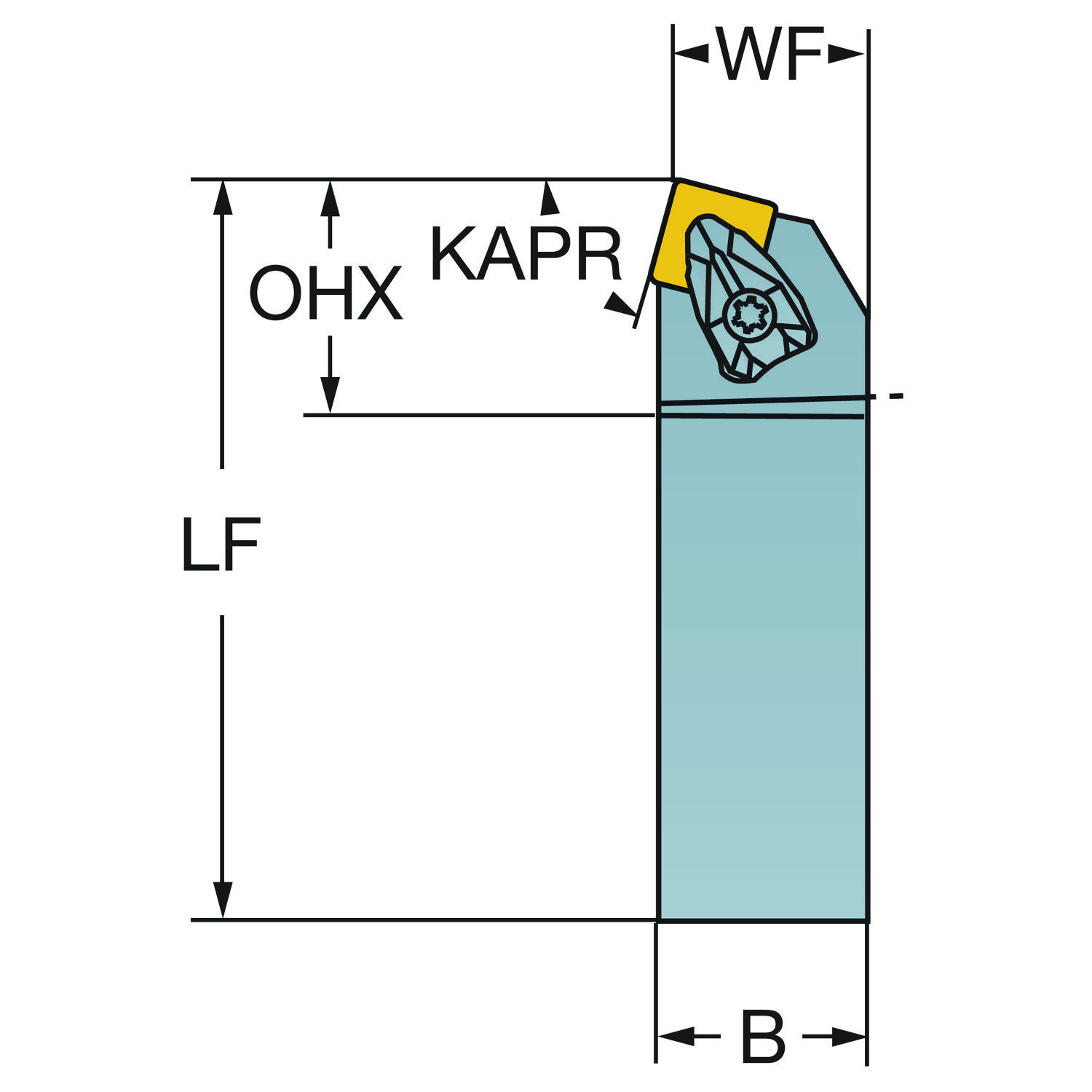

| Balanço máximo | OHX | 34.2 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp on top of insert and into hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 135.8 mm |
| Comprimento funcional | LF | 170 mm |
| Comprimento total | OAL | 170 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 32 x 32 |
| Identificação da pastilha padrão | MIID | SNMG 12 04 08 |
| Insert included angle | EPSR | 90 |
| Largura da haste | B | 32 mm |
| Largura funcional | WF | 27 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNMG 120408 |
| Peso do item | WT | 1.265 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 3.9 Nm |
Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 5680 105-05 | Torque wrench | 1 | Não |
