CSRPL 3225P 12-IC
T-Max®, ferramenta convencional para torneamento
Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- CSRPL 3225P 12-IC
- Código compactado
- CSRPL3225P12-IC
- Material ID
- 5726086
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Peso unitário (kg)
- 1.086 Kilogram
- EAN
- 10588826
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Lançamento
- 20/04/1992
- CoroPak de lançamento
- 92.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|

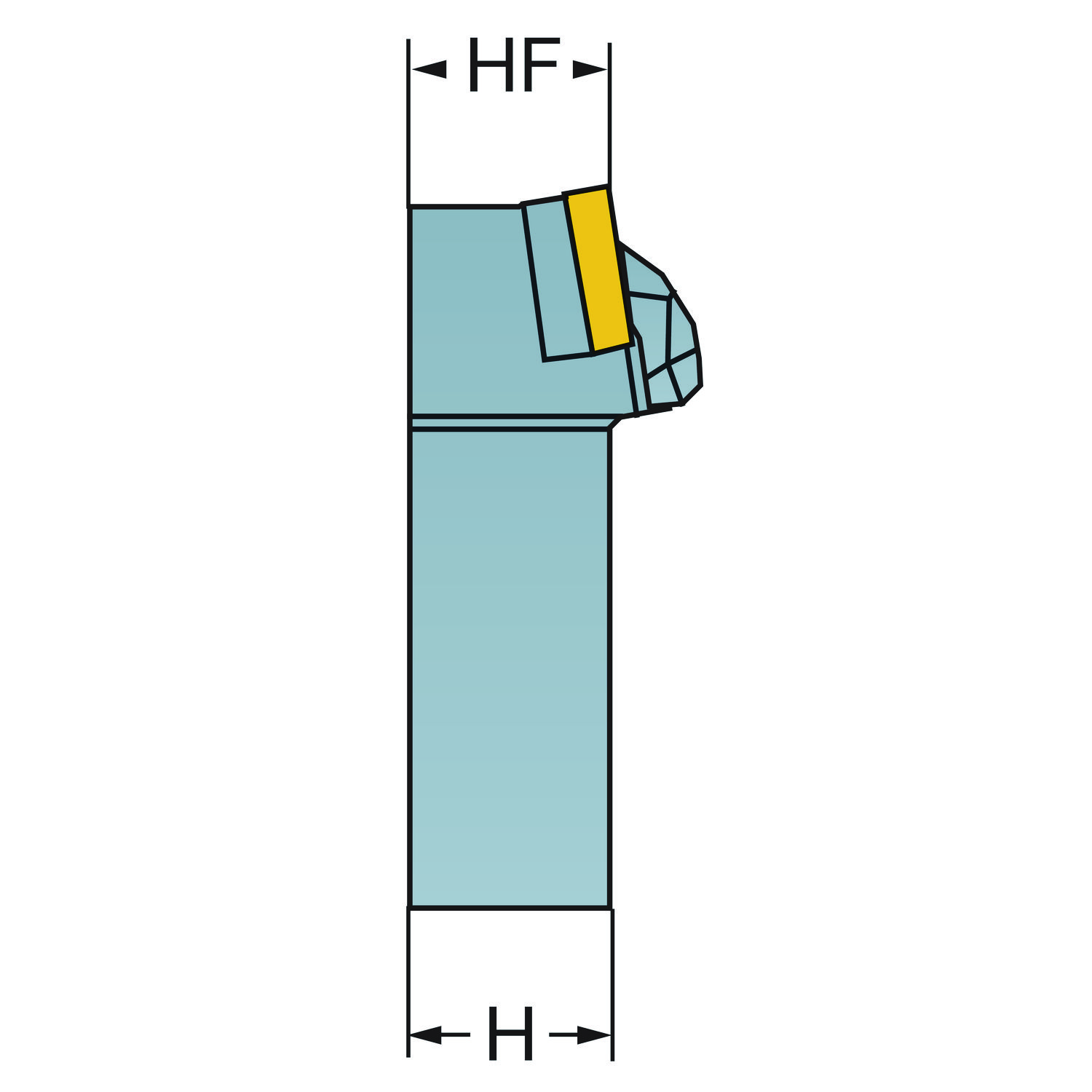

| Altura da haste | H | 32 mm |
| Altura funcional | HF | 32 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 75 |
| ângulo de ataque da ferramenta | PSIR | 15 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | 6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 10 |
| Balanço máximo | OHX | 34 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 136 mm |
| Comprimento funcional | LF | 170 mm |
| Comprimento total | OAL | 170 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 32 x 25 |
| Identificação da pastilha padrão | MIID | SPGN 12 04 08 |
| Insert included angle | EPSR | 90 |
| Largura da haste | B | 25 mm |
| Largura funcional | WF | 27 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SPGN 120408 |
| Peso do item | WT | 1.086 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 7.5 Nm |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
