Sandvik Coromant · Catálogo · Ferramentas · Ferramenta acoplada · Final,lateral ou Final e Lateral

SSSCR 12CA-12 — Foto do produto

Foto do produto

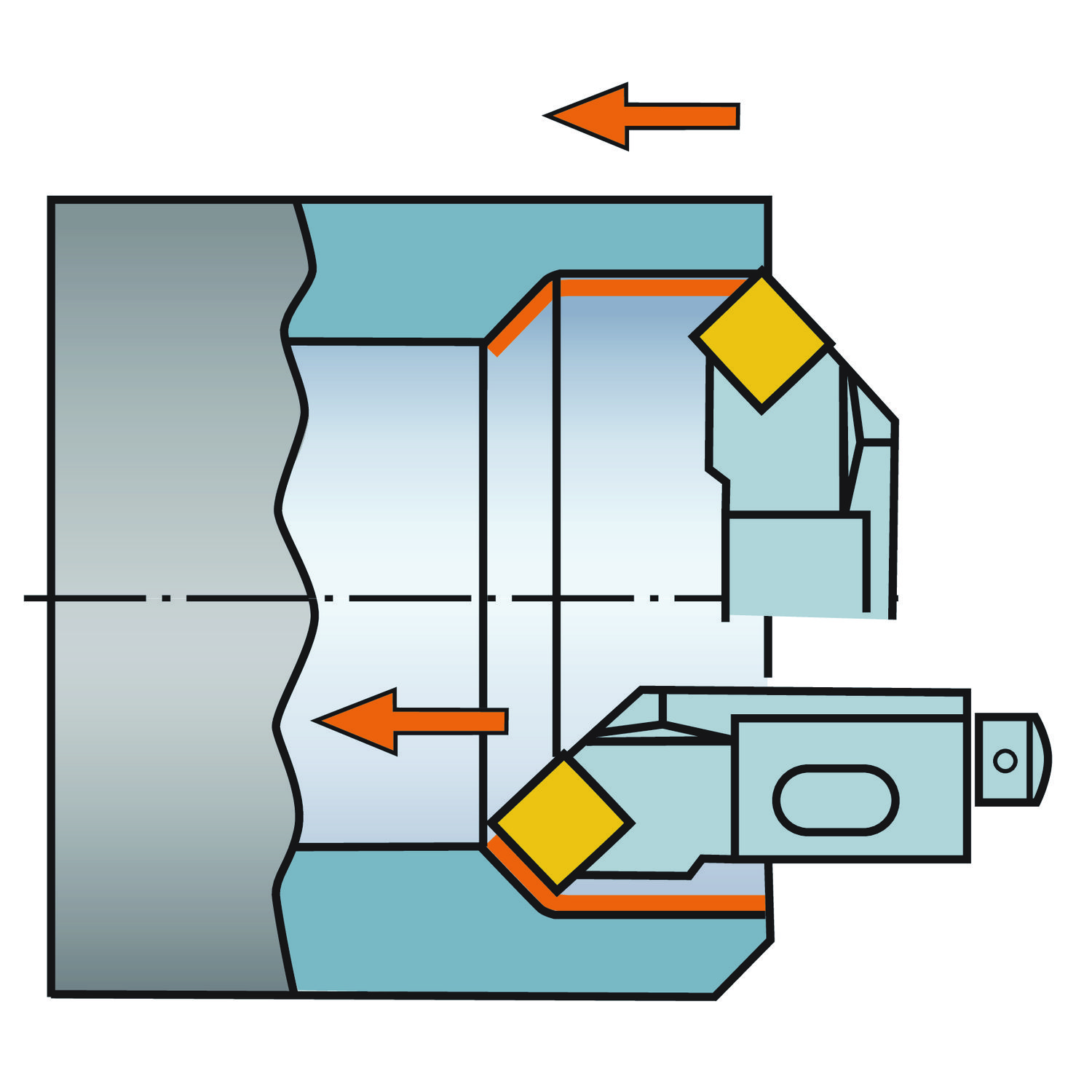

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos

SSSCR 12CA-12

Cápsula CoroTurn® 107 para torneamento

Ferramenta acoplada · comprimento funcional 47 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Solicitar cotação

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SSSCR 12CA-12.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCoroTurn TR CoroTurn 107 Coromant CaptoApresentação · CoroPak 20.1 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-141001-CoroTurn-107 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoSecure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SSSCR 12CA-12
Código compactado
SSSCR12CA-12
Material ID
5751356
Família
Ferramentas
Tipo
Cartucho de torneamento geral — avanço frontal, lateral ou ambos
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
90 g
EAN
10231421
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
19/07/1993
CoroPak de lançamento
93.3

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-17 Parafuso da pastilha
  • 1 × 438.3-824 Parafuso de ajuste axial
  • 1 × 434.9-836 Parafuso de ajuste radial
  • 1 × 434.9-824 Parafuso de montagem
  • 1 × 3411 011-064 Arruela
  • 1 × 5680 049-02 Bit
  • 1 × 174.1-870 Torquímetro

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

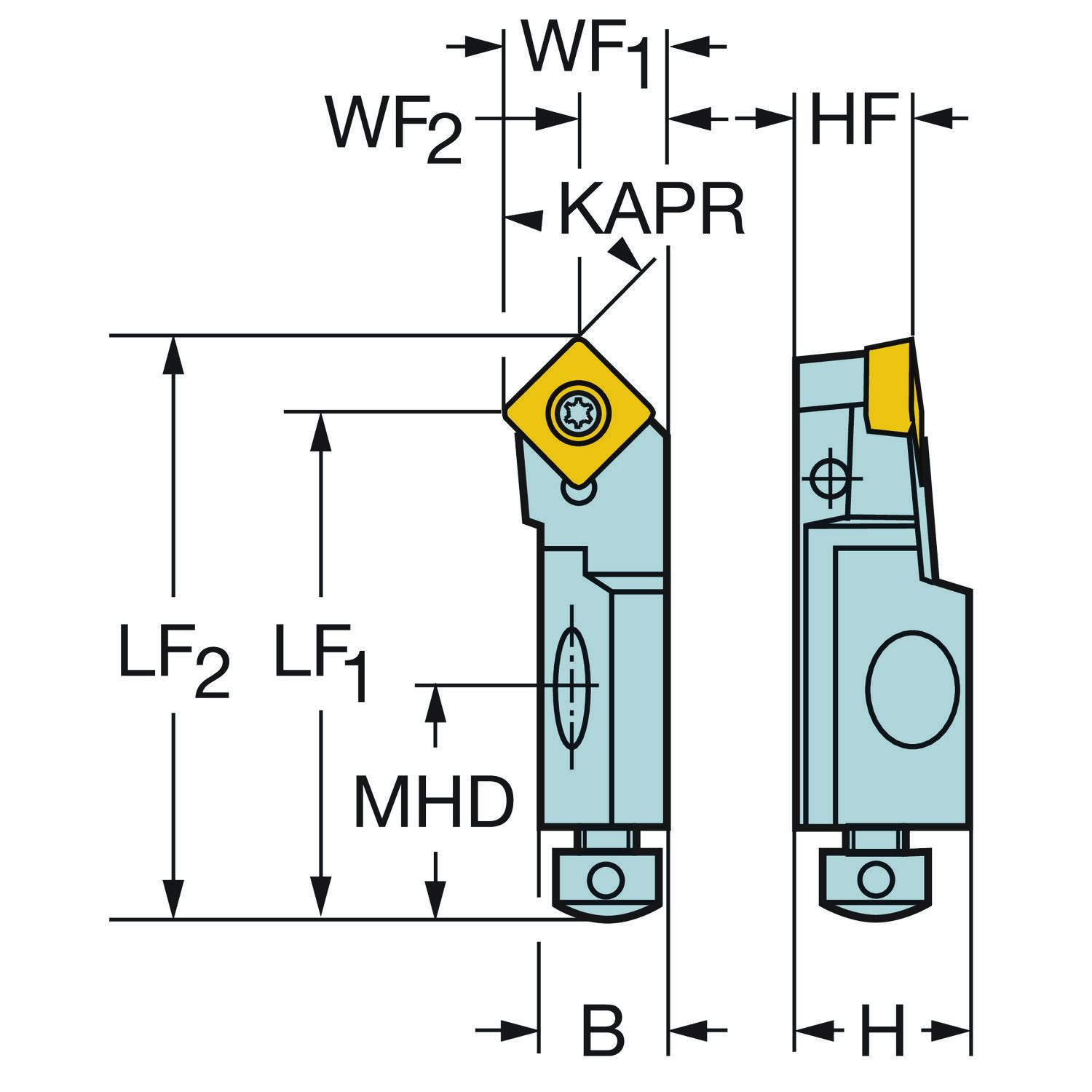

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 20 mm
Altura funcional HF 12 mm
Ângulo da aresta de corte da ferramenta KAPR 45
Ângulo da ponta da pastilha EPSR 90
Ângulo de ataque da ferramenta PSIR 45
Balanço máximo OHX 47 mm
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Comprimento funcional LF 47 mm
Diâmetro mínimo do furo DMIN_1 40 mm
Diâmetro mínimo do furo DMIN_2 55 mm
Direção da interface de adaptação da máquina ADINTMS Cartucho (ISO5611) -à direita: 12CA
Largura da haste B 15 mm
Largura funcional WF 20 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SCMT 120408
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
