SFCX 12 03 EF R-1 H10 — Foto do produto

Foto do produto

Pastilhas · Pastilha de fresamento — geral

SFCX 12 03 EF R-1 H10

Pastilha para fresamento

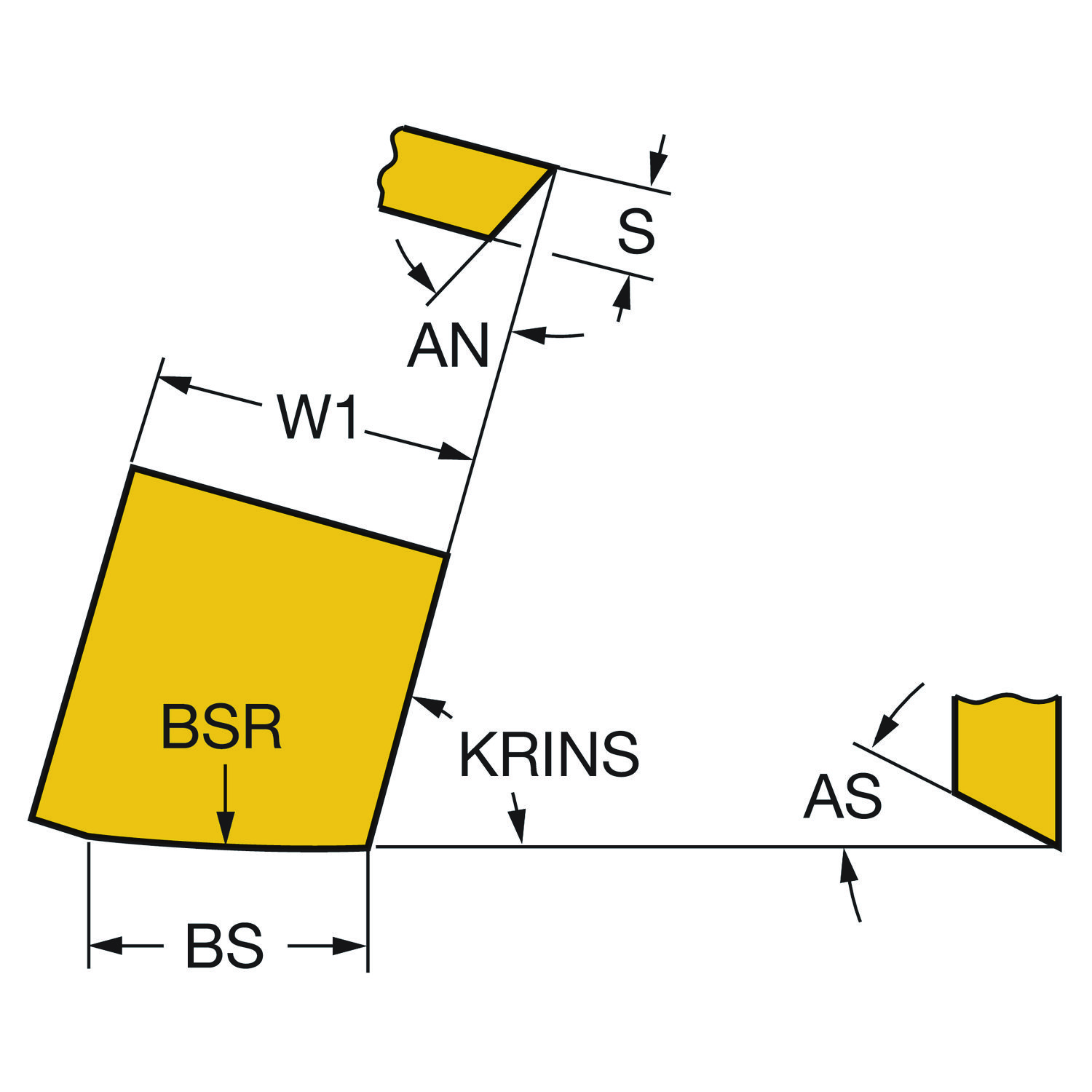

Pastilha para fresamento para não ferrosos e alumínio (ISO N) · classe H10 com cobertura Uncoated Grade · círculo inscrito 12,7 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe H10 Em descontinuação

Indicada em 1º lugar para: K (ferro fundido), N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
SFCX 12 03 EF R-1 H10
Código ANSI
SFC 42E12 R H10
Código compactado
SFCX1203EFR-1H10
Material ID
5749430
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
H10
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
WC
Material ISO principal
N
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
5,91 g
EAN
10162095
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182090
Origem
IN
Lançamento
03/11/1980
CoroPak de lançamento
80.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
760 m/min
Avanço por dente
0,18 mm
Espessura máxima do cavaco
0,17 mm
Vida da ferramenta
1.800 s

Para Não ferrosos · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 75°

Material vc m/minfz mmhex mm Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 760 (630 – 850)0,18 (0,1 – 0,31)0,17 (0,1 – 0,3) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída da pastilha GAN 0
Classe GRADE H10
Código de condições da aresta de corte CECC Aresta viva
Código de montagem da pastilha IFS Sem furo de fixação
Código do formato da pastilha SC Quadrada
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento da aresta alisadora BS 10 mm
Comprimento efetivo da aresta de corte LE 10.6 mm
Diâmetro do círculo inscrito IC 12.7 mm
Espessura da pastilha S 3.18 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE SF1203EF
ISO Cutting Tool Material ISOMAT Metal duro (WC) sem cobertura, grão < 1
ISO nível de classificação de material Primário TMC1 N
ISO nível de classificação de material Todos TMC1 KN
Número de arestas de corte CEDC 1
Profundidade de corte máxima APMX 9 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Sensor embutido SEP Não
Sentido HAND Direita
Tipo de operação CTPT Leve

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
