RA215-A102R38-25M
Corpo de Fresa para fresamento em mergulho
Fresa · diâmetro de corte 101,6 mm, comprimento funcional 60,33 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- RA215-A102R38-25M
- Código compactado
- RA215-A102R38-25M
- Material ID
- 5740224
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,41 kg
- EAN
- 80004643
- NCM
- 846610
- UNSPSC
- 23241625
- eCl@ss 13
- 21180901
- Origem
- US
- Lançamento
- 26/03/2001
- CoroPak de lançamento
- 01.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

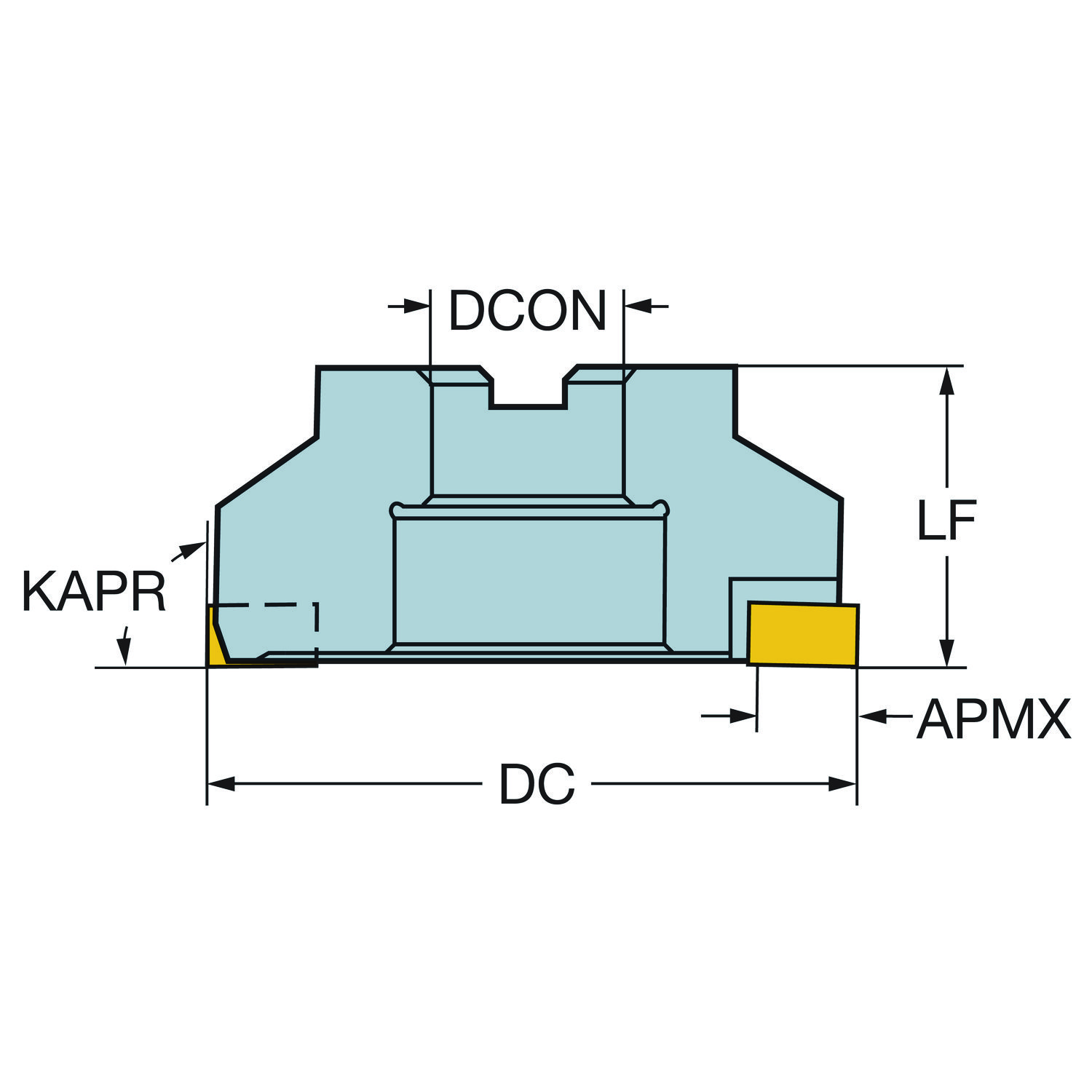

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 92 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 60.33 mm |
| Diâmetro da conexão | DCONMS | 38.1 mm |
| Diâmetro de corte | DC | 101.6 mm |
| Diâmetro de corte máximo | DCX | 101.6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Eixo porta-fresa -ISO 6462 -B (fresa retenção parafuso) — polegada: 1 1/2 |
| Keyway width (metric) | KWW | 16.08 mm |
| Letra standard | STDLET | B |
| Número de pastilhas | CICT_2 | 6 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 6 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | LPMH 250610 |
| Profundidade de corte máxima | APMX_EFW | 21.6 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 3120 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 6 no catálogo
LPMH 25 06 10-MM 2040 Pastilha para fresamento LPMH 25 06 10-PM 1025 Pastilha para fresamento
LPMH 25 06 10-PM 1130 Pastilha para fresamento
LPMH 25 06 10-PM 1230 Pastilha para fresamento
LPMH 25 06 10-PM 4330 Pastilha para fresamento LPMH 25 06 10-PM 4340 Pastilha para fresamento Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 23 no catálogo
A392.54505C4038060M Adaptador BIG-PLUS CAT-V para fixaçao tipo árvore
A392.54505C5038060 Adaptador BIG-PLUS CAT-V para fixaçao tipo árvore
AA3B05-40 38 061 Adaptador CAT-V para fixação tipo árvore AA3B05-40 38 101 Adaptador CAT-V para fixação tipo árvore
AA3B05-50 38 061 Adaptador CAT-V para fixação tipo árvore AA3B05-50 38 101 Adaptador CAT-V para fixação tipo árvore
AA3B10-40 38 060 Adaptador CAT-V para fixação tipo árvore para fresa de facear e de disco
C10-A391.05C-38 040M Adaptador Coromant Capto® para fixação tipo árvore
C10-R38D-095-400 Adaptador antivibratório tipo árvore Coromant Capto® C5-A391.05C-38 045M Adaptador Coromant Capto® para fixação tipo árvore
C5-A391.10-38 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco C6-A391.05C-38 050M Adaptador Coromant Capto® para fixação tipo árvore
C6-A391.10-38 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco C8-A391.05C-38 060M Adaptador Coromant Capto® para fixação tipo árvore
C8-A391.07C-38 060 Adaptador Coromant Capto® para fixação tipo árvore C8-A391.10-38 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C8-R38D-080-220 Adaptador antivibratório tipo árvore Coromant Capto®
C8-R38D-080-320 Adaptador antivibratório tipo árvore Coromant Capto®
C8-R38D-080-360 Adaptador antivibratório tipo árvore Coromant Capto®
HA06-AAR38-B092-065 Adaptador HSK para fixação tipo árvore
HA10-AAR38-B092-060 Adaptador HSK para fixação tipo árvore
HA10-AAR38-B092-100 Adaptador HSK para fixação tipo árvore
HA12-AAR38-B092-100 Adaptador HSK para fixação tipo árvore Nada com esse termo. Tente só o início do código.
