C10-A391.05C-38 040M — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

C10-A391.05C-38 040M

Adaptador Coromant Capto® para fixação tipo árvore

Adaptador simétrico rotativo · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-A391.05C-38 040M.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C10-A391.05C-38 040M
Código compactado
C10-A391.05C-38040M
Material ID
6228928
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
4,046 kg
EAN
26228928
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
25/05/2012
CoroPak de lançamento
12.2

Arquivos CAD

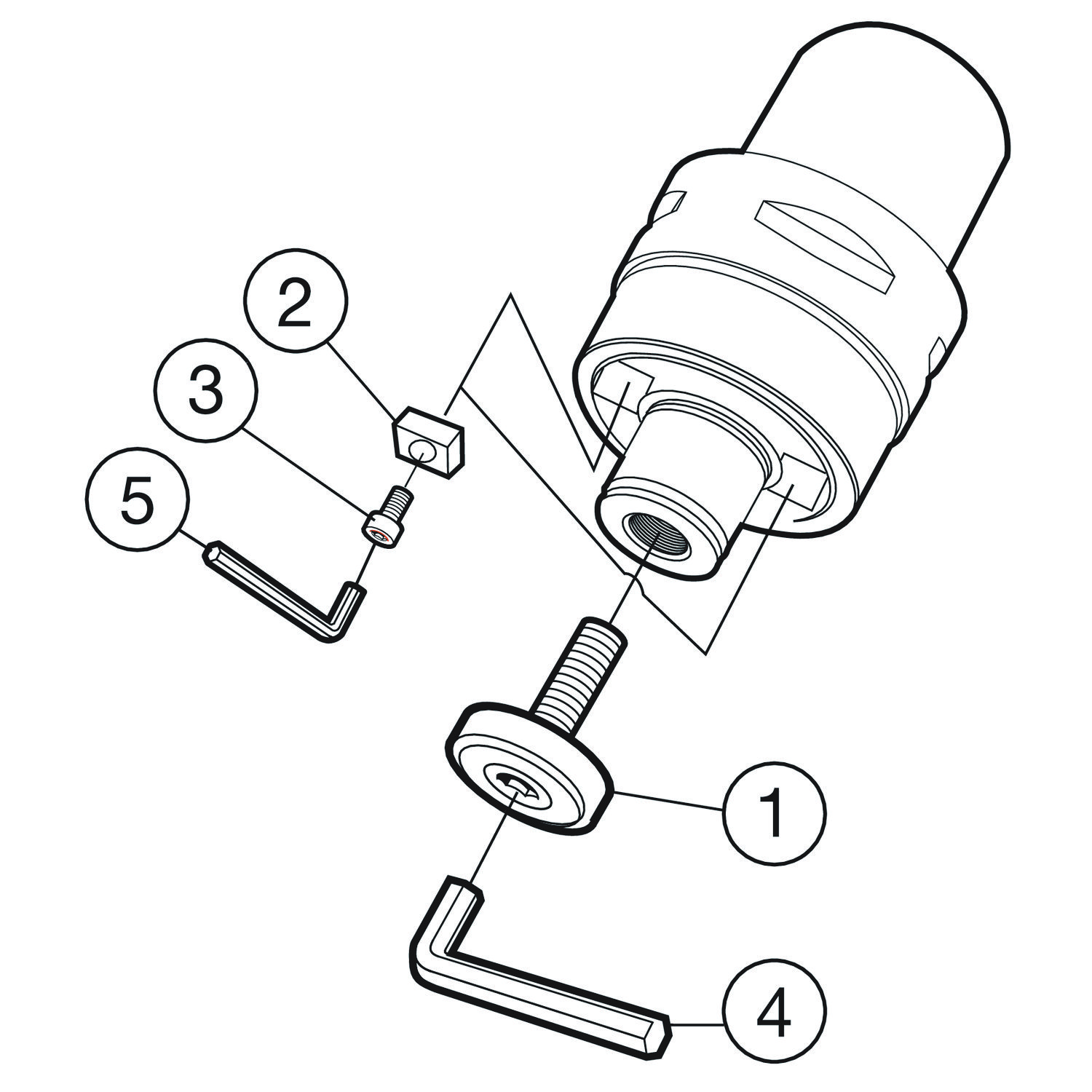

Itens inclusos

  • 1 × 5512 065-10 Parafuso de montagem
  • 1 × 5512 065-04 Parafuso de montagem
  • 2 × 5631 054-04 Chaveta de arraste
  • 2 × 3212 020-409 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

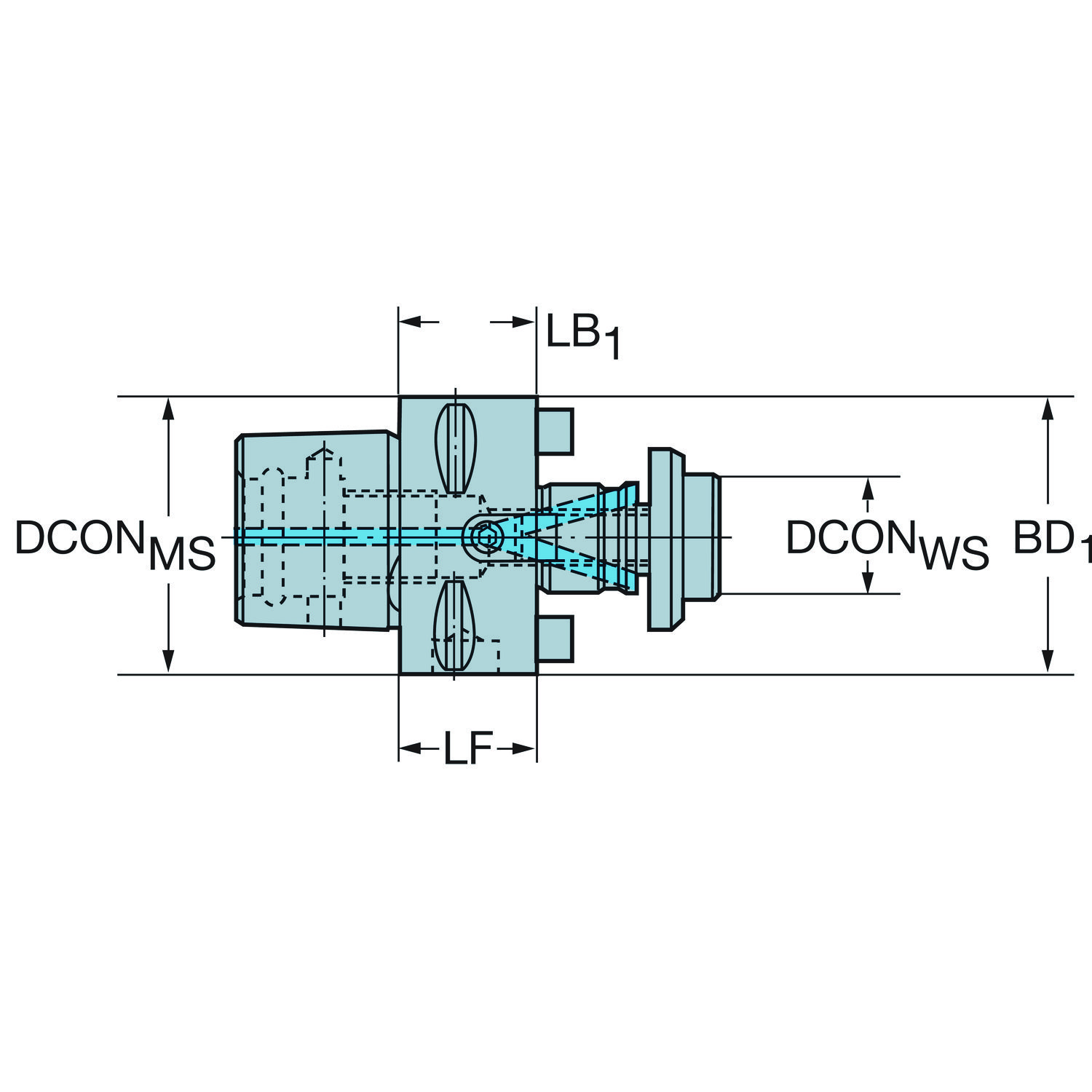

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB_1 40 mm
Comprimento funcional LF 40 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 38.1 mm
Diâmetro do corpo BD_1 100 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C10
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B/C (4 parafusos) — polegada: 1 1/2
Numero standard STDNO ISO26623-1
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 10000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 220 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
