R331.32-205R38KMQ

Ferramentas · Indexable side and face mill

R331.32-205R38KMQ

Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável

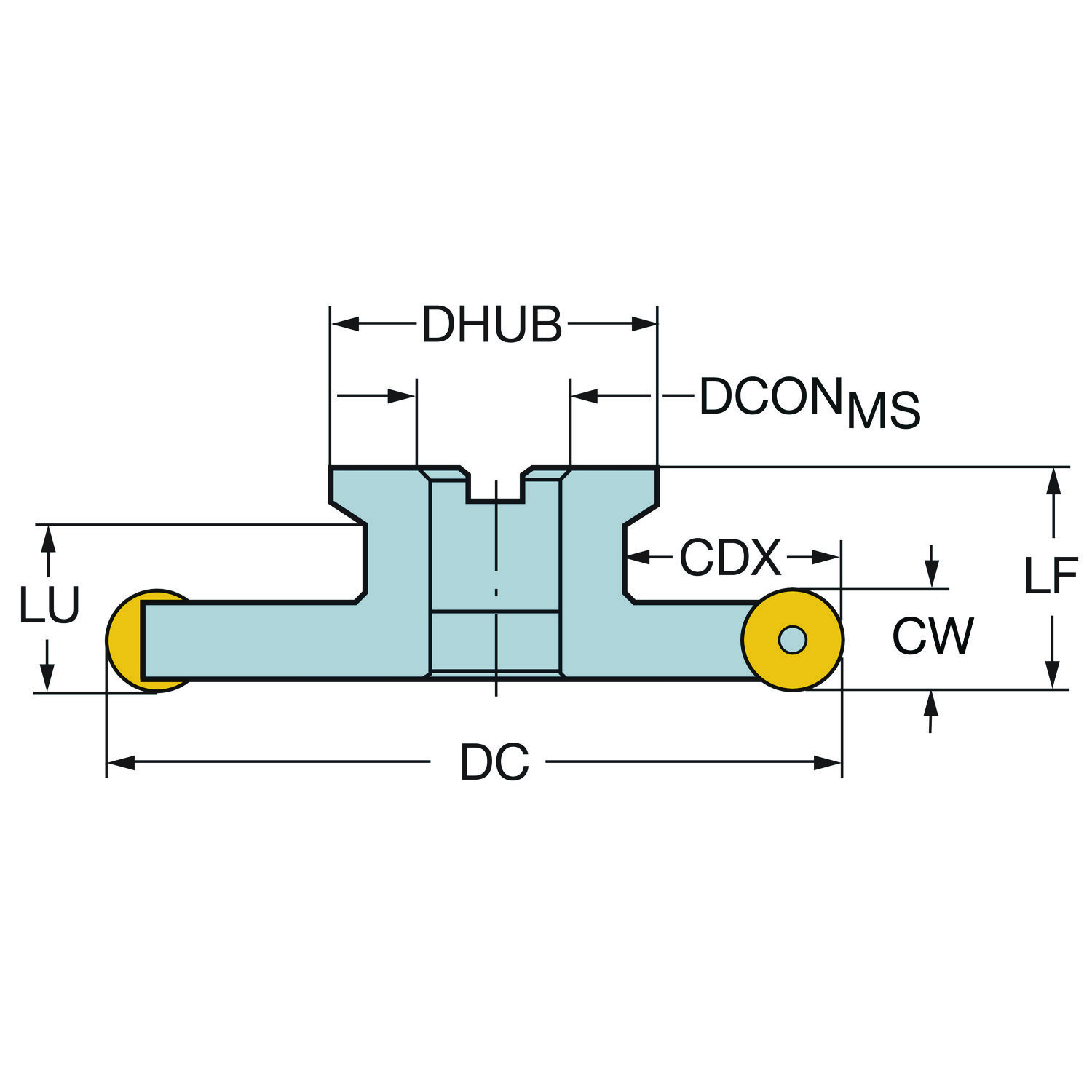

Fresa · diâmetro de corte 205,2 mm, comprimento funcional 64,01 mm, 12 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R331.32-205R38KMQ
Código compactado
R331.32-205R38KMQ
Material ID
5744866
Família
Ferramentas
Tipo
Indexable side and face mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
8.813 Kilogram
EAN
10972264
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180905
Origem
US
Lançamento
19/05/1997
CoroPak de lançamento
97.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 64.01 mm
Diâmetro da conexão DCONMS 38.1 mm
Diâmetro de corte DC 205.2 mm
Diâmetro do cubo DHUB 96.01 mm
Direção da interface de adaptação da máquina ADINTMS Arbor -ISO 6462 -B (cutter retaining screw) -inch: 1 1/2
Keyway width (metric) KWW 16.08 mm
Largura de corte CW 16 mm
Letra standard STDLET B
Número efetivo de arestas de corte na parte periférica ZEFP 12
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroMill 200 metric RCKT 1606M0
Profundidade máxima de corte CDX 53.49 mm
Rotação máxima RPMX 9600
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
