C10-R38D-095-400 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

C10-R38D-095-400

Adaptador antivibratório tipo árvore Coromant Capto®

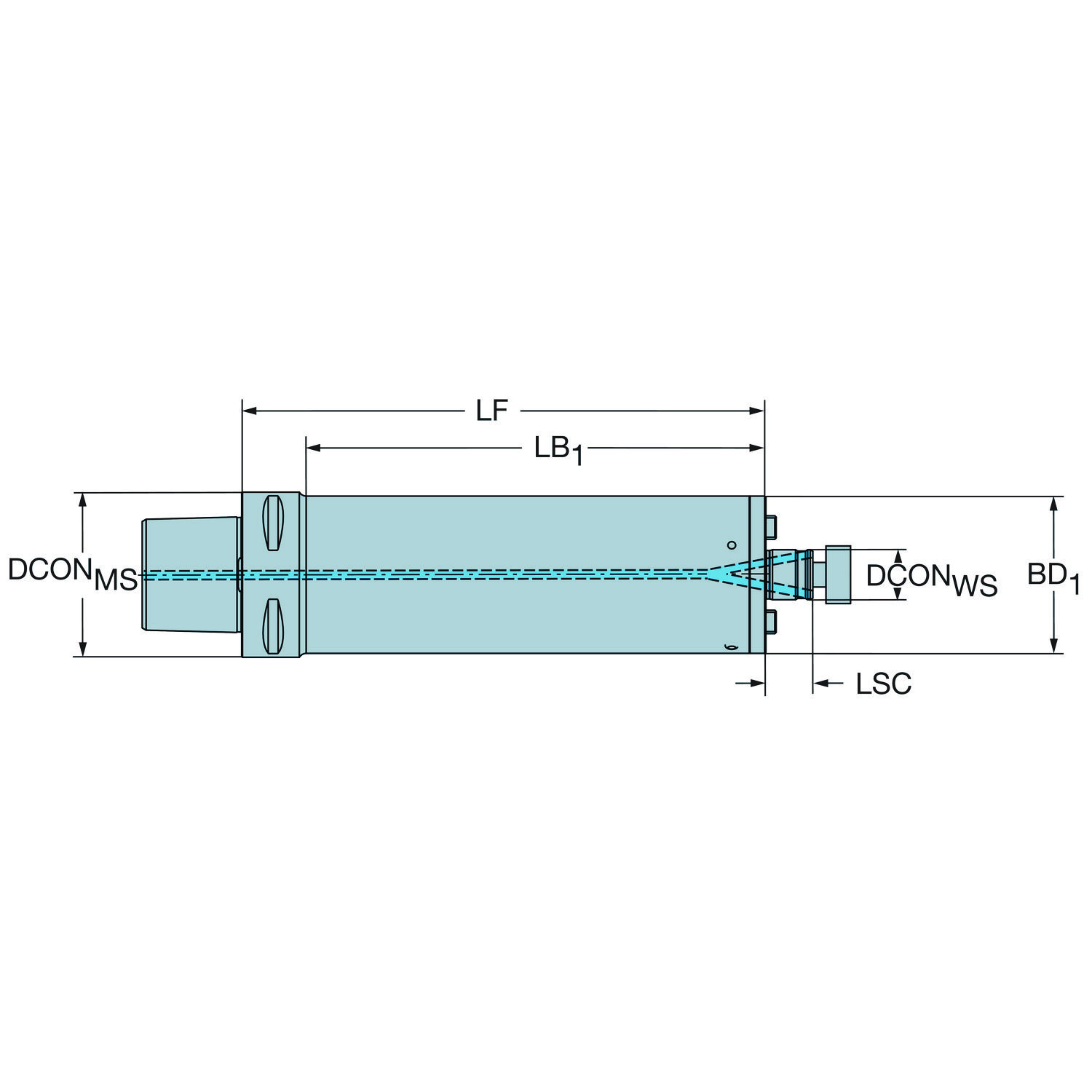

Adaptador simétrico rotativo · comprimento funcional 400 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-R38D-095-400.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C10-R38D-095-400
Código compactado
C10-R38D-095-400
Material ID
7092100
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
20,74 kg
EAN
7323221240646
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
NO
Lançamento
22/09/2016
CoroPak de lançamento
16.2

Arquivos CAD

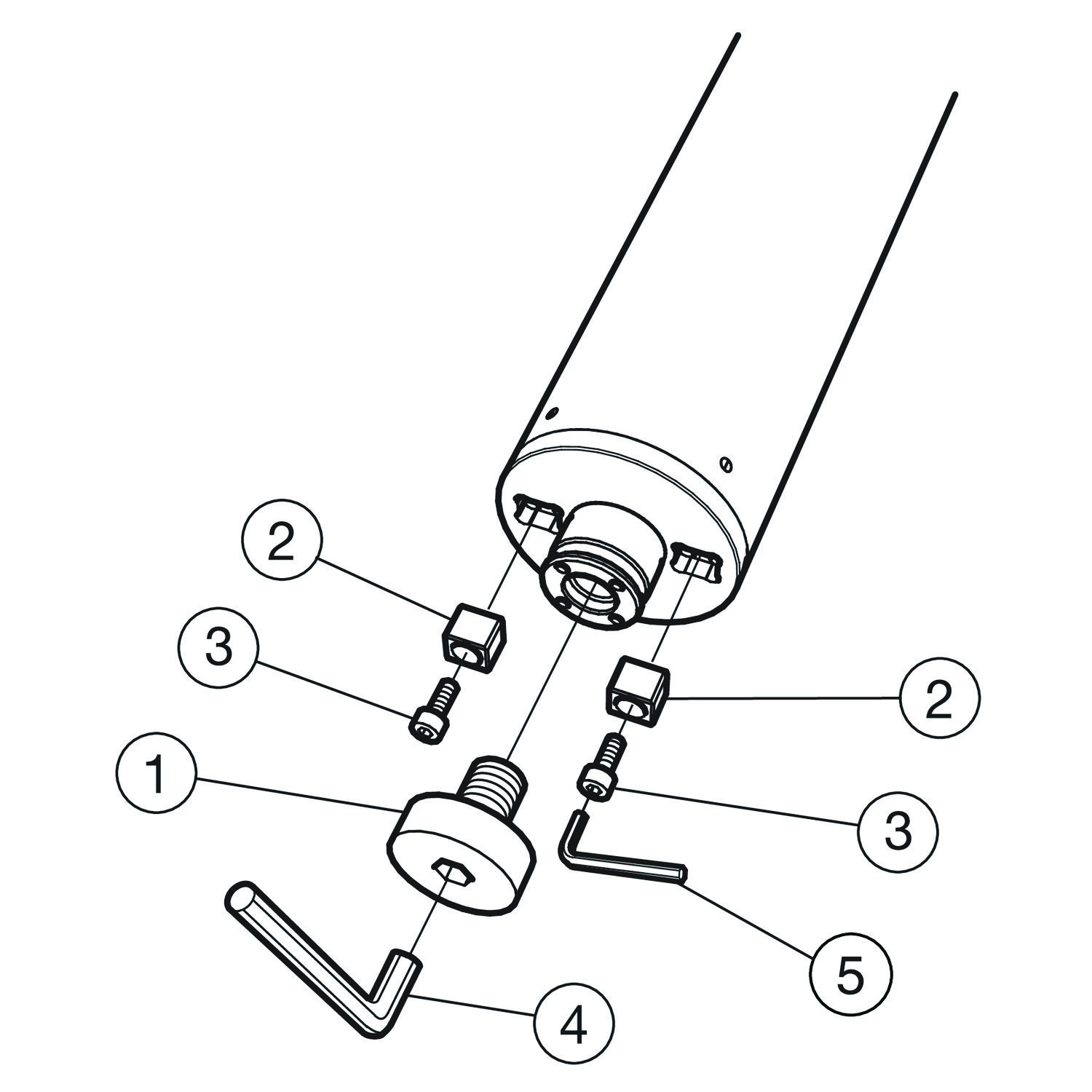

Itens inclusos

  • 1 × 5512 065-10 Parafuso
  • 1 × 5512 065-04 Parafuso
  • 2 × 5631 054-04 Chaveta de arraste
  • 2 × 3212 020-409 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Sem balanceamento
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 23 mm
Comprimento do corpo LB_1 361 mm
Comprimento do corpo LB_2 400 mm
Comprimento funcional LF 400 mm
Comprimento total OAL 460 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 38.1 mm
Diâmetro do corpo BD_1 95 mm
Diâmetro do corpo BD_2 100 mm
Diâmetro funcional DFC 72 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C10
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — polegada: 1 1/2
Kappa (eixo z rot.) KAP 0
Máxima força de corte FFCX 5600 N
Numero standard STDNO ISO26623-1
Peso do item WT 20.74 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Sim
Rotação máxima RPMX 5000
Sensor embutido SEP Não
Temperatura máxima admissível do corpo TBX 100 C
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 180 Nm
Torque TQ 180 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
