Adaptação · Adaptador rotativo

AA3B10-40 38 060

Adaptador CAT-V para fixação tipo árvore para fresa de facear e de disco

Adaptador simétrico rotativo · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
AA3B10-40 38 060
Código compactado
AA3B10-4038060
Material ID
6074002
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2,15 kg
EAN
26074002
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SI
Lançamento
20/09/2011
CoroPak de lançamento
11.2

Arquivos CAD

Itens inclusos

  • 1 × SK 617 Chaveta paralela
  • 1 × 5512 065-10 Parafuso central
  • 2 × 5643 017-01 Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

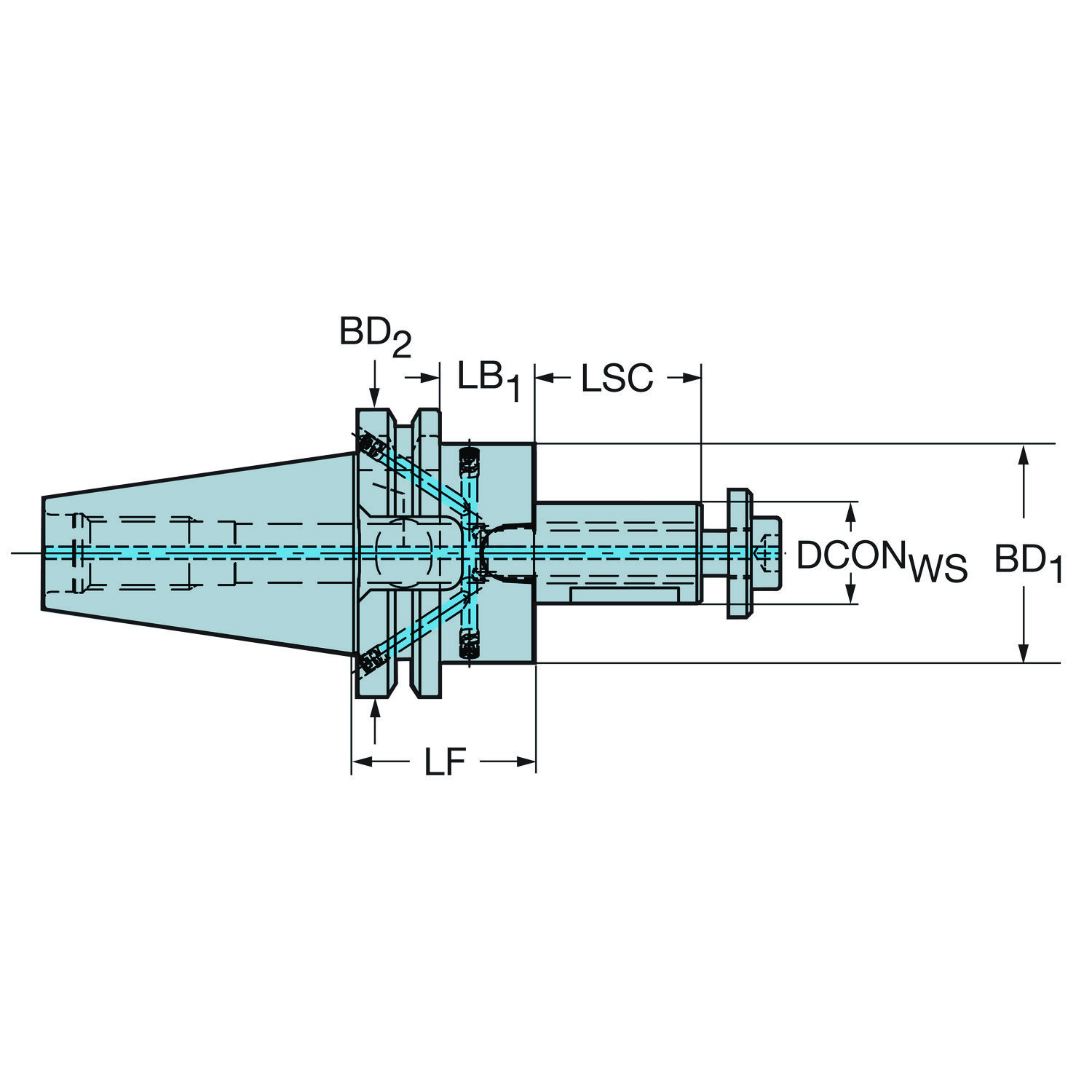

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento de fixação LSCWS 60 mm
Comprimento do corpo LB_1 40.9 mm
Comprimento do corpo LB_2 60 mm
Comprimento funcional LF 60 mm
Diâmetro da conexão DCONWS 38.1 mm
Diâmetro do corpo BD_1 56 mm
Diâmetro do corpo BD_2 63.55 mm
Direção da interface de adaptação da máquina ADINTMS CAT-V -AD/B central/refrigeração pelo flange - CAT-V40
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 240 -1 arraste por chaveta — polegada: 1 1/2
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 18000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Polegada 5/8"-11
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 220 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
