Adaptação · Adaptador rotativo
AA3B05-40 38 061
Adaptador CAT-V para fixação tipo árvore
Adaptador simétrico rotativo · comprimento funcional 60,96 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para AA3B05-40 38 061.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- AA3B05-40 38 061
- Código compactado
- AA3B05-4038061
- Material ID
- 5721118
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,855 kg
- EAN
- 12333145
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 08/10/2007
- CoroPak de lançamento
- 09.2
Arquivos CAD
- STP básico 73681378.stp
- STP detalhado 73681379.stp
- DXF 2D 73681377.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

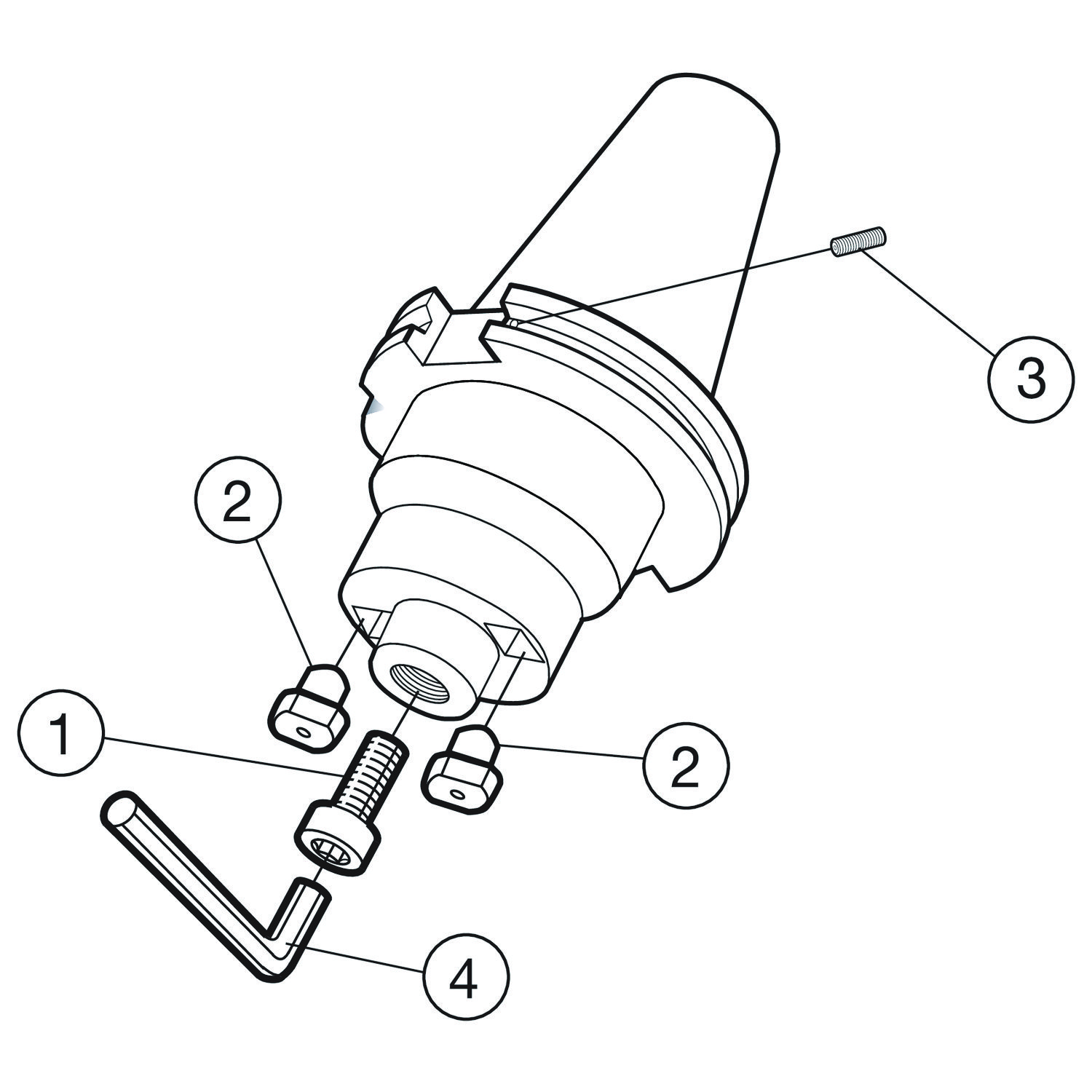

Itens inclusos
- 1 × 5512 065-10 Parafuso central
- 1 × 3214 010-253 Parafuso de refrigeração
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

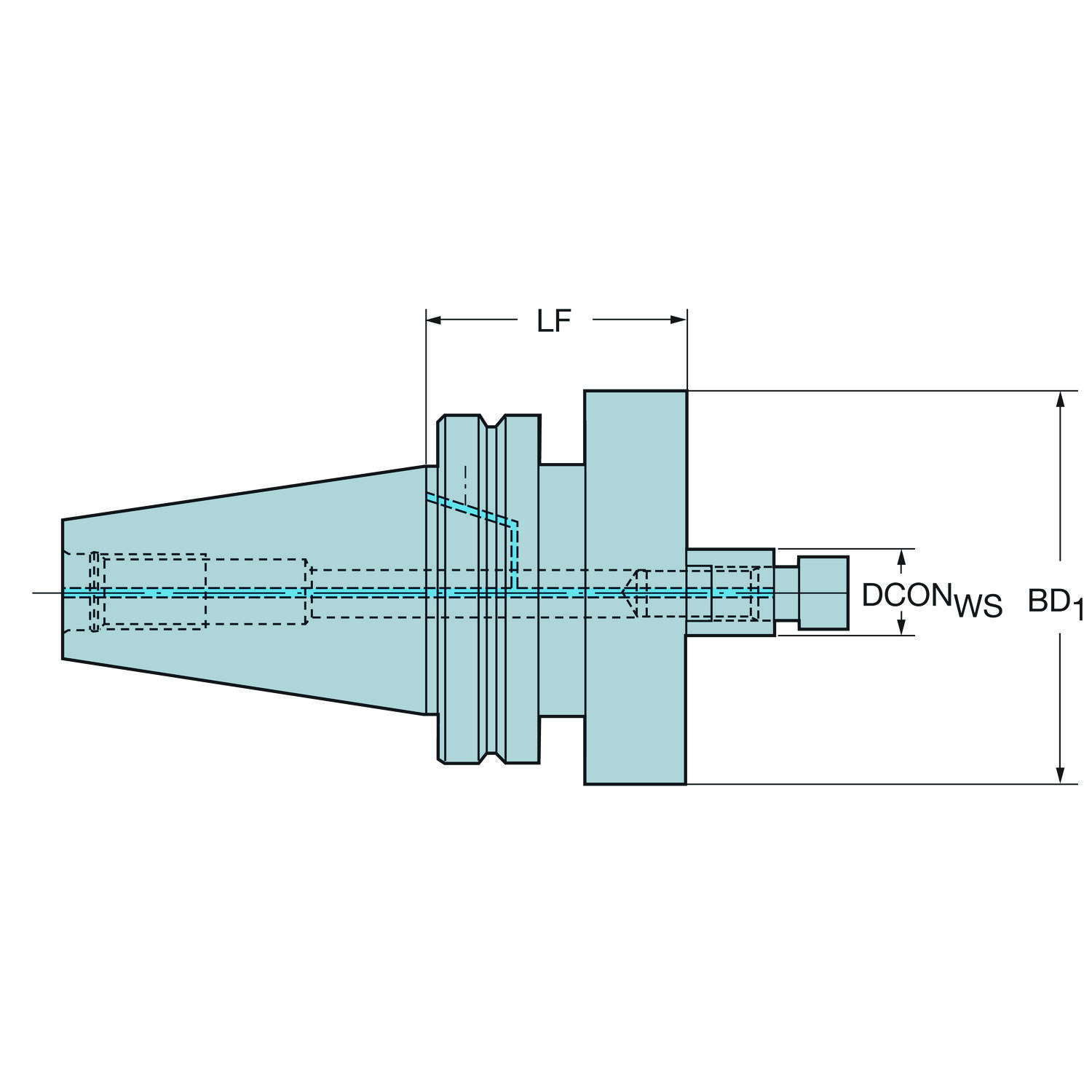

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento do corpo | LB_1 | 60.96 mm |
| Comprimento funcional | LF | 60.96 mm |
| Diâmetro da conexão | DCONWS | 38.1 mm |
| Diâmetro do corpo | BD_1 | 95.25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CAT-V -AD/B central/refrigeração pelo flange - CAT-V40 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — polegada: 1 1/2 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Polegada 5/8"-11 |
| Tipo código de saída de refrigeração | CXSC | Axial concêntrica em círculo |
| Torque | TQ | 220 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 177 no catálogo
5549 201-111 Disco de pressão para árvore com parafusos de acionamento
5549 201-131 Disco de pressão para árvore com parafusos de acionamento
5549 201-171 Disco de pressão para árvore com parafusos de acionamento
A345-102R38-13H Corpo de Fresa de facear CoroMill® 345 Recomendado
A345-102R38-13L Corpo de Fresa de facear CoroMill® 345
A345-102R38-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
A345-127R38-13H Corpo de Fresa de facear CoroMill® 345 Recomendado
A345-127R38-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
A345-152R38-13H Corpo de Fresa de facear CoroMill® 345
A345-152R38-13HX Corpo de Fresa de facear CoroMill® 345 Recomendado
A345-152R38-13L Corpo de Fresa de facear CoroMill® 345
A345-152R38-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
A360-152R38-Z6D19 Corpo de Fresa de facear CoroMill® 360
A360-152R38-Z8E19 Corpo de Fresa de facear CoroMill® 360
A360-152R38-Z8E28 Corpo de Fresa de facear CoroMill® 360
A419-102R38-14H Corpo de Fresa de facear CoroMill® 419
A419-102R38-14M Corpo de Fresa de facear CoroMill® 419
A425-102R38-17H Fresa de facear CoroMill® 425
A425-127R38-17H Fresa de facear CoroMill® 425
A425-152R38-17H Fresa de facear CoroMill® 425
A490-102R38-08H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-102R38-08L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
A490-102R38-08M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-102R38-14H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-102R38-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-102R38-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-127R38-08M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-127R38-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
A490-127R38-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-152R38-14H Corpo de Fresa CoroMill® 490 para cantos a 90 graus
A490-152R38-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
A490-152R38-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus
A725-102R38-21H Corpo de Fresa de facear CoroMill® 745
A725-102R38-21M CoroMill® 745, fresa para faceamento
A725-127R38-21H CoroMill® 745, fresa para faceamento
A725-127R38-21M Corpo de Fresa de facear CoroMill® 745
A725-152R38-21H CoroMill® 745, fresa para faceamento
A725-152R38-21M Corpo de Fresa de facear CoroMill® 745
A745-102R38-21H Corpo de Fresa de facear CoroMill® 745
A745-102R38-21M Corpo de Fresa de facear CoroMill® 745
A745-102R38-21MD Corpo de Fresa de facear CoroMill® 745
A745-127R38-21H Corpo de Fresa de facear CoroMill® 745
A745-127R38-21M Corpo de Fresa de facear CoroMill® 745
A745-127R38-21MD Corpo de Fresa de facear CoroMill® 745
A745-152R38-21H Corpo de Fresa de facear CoroMill® 745
A745-152R38-21M Corpo de Fresa de facear CoroMill® 745
A745-152R38-21MD Corpo de Fresa de facear CoroMill® 745
L331.52C-127T38FM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
L331.52C-127T38KM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
L331.52C-152T38FM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
L331.52C-152T38KM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
LA365-102R38-W15H Corpo de Fresa de facear CoroMill® 365
MF80-AR102R38-13H Fresa de faceamento CoroMill® MF80
MF80-AR102R38-13M Fresa de faceamento CoroMill® MF80
MF80-AR127R38-13H Fresa de faceamento CoroMill® MF80
MF80-AR127R38-13M Fresa de faceamento CoroMill® MF80
MF80-AR152R38-13M CoroMill® MF80, face milling cutter
MR20-AR102R38-16H CoroMill® MR20, cutter for profile milling
MR20-AR102R38-16M CoroMill® MR20, cutter for profile milling
MR20-AR127R38-16H CoroMill® MR20, cutter for profile milling
MR20-AR127R38-16M CoroMill® MR20, cutter for profile milling
MR80-AR102R38-12M Fresa de faceamento CoroMill® MR80
MS40-AR102R38-13M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS40-AR127R38-13M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS40-AR152R38-13M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS60-AR102R38-16H Corpo de Fresa CoroMill® MS60 para cantos a 90 graus
MS60-AR102R38-16M Corpo de Fresa CoroMill® MS60 para cantos a 90 graus
MS60-AR127R38-16M CoroMill® MS60, square shoulder milling cutter
MS60-AR152R38-16M CoroMill® MS60, square shoulder milling cutter
N331.32-154T38FMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
N331.32C-127T38CM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-127T38DM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-127T38EM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-127T38FM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-127T38KM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-127T38LM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-152T38CM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-152T38DM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-152T38EM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
N331.32C-152T38FM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-152T38KM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-152T38LM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-152T38QM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-152T38RM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-203R38CM0.236 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-203R38DM0.315 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-203R38EM0.394 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-203R38FM0.472 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-203R38KM0.591 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-203R38LM0.689 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-203R38QM0.807 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-203R38RM0.925 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-205R38EMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-205R38FMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-205R38KMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32C-152R38CM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-152R38DM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-152R38EM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-152R38FM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-152R38KM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-152R38LM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-152R38QM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32C-152R38RM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-154R38EMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32C-154R38FMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32C-154R38KMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.52-203R38MML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável
R331.52C-127T38FM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-127T38KM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-152T38FM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-152T38KM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
RA200-083R38-19L Corpo de Fresa de facear CoroMill® 200
RA200-083R38-19M Corpo de Fresa de facear CoroMill® 200
RA200-089R38-13L Corpo de Fresa de facear CoroMill® 200
RA200-089R38-13M Corpo de Fresa de facear CoroMill® 200
RA200-108R38-19M Corpo de Fresa de facear CoroMill® 200
RA200-114R38-13M Corpo de Fresa de facear CoroMill® 200
RA200-133R38-19L Corpo de Fresa de facear CoroMill® 200
RA200-133R38-19M Corpo de Fresa de facear CoroMill® 200
RA200-140R38-13L Corpo de Fresa de facear CoroMill® 200
RA200-140R38-13M Corpo de Fresa de facear CoroMill® 200
RA210-102R38-14H Corpo de Fresa de facear CoroMill® 210 Recomendado
RA210-102R38-14M Corpo de Fresa de facear CoroMill® 210 Recomendado
RA210-127R38-14M Corpo de Fresa de facear CoroMill® 210 Recomendado
RA210-152R38-14M Corpo de Fresa de facear CoroMill® 210 Recomendado RA215-A102R38-25M Corpo de Fresa para fresamento em mergulho
RA245-102R38-12H Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-102R38-12L Corpo de Fresa de facear CoroMill® 245
RA245-102R38-12M Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-102R38-18H Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-127R38-12H Corpo de Fresa de facear CoroMill® 245
RA245-127R38-12L Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-127R38-12M Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-127R38-18H Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-127R38-18M Corpo de Fresa de facear CoroMill® 245
RA245-152R38-12H Corpo de Fresa de facear CoroMill® 245
RA245-152R38-12L Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-152R38-12M Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-152R38-18H Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-152R38-18M Corpo de Fresa de facear CoroMill® 245 Recomendado
RA300-102R38-16H Corpo de Fresa de facear CoroMill® 300
RA300-102R38-16M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-102R38-20M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-102R38-25H Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-127R38-20M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-127R38-25H Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-152R38-20M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-152R38-25M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA365-102R38-S15H Corpo de Fresa de facear CoroMill® 365
RA365-102R38-S15M Corpo de Fresa de facear CoroMill® 365
RA365-102R38-W15H Corpo de Fresa de facear CoroMill® 365
RA365-127R38-S15H Corpo de Fresa de facear CoroMill® 365
RA365-127R38-S15M Corpo de Fresa de facear CoroMill® 365
RA365-127R38-W15H Corpo de Fresa de facear CoroMill® 365
RA365-152R38-S15H Corpo de Fresa de facear CoroMill® 365
RA365-152R38-S15M Corpo de Fresa de facear CoroMill® 365
RA390-102R38-17H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-102R38-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-102R38-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-102R38-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-102R38-18M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-102R38-57H Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA390-102R38-57M Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA390-127R38-17H Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-127R38-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-127R38-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-127R38-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-127R38-18M Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-152R38-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-152R38-18M Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA590-102R38A-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA590-102R38S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA590-127R38A-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA590-127R38S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA590-152R38A-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA590-152R38S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA790-101R38S1-22M Corpo de Fresa CoroMill® 790 para cantos a 90 graus Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
5512 065-10
3214 010-253
3021 011-380
