SL-25-32NF — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — angular

SL-25-32NF

Adaptador de Haste cilíndrica com rebaixos para CoroTurn® SL

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SL-25-32NF
Código compactado
SL-25-32NF
Material ID
6161895
Família
Adaptação
Tipo
Adaptador estacionário — angular
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
719,8 g
EAN
26161895
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022001
Origem
IN
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

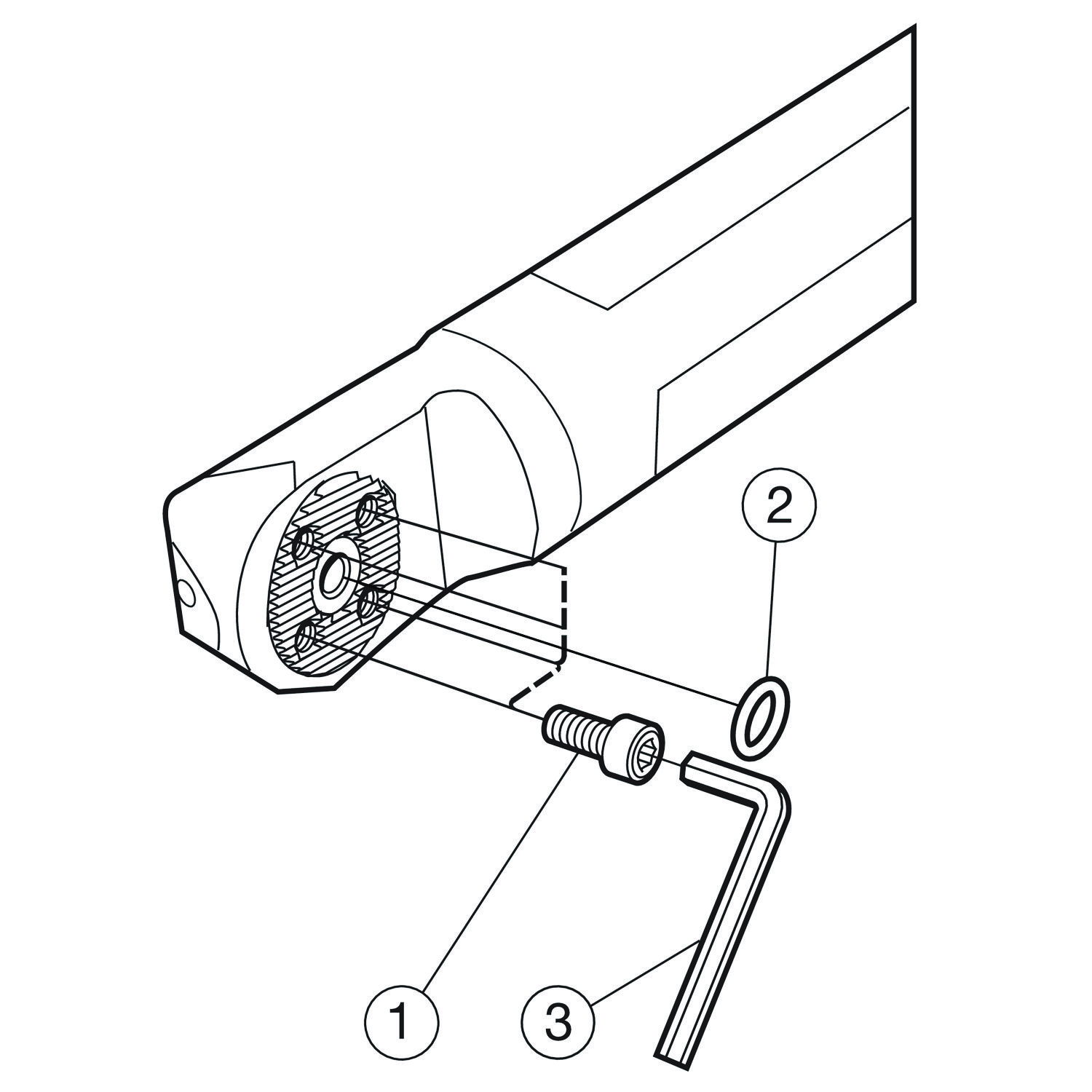

Itens inclusos

  • 4 × 3212 010-308 Parafuso
  • 1 × 3671 010-113 Anel O-ring
  • 1 × 3021 010-040 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

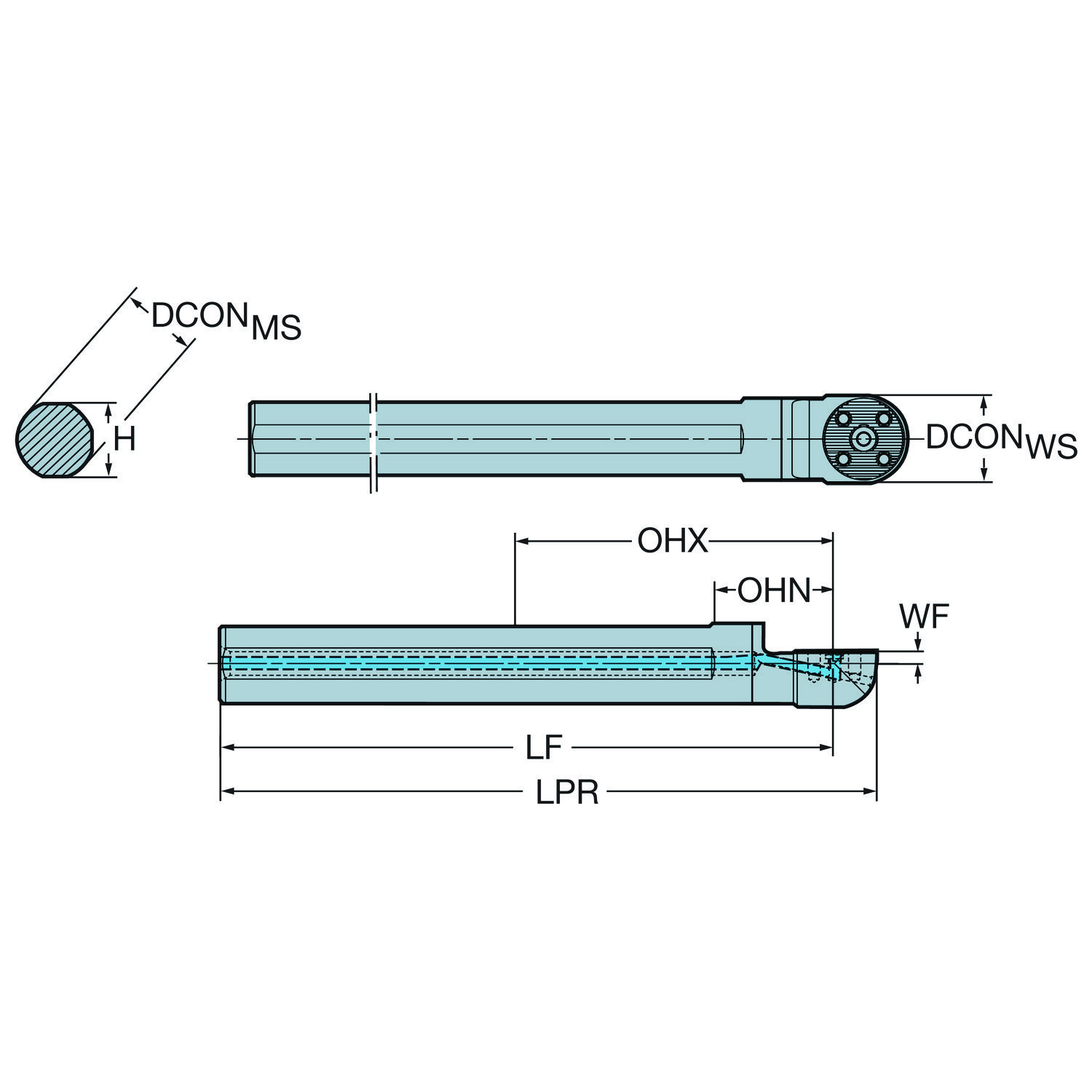

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 100 mm
Balanço mínimo OHN 41 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento da saliência LPR 216 mm
Comprimento de fixação LSCMS 159 mm
Comprimento funcional LF_1 200 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro da conexão DCONWS 32 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 25
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 32
Largura funcional WF_1 5.9 mm
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 8.8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
