Ferramentas · Fresa de facear cantos a 90° intercambiável
R590-050HA06-11M
Corpo de Fresa CoroMill® Century para cantos a 90 graus
Fresa · diâmetro de corte 50 mm, comprimento funcional 71 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R590-050HA06-11M.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R590-050HA06-11M
- Código compactado
- R590-050HA06-11M
- Material ID
- 5747709
- Família
- Ferramentas
- Tipo
- Fresa de facear cantos a 90° intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,035 kg
- EAN
- 11538763
- NCM
- 846610
- UNSPSC
- 23241624
- eCl@ss 13
- 21180801
- Origem
- SE
- Lançamento
- 12/08/2002
- CoroPak de lançamento
- 02.2
Arquivos CAD
- STP básico 76061437.stp
- STP detalhado 76061439.stp
- DXF 2D 76061438.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

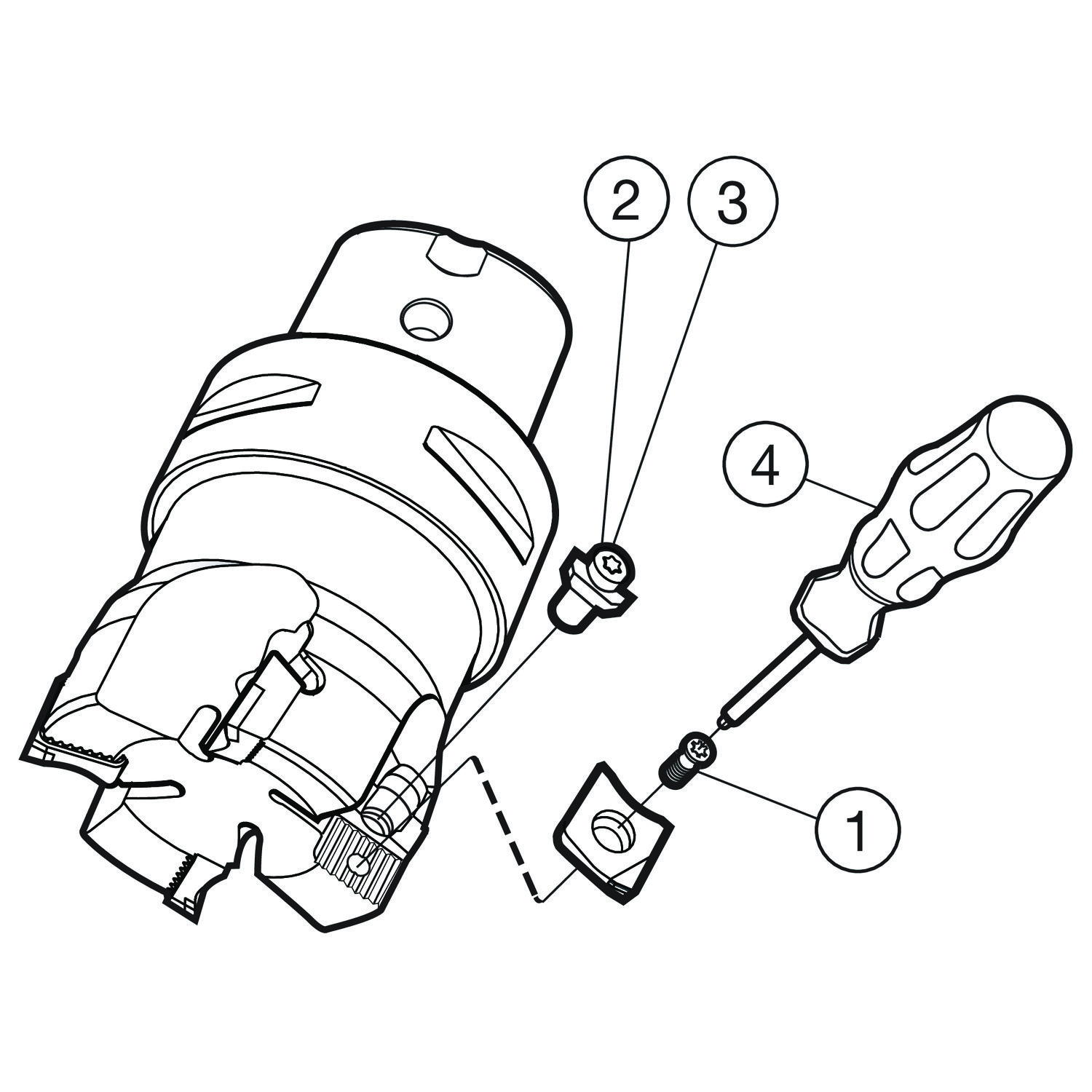

Itens inclusos
- 4 × 5513 020-25 Parafuso da pastilha
- 4 × 5513 014-021 Dispositivo de ajuste
- 1 × 5680 100-06 Torquímetro
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

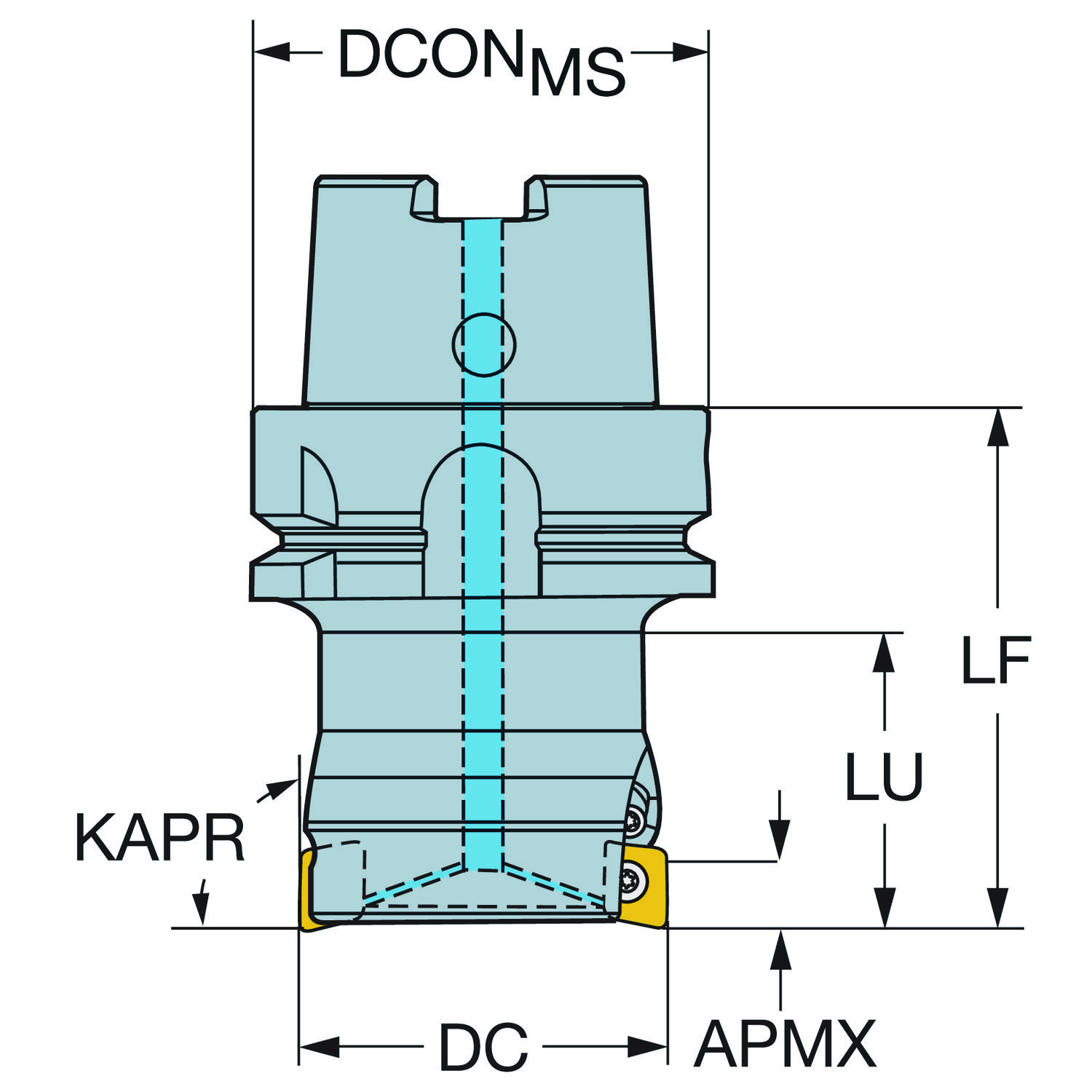

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de saída axial | GAMP | 8 |
| Ângulo de saída radial | GAMF | -12.6 |
| Ângulo máximo de usinagem em rampa | RMPX | 0 |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 11 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 71 mm |
| Comprimento total | OAL | 103 mm |
| Comprimento util | LU | 40 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro de corte | DC | 50 mm |
| Diâmetro funcional | DFC | 48.01 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 63 |
| Letra standard | STDLET | A |
| Número de pastilhas | CICT_1 | 4 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Numero standard | STDNO | ISO12164-1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_1 | CoroMill 590 — tamanho 11 (R590-1105) |
| Passo diferencial de corte | CPDF | Não |
| Peso do item | WT | 1.035 kg |
| Pressão de refrigeração | CP | 10 bar |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX | 11 mm |
| Profundidade máxima de mergulho | AZ | 0 mm |
| Propriedade antivibração | DPC | Não |
| Razão de largura de corte máxima | AERMX | 0.8 |
| Recurso de corte central | CCC | Não |
| Rotação máxima | RPMX | 20000 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 Nm |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 29 no catálogo
R590-1105H-PR5-NL CD10 Pastilha CoroMill® Century para fresamento Entrega imediata
L590-1105H-ZC2-KL CB50 Pastilha CoroMill® Century para fresamento
L590-1105H-ZC2-KW CB50 Pastilha CoroMill® Century para fresamento
R590-110504H-KTW 1020 Pastilha CoroMill® Century para fresamento
R590-110504H-NL H10 Pastilha CoroMill® Century para fresamento
R590-110504H-NW H10 Pastilha CoroMill® Century para fresamento
R590-110504H-PR2-NFRCD10 Pastilha CoroMill® Century para fresamento
R590-110504H-PTW 1130 Pastilha CoroMill® Century para fresamento
R590-110504H-PTW 1230 Pastilha CoroMill® Century para fresamento
R590-110508H-KL 1020 Pastilha CoroMill® Century para fresamento
R590-110508H-KL 1220 CoroMill® Century, insert for milling
R590-110508H-KW 1020 Pastilha CoroMill® Century para fresamento
R590-110508H-KW 1220 CoroMill® Century, insert for milling
R590-110508H-PL 1130 Pastilha CoroMill® Century para fresamento
R590-110508H-PL 1230 Pastilha CoroMill® Century para fresamento
R590-110508H-PR2-KM CB50 Pastilha CoroMill® Century para fresamento
R590-110508H-PR2-KW CB50 Pastilha CoroMill® Century para fresamento
R590-110508H-PW 1130 Pastilha CoroMill® Century para fresamento
R590-110508H-PW 1230 Pastilha CoroMill® Century para fresamento
R590-1105H-PC2-NL CD10 Pastilha CoroMill® Century para fresamento
R590-1105H-PC5-NL CD10 Pastilha CoroMill® Century para fresamento
R590-1105H-PR2-NL CD10 Pastilha CoroMill® Century para fresamento
R590-1105H-PS2-NL CD10 Pastilha CoroMill® Century para fresamento
R590-1105H-PS5-NL CD10 Pastilha CoroMill® Century para fresamento R590-1105H-RC2-NW CD10 Pastilha CoroMill® Century para fresamento R590-1105H-RR2-NW CD10 Pastilha CoroMill® Century para fresamento R590-1105H-RS2-NW CD10 Pastilha CoroMill® Century para fresamento
R590-1105H-ZC2-KL CB50 Pastilha CoroMill® Century para fresamento
R590-1105H-ZC2-KW CB50 Pastilha CoroMill® Century para fresamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
