Sandvik Coromant · Catálogo · Pastilhas
Pastilhas · Milling insert - general
L590-1105H-ZC2-KL CB50
Pastilha CoroMill® Century para fresamento
Pastilha para fresamento para ferro fundido (ISO K) · classe CB50 com cobertura Uncoated Grade · espessura 5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Classe CB50
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- L590-1105H-ZC2-KL CB50
- Código compactado
- L590-1105H-ZC2-KLCB50
- Material ID
- 5734966
- Família
- Pastilhas
- Tipo
- Milling insert - general
- Classe
- CB50
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- CBN
- Material ISO principal
- K
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário (kg)
- 3.38 Gram
- EAN
- 12076013
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Origem
- PL
- Lançamento
- 15/08/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 670 m/min
- Avanço por dente
- 0,2 mm
- Espessura máxima do cavaco
- 0,2 mm
- Vida da ferramenta
- 1.800 s
Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.
Indexable Milling · Ângulo de posição 90°
| Material | vc m/min | fz mm | hex mm | Vida |
|---|---|---|---|---|
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 670 (490 – 910) | 0,2 (0,1 – 0,3) | 0,2 (0,1 – 0,3) | 1.800 s |
| H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC | 140 (110 – 155) | 0,12 (0,07 – 0,2) | 0,12 (0,07 – 0,2) | 1.800 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

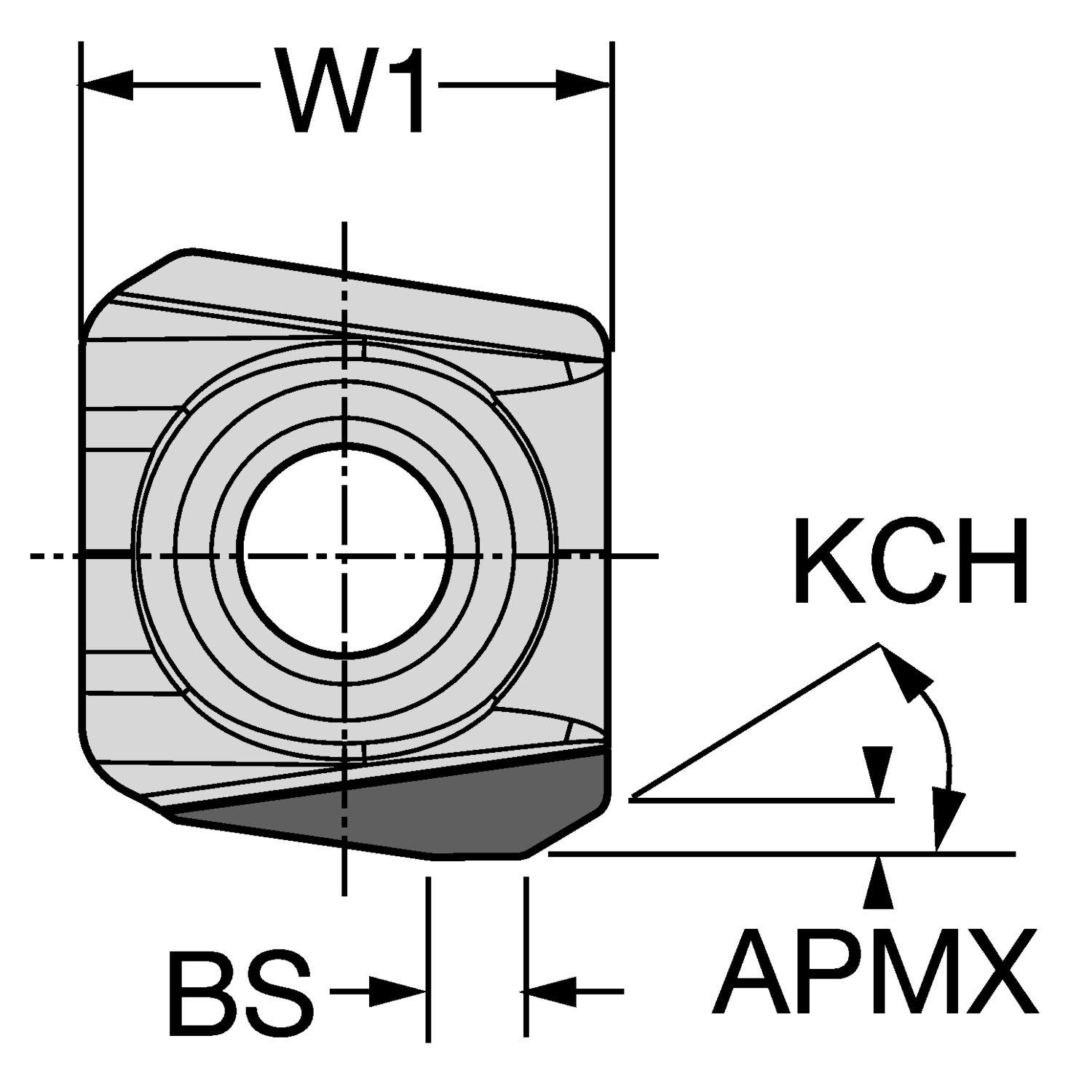

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 20 |
| Chanfro de canto | KCH | 60 |
| Classe | GRADE | CB50 |
| Código de condições da aresta de corte | CECC | sharp |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 11 |
| Comprimento da aresta alisadora | BS | 2.35 mm |
| Comprimento efetivo da aresta de corte | LE | 3 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | KL |
| Diâmetro do furo de fixação | D1 | 4.6 mm |
| Espessura da pastilha | S | 5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 590 -1105 |
| ISO Cutting Tool Material | ISOMAT | CBN high content |
| ISO nível de classificação de material Primário | TMC1 | K |
| ISO nível de classificação de material Secundário | TMC1 | H |
| ISO nível de classificação de material Todos | TMC1 | KH |
| Largura da pastilha | W1 | 11.5 mm |
| Número de arestas de corte | CEDC | 1 |
| Profundidade de corte máxima | APMX | 1.2 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo de operação | CTPT | light |
