Pastilhas · Pastilha de fresamento — geral

R590-1105H-PR5-NL CD10

Pastilha CoroMill® Century para fresamento

Pastilha para fresamento para não ferrosos e alumínio (ISO N) · classe CD10 com cobertura Uncoated Grade · raio de ponta 0,4 mm, espessura 5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Classe CD10 Preço na loja

Indicada em 1º lugar para: N (não ferrosos)

Entrega imediata

R$ 6.341,45a caixa · 5 un · R$ 1.268,29/un

A quantidade sobe de caixa em caixa (5 un). Prazo e condições da loja Hailtools. Como comprar

R$ 6.341,45 a caixa · 5 un

Entrega imediata · em estoque

Dados principais

Código ISO
R590-1105H-PR5-NL CD10
Código compactado
R590-1105H-PR5-NLCD10
Material ID
5747711
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
CD10
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
PCD
Material ISO principal
N
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário
6,28 g
EAN
11538505
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182090
Origem
PL
Lançamento
12/08/2002
CoroPak de lançamento
02.2

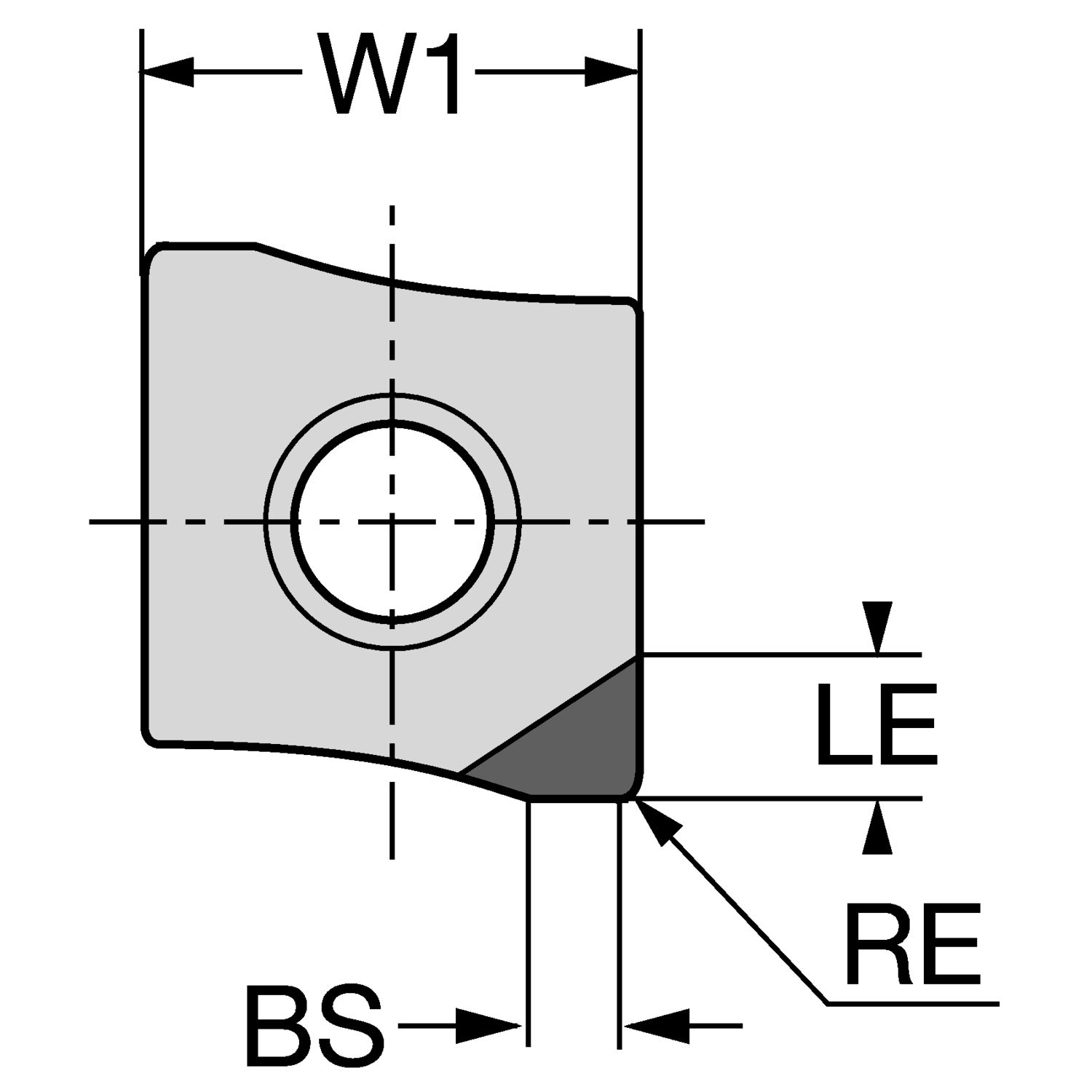

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R590-1105H-PR5-NL CD10 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 388 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
1.600 m/min
Avanço por dente
0,15 mm
Espessura máxima do cavaco
0,15 mm
Vida da ferramenta
1.800 s

Para Não ferrosos · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 90°

Material vc m/minfz mmhex mm Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 1.600 (1.250 – 1.850)0,15 (0,05 – 0,3)0,15 (0,05 – 0,3) 1.800 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte principal KRINS 90
Ângulo da fase frontal GB 5
Ângulo de saída da pastilha GAN 20
Classe GRADE CD10
Código de condições da aresta de corte CECC Chanfrada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 11
Comprimento da aresta alisadora BS 2.2 mm
Comprimento efetivo da aresta de corte LE 6 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD NL
Diâmetro do furo de fixação D1 4.6 mm
Espessura da pastilha S 5 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 590 -1105
ISO Cutting Tool Material ISOMAT PCD
ISO nível de classificação de material Primário TMC1 N
ISO nível de classificação de material Todos TMC1 N
Largura da fase plana BN 0.3 mm
Largura da pastilha W1 11.5 mm
Número de arestas de corte CEDC 1
Peso do item WT 0.00628 kg
Profundidade de corte máxima APMX 5 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio da aresta alisadora BSR 200 mm
Raio do canto RE 0.4 mm
Sensor embutido SEP Não
Sentido HAND Direita
Substrato SUBSTRATE DP
Tipo de operação CTPT Leve

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
