R590-110504H-NW H10
Pastilha CoroMill® Century para fresamento

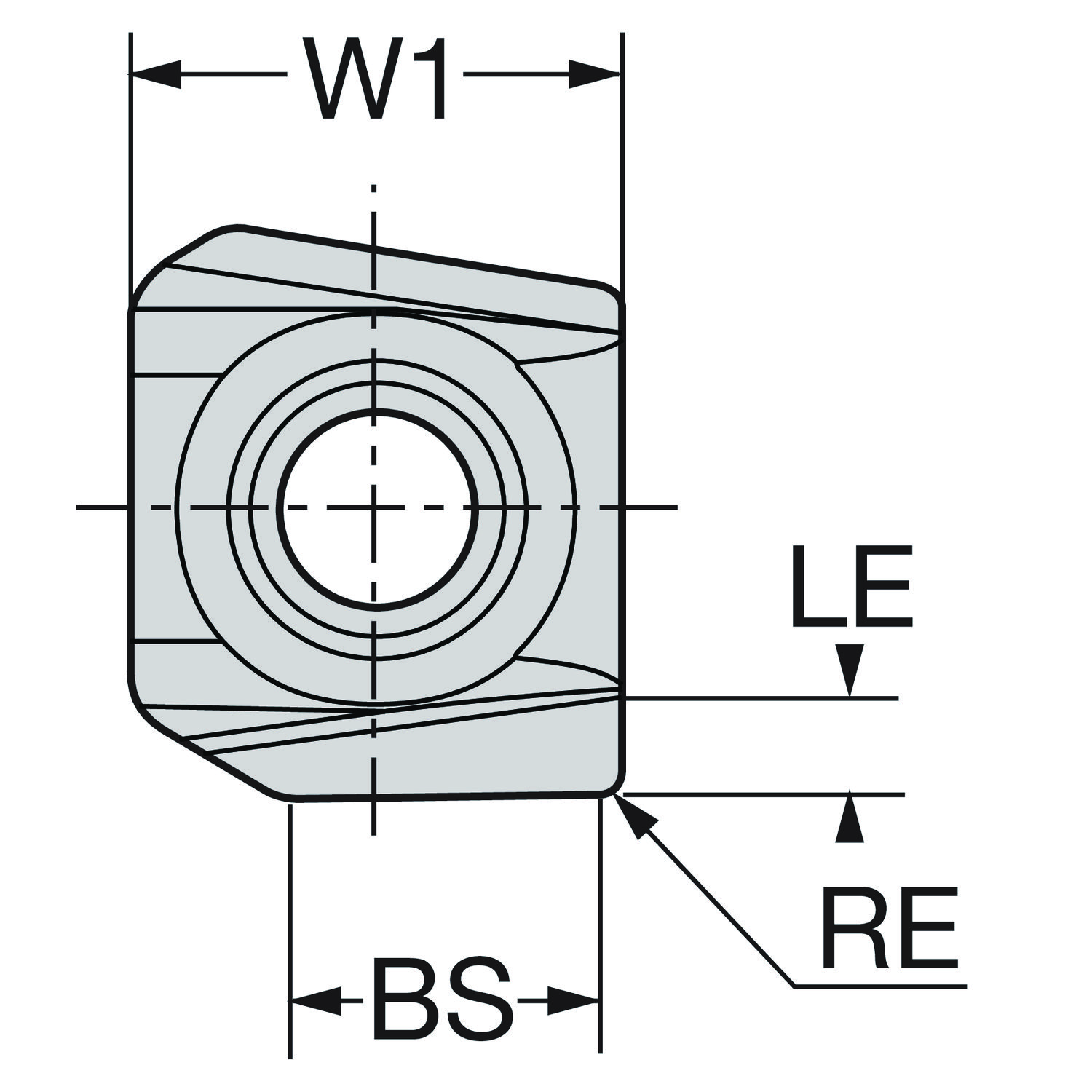

Pastilha para fresamento · classe H10 com cobertura Uncoated Grade · raio de ponta 0,4 mm, espessura 5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe H10
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- R590-110504H-NW H10
- Código compactado
- R590-110504H-NWH10
- Material ID
- 5747601
- Família
- Pastilhas
- Tipo
- Milling insert - general
- Classe
- H10
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 6.06 Gram
- EAN
- 11538586
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Origem
- SE
- Lançamento
- 12/08/2002
- CoroPak de lançamento
- 02.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 5 |
| Classe | GRADE | H10 |
| Código de condições da aresta de corte | CECC | sharp |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 11 |
| Comprimento da aresta alisadora | BS | 7 mm |
| Comprimento efetivo da aresta de corte | LE | 2 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | NW |
| Diâmetro do furo de fixação | D1 | 4.6 mm |
| Espessura da pastilha | S | 5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 590 -1105 |
| ISO Cutting Tool Material | ISOMAT | Uncoated WC grain size <lt/>1 |
| ISO nível de classificação de material Todos | TMC1 | KN |
| Largura da pastilha | W1 | 11.5 mm |
| Número de arestas de corte | CEDC | 1 |
| Profundidade de corte máxima | APMX | 2 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 0.4 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de operação | CTPT | light |
