Pastilhas · Pastilha de fresamento — geral
R590-110508H-PR2-KW CB50
Pastilha CoroMill® Century para fresamento
Pastilha para fresamento · classe CB50 com cobertura Uncoated Grade · raio de ponta 0,8 mm, espessura 5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Classe CB50
Indicada em 1º lugar para: K (ferro fundido), H (aços endurecidos)
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R590-110508H-PR2-KW CB50.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R590-110508H-PR2-KW CB50
- Código compactado
- R590-110508H-PR2-KWCB50
- Material ID
- 6136352
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- CB50
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- CBN
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 7,12 g
- EAN
- 26136352
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Origem
- PL
- Lançamento
- 25/02/2012
- CoroPak de lançamento
- 12.1
Arquivos CAD
- STP básico 73139913.stp
- STP detalhado 73139914.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

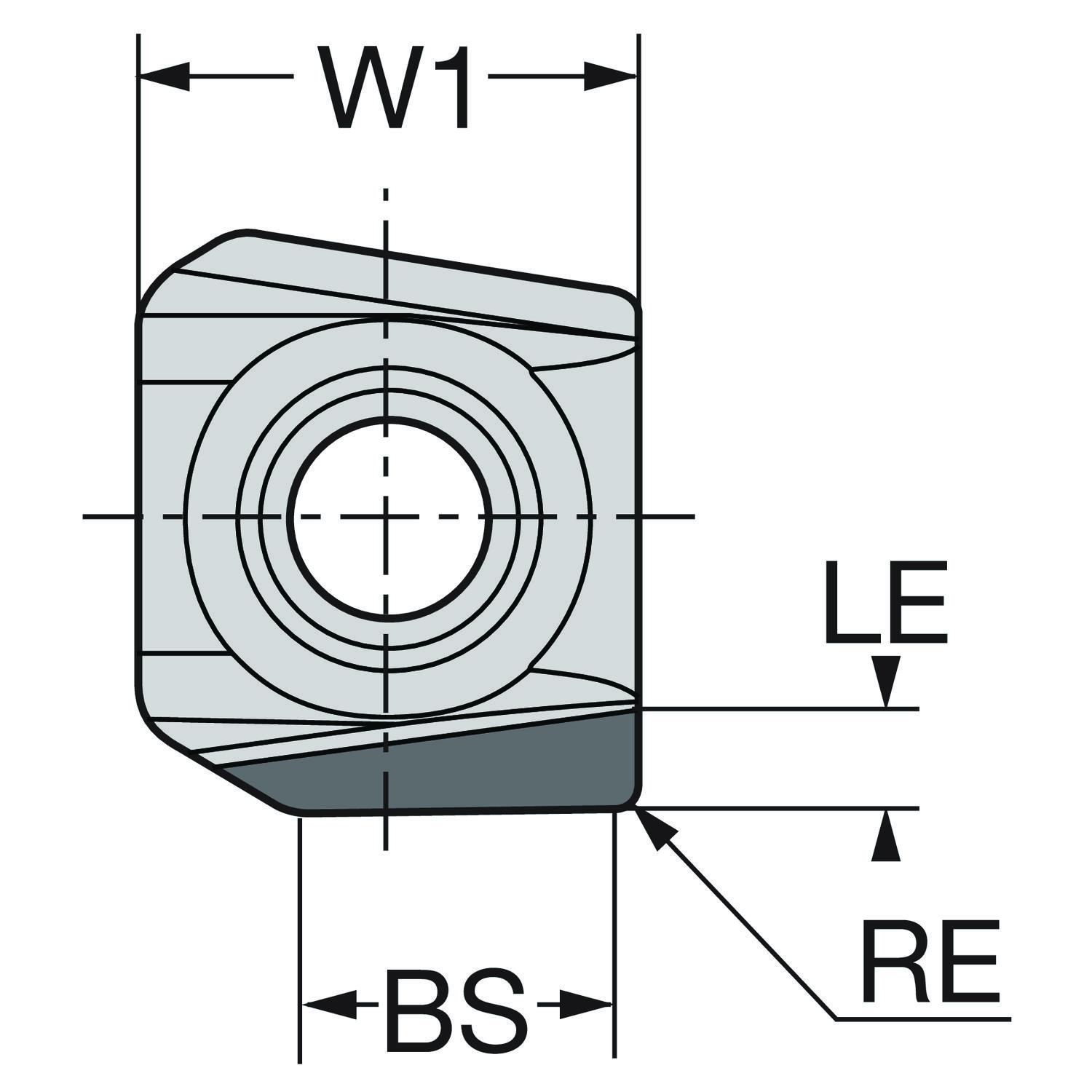

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte principal | KRINS | 90 |
| Ângulo de saída da pastilha | GAN | 5 |
| Classe | GRADE | CB50 |
| Código de condições da aresta de corte | CECC | Aresta viva |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 11 |
| Comprimento da aresta alisadora | BS | 7.1 mm |
| Comprimento efetivo da aresta de corte | LE | 2 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | NW |
| Diâmetro do furo de fixação | D1 | 4.6 mm |
| Espessura da pastilha | S | 5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 590 -1105 |
| ISO Cutting Tool Material | ISOMAT | CBN de alto teor |
| ISO nível de classificação de material Todos | TMC1 | KH |
| Largura da pastilha | W1 | 11.5 mm |
| Número de arestas de corte | CEDC | 1 |
| Peso do item | WT | 0.00712 kg |
| Profundidade de corte máxima | APMX | 2 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio da aresta alisadora | BSR | 393 mm |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Substrato | SUBSTRATE | BH |
| Tipo de operação | CTPT | Leve |
