Adaptação · Adaptador estacionário — reto
QSM12-N1212
Adaptador de haste de fixação QSM
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$2.698,72a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para QSM12-N1212.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- QSM12-N1212
- Código compactado
- QSM12-N1212
- Material ID
- 8631356
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,084 kg
- EAN
- 7323228273944
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022035
- Origem
- DE
- Lançamento
- 25/09/2024
- CoroPak de lançamento
- 24.2
Arquivos CAD
- STP básico 255252810.stp
- STP detalhado 255252811.stp
- DXF 2D 255612193.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

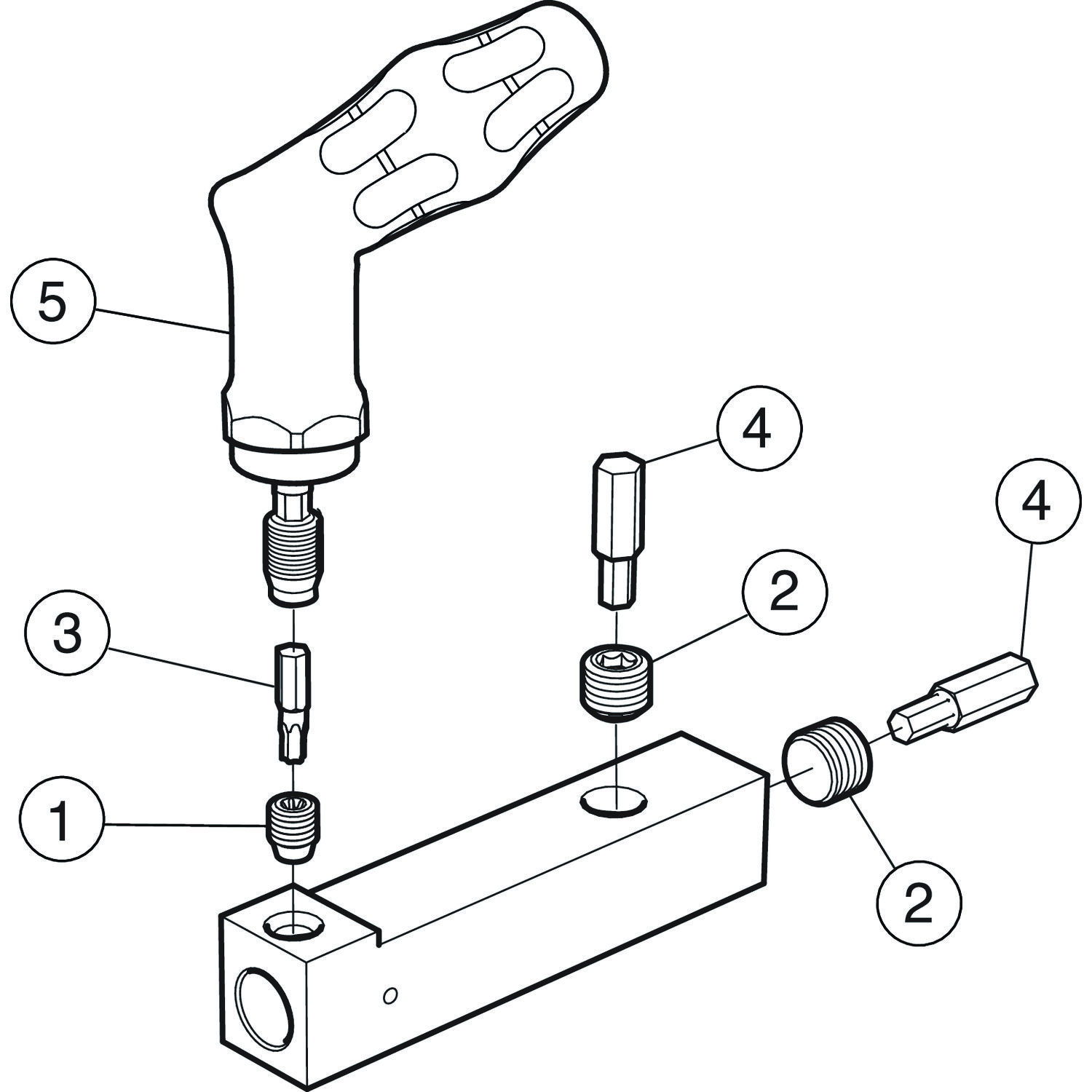

Itens inclusos
- 1 × 5514 046-02 Parafuso de fixação
- 2 × 3214 013-01 Parafuso tampão
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.494 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

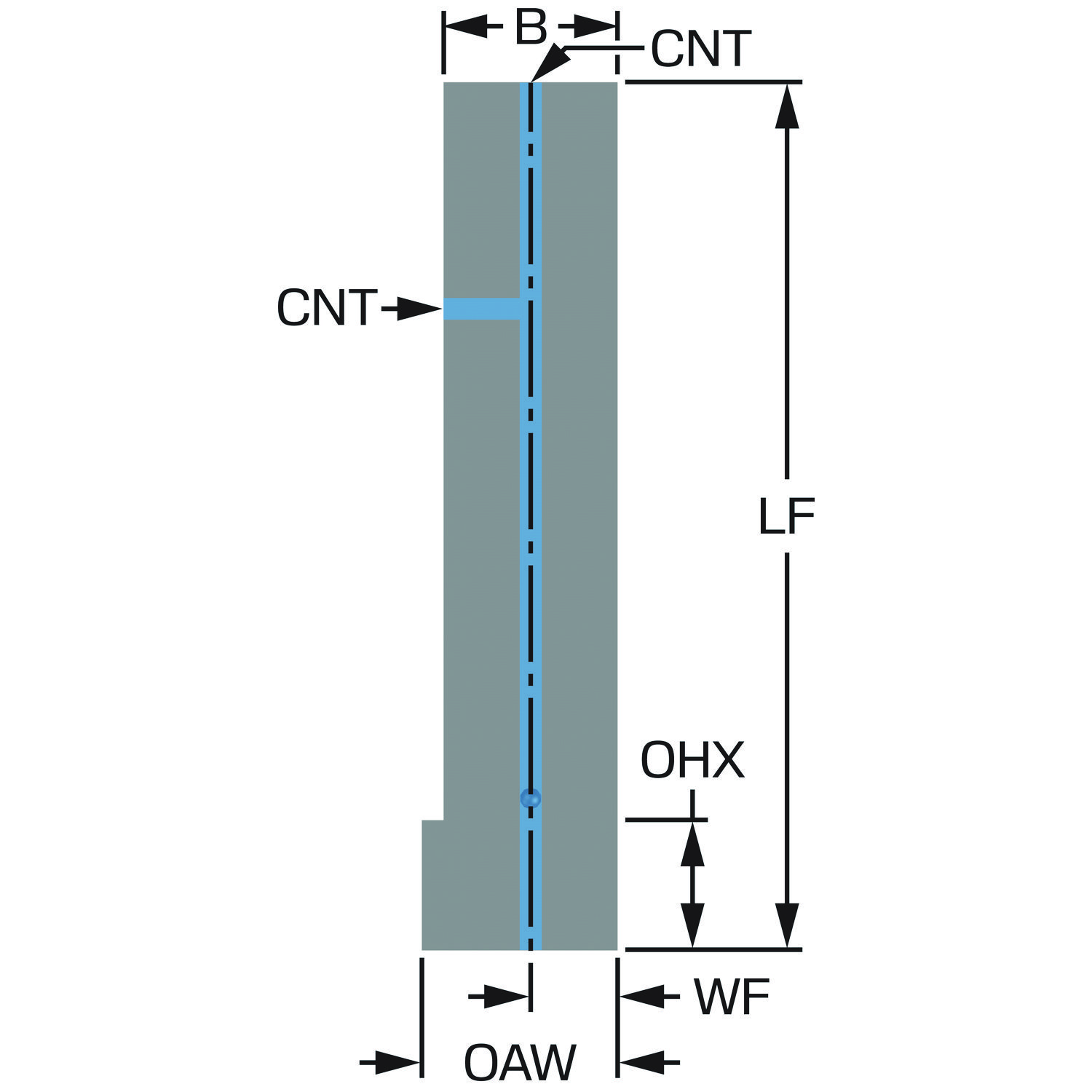

| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 12 mm |
| Altura funcional | HF_1 | 6 mm |
| Altura funcional | HF_2 | 6 mm |
| Altura total | OAH | 12 mm |
| Balanço máximo | OHX | 12 mm |
| Balanço mínimo | OHN | 12 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento de fixação | LSCMS | 68 mm |
| Comprimento funcional | LF_1 | 80 mm |
| Comprimento funcional | LF_2 | 80 mm |
| Comprimento total | OAL | 80 mm |
| Diâmetro funcional | DFC | 9.4 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste retangular — métrica: 12 x 12 |
| Direção de interface de adaptação da peça | ADINTWS | QS Micro polígono cone com retangular face contato — tamanho 12R |
| Largura da haste | B | 12 mm |
| Largura funcional | WF_1 | 6 mm |
| Largura funcional | WF_2 | 6 mm |
| Largura total | OAW | 16 mm |
| Peso do item | WT | 0.084 kg |
| Pressão de refrigeração | CP | 150 bar |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tamanho da rosca da entrada para refrigeração | CNT | M6 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 12 no catálogo
