QSM12-SMALR-3A
Ferramenta CoroCut XS QSM para cortes e canais

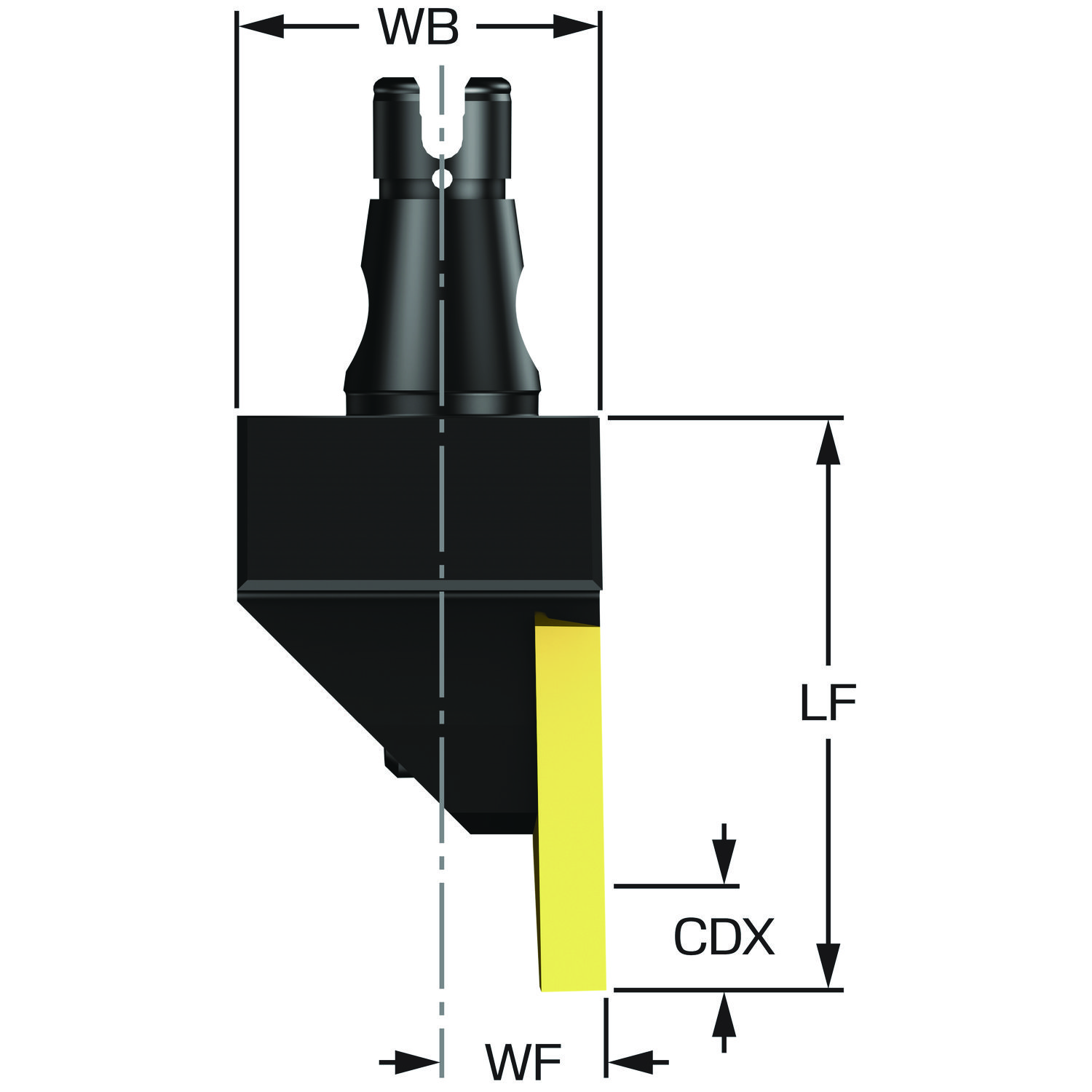

Ferramenta para torneamento · comprimento funcional 28 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- QSM12-SMALR-3A
- Código compactado
- QSM12-SMALR-3A
- Material ID
- 8608132
- Família
- Ferramentas
- Tipo
- Radial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 0.032 Kilogram
- EAN
- 7323228194522
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181012
- Origem
- IN
- Lançamento
- 25/09/2024
- CoroPak de lançamento
- 24.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|

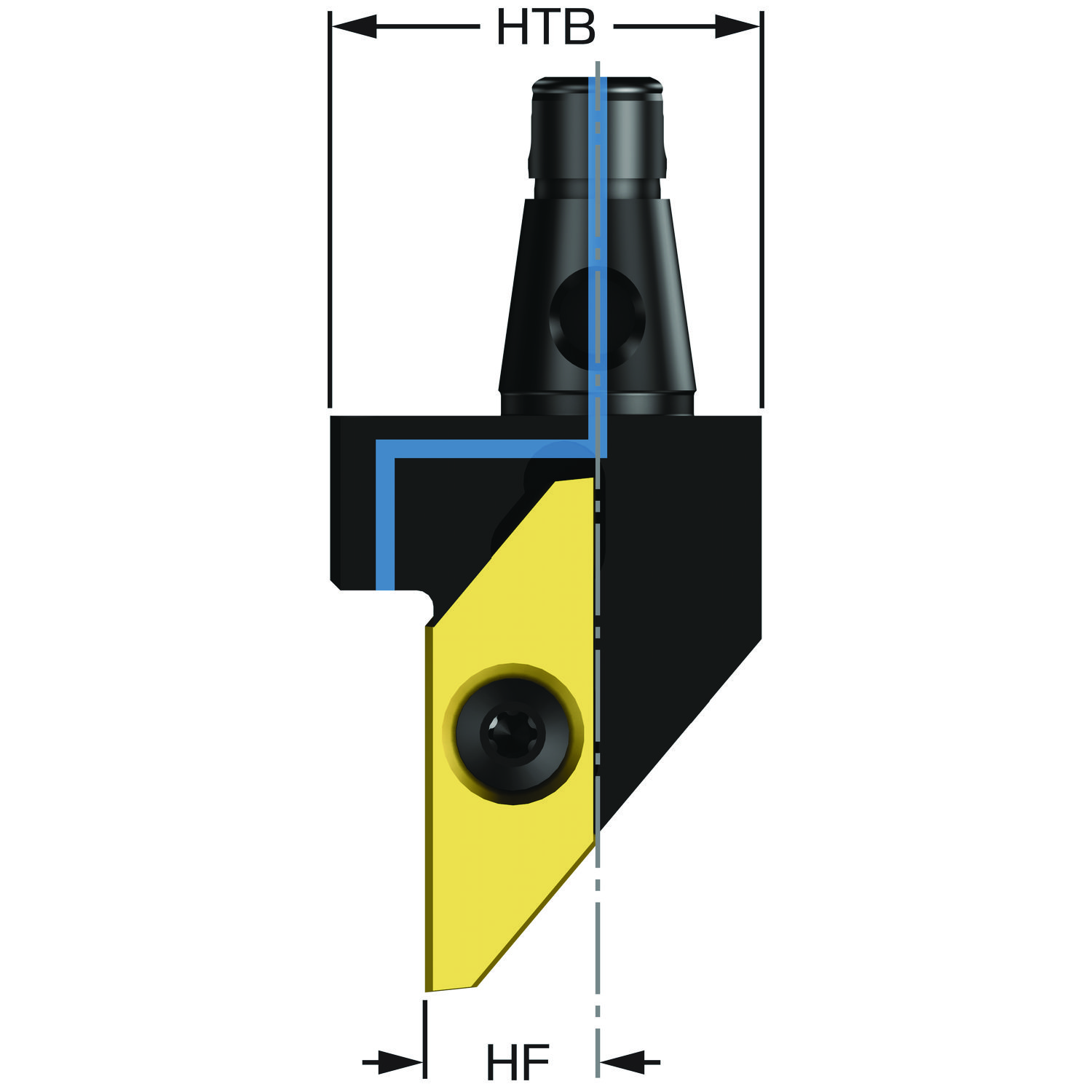

| Altura funcional | HF | 6 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 28 mm |
| Balanço mínimo | OHN | 28 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 3 |
| Código do tamanho do assento da pastilha | SSC_N | 3 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF | 28 mm |
| Comprimento total | OAL | 44.5 mm |
| Coolant exit supply type | CXST | over the cutting edge |
| Direção da interface de adaptação da máquina | ADINTMS | QS Micro polygon taper with rectangular face contact -size 12R |
| Identificação da pastilha padrão | MIID | MACR 3 200-N |
| Largura funcional | WF | 6 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut XS -size 3R (MACR 3 200-N) |
| Pressão de refrigeração | CP | 150 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | axial inclined focused exit with nozzle |
| Torque | TQ | 1.2 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 129 no catálogo
MABR 3 003 1025 Pastilha CoroCut® XS para torneamento
MABR 3 003 1105 Pastilha CoroCut® XS para torneamento
MABR 3 003 1205 Pastilha CoroCut® XS para torneamento Recomendado MABR 3 003 H13A Pastilha CoroCut® XS para torneamento MABR 3 005 1025 Pastilha CoroCut® XS para torneamento MABR 3 005 1105 Pastilha CoroCut® XS para torneamento MABR 3 005 1205 Pastilha CoroCut® XS para torneamento Recomendado MABR 3 005 H13A Pastilha CoroCut® XS para torneamento MABR 3 010 1025 Pastilha CoroCut® XS para torneamento MABR 3 010 1105 Pastilha CoroCut® XS para torneamento MABR 3 010 1205 Pastilha CoroCut® XS para torneamento Recomendado MABR 3 010 H13A Pastilha CoroCut® XS para torneamento MABR 3 020 1025 Pastilha CoroCut® XS para torneamento MABR 3 020 1105 Pastilha CoroCut® XS para torneamento MABR 3 020 1205 Pastilha CoroCut® XS para torneamento Recomendado MABR 3 020 H13A Pastilha CoroCut® XS para torneamento
MACL 3 070-L 1205 Pastilha CoroCut® XS para cortes Recomendado MACL 3 200-L 1205 Pastilha CoroCut® XS para cortes Recomendado
MACR 3 070-L 1025 Pastilha CoroCut® XS para cortes
MACR 3 070-L 1105 Pastilha CoroCut® XS para cortes MACR 3 070-N 1025 Pastilha CoroCut® XS para cortes MACR 3 070-N 1105 Pastilha CoroCut® XS para cortes MACR 3 070-R 1025 Pastilha CoroCut® XS para cortes MACR 3 100-L 1025 Pastilha CoroCut® XS para cortes MACR 3 100-L 1105 Pastilha CoroCut® XS para cortes MACR 3 100-L 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 100-N 1025 Pastilha CoroCut® XS para cortes MACR 3 100-N 1105 Pastilha CoroCut® XS para cortes
MACR 3 100-N 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 100-R 1025 Pastilha CoroCut® XS para cortes
MACR 3 100-R H13A Pastilha CoroCut® XS para cortes
MACR 3 100-T 1025 Pastilha CoroCut® XS para cortes
MACR 3 100-T 1105 Pastilha CoroCut® XS para cortes
MACR 3 100-T 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 150-L 1025 Pastilha CoroCut® XS para cortes MACR 3 150-L 1105 Pastilha CoroCut® XS para cortes MACR 3 150-L 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 150-N 1025 Pastilha CoroCut® XS para cortes MACR 3 150-N 1105 Pastilha CoroCut® XS para cortes MACR 3 150-N 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 150-R 1025 Pastilha CoroCut® XS para cortes MACR 3 150-R H13A Pastilha CoroCut® XS para cortes MACR 3 150-R20 1025 Pastilha CoroCut® XS para cortes MACR 3 150-T 1025 Pastilha CoroCut® XS para cortes MACR 3 150-T 1105 Pastilha CoroCut® XS para cortes MACR 3 150-T 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 200-L 1025 Pastilha CoroCut® XS para cortes MACR 3 200-L 1105 Pastilha CoroCut® XS para cortes MACR 3 200-L 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 200-N 1025 Pastilha CoroCut® XS para cortes MACR 3 200-N 1105 Pastilha CoroCut® XS para cortes MACR 3 200-N 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 200-R 1025 Pastilha CoroCut® XS para cortes MACR 3 200-R H13A Pastilha CoroCut® XS para cortes MACR 3 200-R20 1025 Pastilha CoroCut® XS para cortes MACR 3 200-T 1025 Pastilha CoroCut® XS para cortes MACR 3 200-T 1105 Pastilha CoroCut® XS para cortes MACR 3 200-T 1205 Pastilha CoroCut® XS para cortes Recomendado MACR 3 250-T 1025 Pastilha CoroCut® XS para cortes MACR 3 250-T 1105 Pastilha CoroCut® XS para cortes MACR 3 250-T 1205 Pastilha CoroCut® XS para cortes Recomendado
MAFR 3 003 1025 Pastilha CoroCut® XS para torneamento
MAFR 3 003 1105 Pastilha CoroCut® XS para torneamento
MAFR 3 003 1205 Pastilha CoroCut® XS para torneamento Recomendado MAFR 3 003 H13A Pastilha CoroCut® XS para torneamento MAFR 3 005 1025 Pastilha CoroCut® XS para torneamento MAFR 3 005 1105 Pastilha CoroCut® XS para torneamento MAFR 3 005 1205 Pastilha CoroCut® XS para torneamento Recomendado MAFR 3 005 H13A Pastilha CoroCut® XS para torneamento MAFR 3 010 1025 Pastilha CoroCut® XS para torneamento MAFR 3 010 1105 Pastilha CoroCut® XS para torneamento MAFR 3 010 1205 Pastilha CoroCut® XS para torneamento Recomendado MAFR 3 010 H13A Pastilha CoroCut® XS para torneamento MAFR 3 020 1025 Pastilha CoroCut® XS para torneamento MAFR 3 020 1105 Pastilha CoroCut® XS para torneamento MAFR 3 020 1205 Pastilha CoroCut® XS para torneamento Recomendado MAFR 3 020 H13A Pastilha CoroCut® XS para torneamento
MAGR 3 050 1025 Pastilha CoroCut® XS para usinagem de canais
MAGR 3 050 H13A Pastilha CoroCut® XS para usinagem de canais MAGR 3 075 1025 Pastilha CoroCut® XS para usinagem de canais MAGR 3 075 H13A Pastilha CoroCut® XS para usinagem de canais MAGR 3 100 1025 Pastilha CoroCut® XS para usinagem de canais MAGR 3 100 H13A Pastilha CoroCut® XS para usinagem de canais MAGR 3 125 1025 Pastilha CoroCut® XS para usinagem de canais MAGR 3 125 H13A Pastilha CoroCut® XS para usinagem de canais MAGR 3 150 1025 Pastilha CoroCut® XS para usinagem de canais MAGR 3 150 H13A Pastilha CoroCut® XS para usinagem de canais MAGR 3 175 1025 Pastilha CoroCut® XS para usinagem de canais MAGR 3 175 H13A Pastilha CoroCut® XS para usinagem de canais MAGR 3 200 1025 Pastilha CoroCut® XS para usinagem de canais MAGR 3 200 H13A Pastilha CoroCut® XS para usinagem de canais MAGR 3 250 1025 Pastilha CoroCut® XS para usinagem de canais
MATR 3 60-A 1025 Pastilha CoroCut® XS para torneamento de roscas
MATR 3 60-A 1105 Pastilha CoroCut® XS para torneamento de roscas
MATR 3 60-A 1205 CoroCut® XS, insert for thread turning MATR 3 60-A H13A Pastilha CoroCut® XS para torneamento de roscas MATR 3 60-C 1025 Pastilha CoroCut® XS para torneamento de roscas MATR 3 60-C 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3 60-C 1205 CoroCut® XS, insert for thread turning MATR 3 60-C H13A Pastilha CoroCut® XS para torneamento de roscas MATR 3 60-N 1025 Pastilha CoroCut® XS para torneamento de roscas MATR 3 60-N 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3 60-N 1205 CoroCut® XS, insert for thread turning MATR 3 60-N H13A Pastilha CoroCut® XS para torneamento de roscas
MATR 3-MM01F-020-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-025-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-030-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-035-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-040-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-045-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-050-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-070-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-075-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-080-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-100-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-125-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-MM01F-150-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-NT01F-140-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-NT01F-180-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-NT01F-270-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-UN01F-320-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-UN01F-400-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-UN01F-480-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-UN01F-560-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-UN01F-640-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-UN01F-720-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-UN01F-800-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-WH01F-190-A 1105 Pastilha CoroCut® XS para torneamento de roscas MATR 3-WH01F-280-A 1105 Pastilha CoroCut® XS para torneamento de roscas Nada com esse termo. Tente só o início do código.

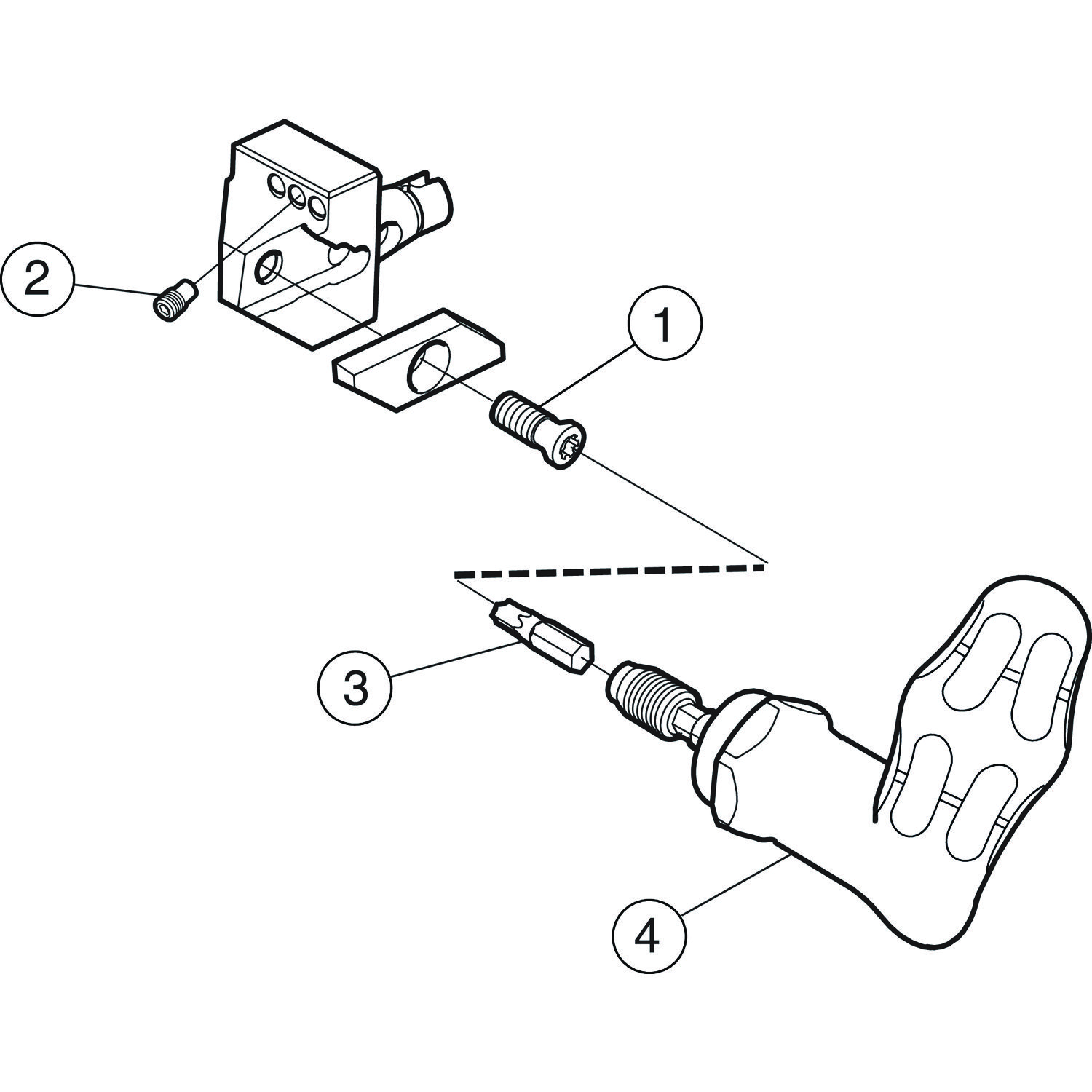

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 027-01
5691 026-13
5680 084-19
