Pastilhas · Pastilha de corte e canal
MACR 3 200-T 1025
Pastilha CoroCut® XS para cortes
Pastilha geradora de perfil para aço (ISO P) · classe 1025 com cobertura PVD · espessura 3,175 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Classe 1025
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MACR 3 200-T 1025.
Vídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre GC1025 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- MACR 3 200-T 1025
- Código compactado
- MACR3200-T1025
- Material ID
- 5735434
- Família
- Pastilhas
- Tipo
- Pastilha de corte e canal
- Classe
- 1025
- Cobertura
- TIALN+TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- P
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 3,28 g
- EAN
- 11882032
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182101
- Origem
- JP
- Lançamento
- 09/08/2004
- CoroPak de lançamento
- 04.2
Arquivos CAD
- STP básico 76971473.stp
- STP detalhado 76971474.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 150 m/min
- Avanço por rotação
- 0,08 mm/r
- Profundidade de corte
- 2 mm
- Espessura máxima do cavaco
- 0,08 mm/r
- Vida da ferramenta
- 900 s
Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.
Lista oficial de materiais da Sandvik Coromant · ver todos

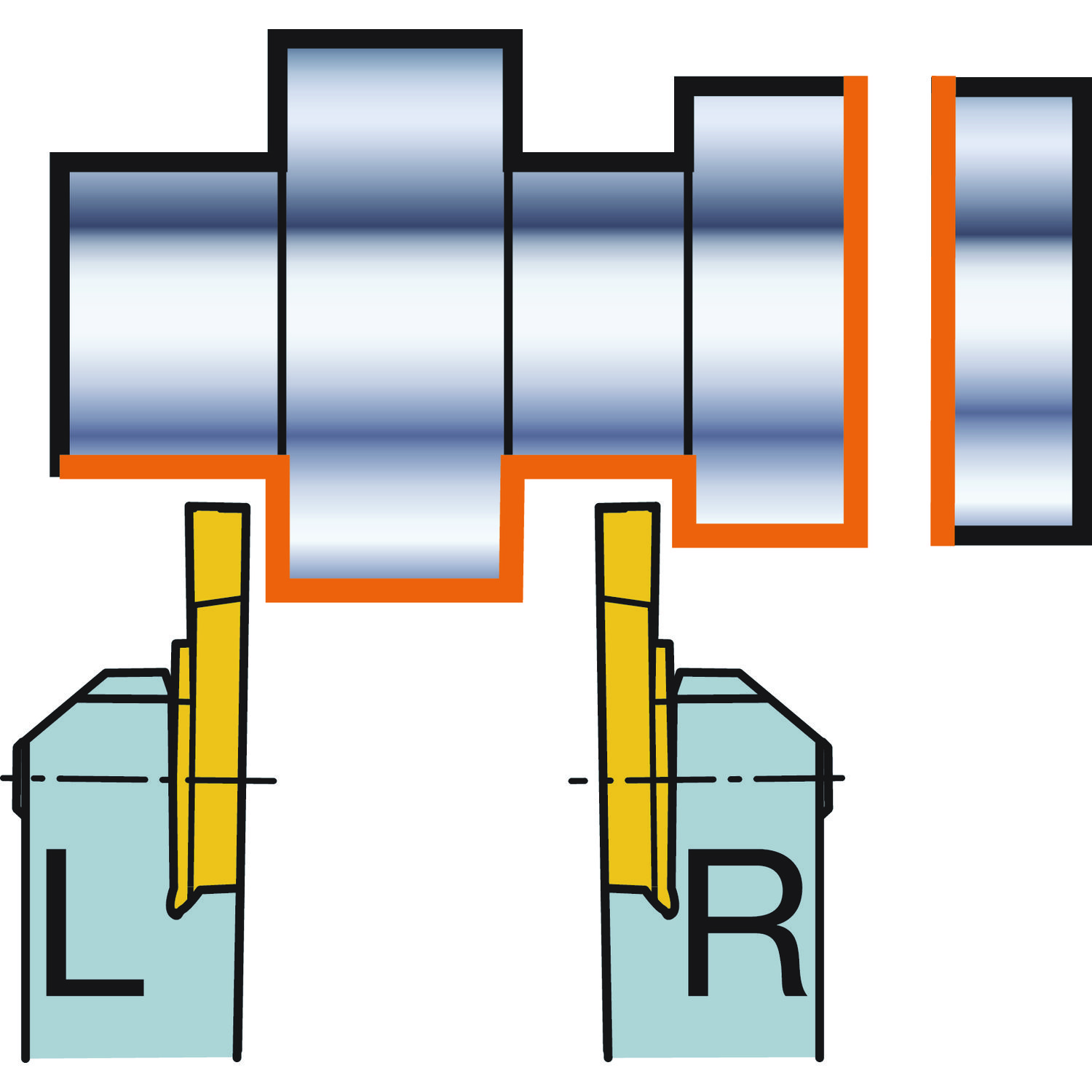

Sangramento e canais · Primary (Radial) KAPR 90°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 150 (130 – 190) | 0,08 (0,02 – 0,14) | 0,08 (0,02 – 0,14) | 2 (0,1 – 4) | 900 s |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 135 (115 – 170) | 0,08 (0,02 – 0,14) | 0,08 (0,02 – 0,14) | 2 (0,1 – 4) | 900 s |
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 290 (36 – 360) | 0,08 (0,02 – 0,14) | 0,08 (0,02 – 0,14) | 2 (0,1 – 4) | 3.600 s |
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 34 (29 – 45) | 0,08 (0,02 – 0,14) | 0,08 (0,02 – 0,14) | 2 (0,1 – 4) | 900 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

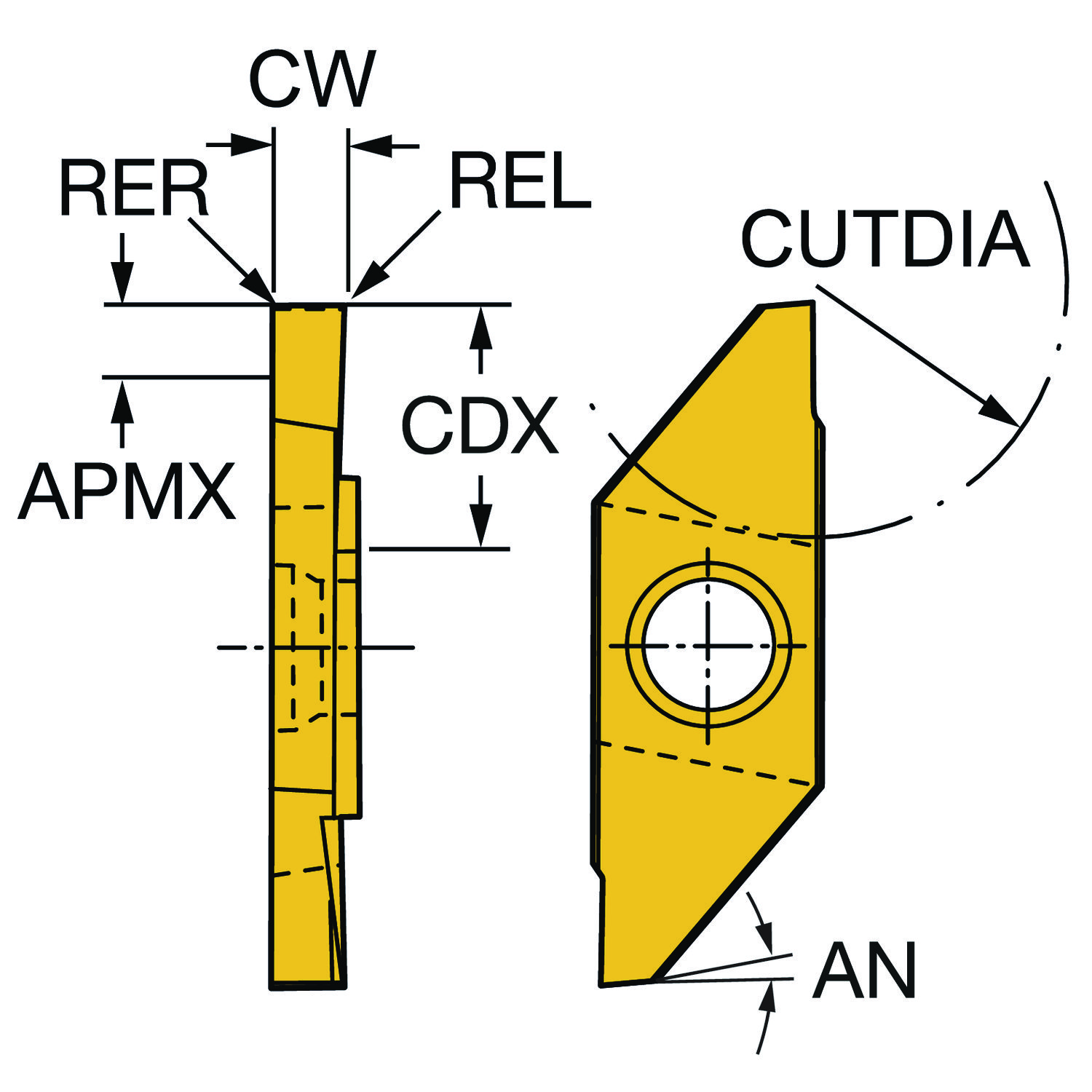

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de folga principal | AN | 6 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Classe | GRADE | 1025 |
| Cobertura | COATING | PVD TiAlN+TiN |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 3 |
| Código do tamanho do assento da pastilha | SSC_N | 3 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MAC |
| Espessura da pastilha | S | 3.175 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroCut XS — tamanho 3R |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | M |
| ISO nível de classificação de material Todos | TMC1 | PMKNS |
| Largura de corte | CW | 2 mm |
| Maior tolerância da largura de corte | CWTOLU | 0.02 mm |
| Maior tolerância do raio de canto | RETOLU | 0.03 mm |
| Menor tolerância da largura de corte | CWTOLL | -0.02 mm |
| Menor tolerância do raio de canto | RETOLL | -0.03 mm |
| Número de arestas de corte | CEDC | 2 |
| Peso do item | WT | 0.00328 kg |
| Profundidade de corte máxima | APMX | 3 mm |
| Profundidade máxima de corte | CDX | 8.2 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Dupla face |
| Raio de canto esquerdo | REL | 0.05 mm |
| Raio do canto direito | RER | 0.05 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de operação | CTPT | Acabamento |
