Adaptação · Adaptador estacionário — reto
C3-ASHR-18085-12
Coromant Capto® para adaptador com haste retangular
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-ASHR-18085-12.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C3-ASHR-18085-12
- Código compactado
- C3-ASHR-18085-12
- Material ID
- 6078846
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 464 g
- EAN
- 26078846
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- US
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
- STP básico 76664483.stp
- STP detalhado 76664482.stp
- DXF 2D 76664481.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 3 × 3214 020-358 Parafuso
- 1 × 5691 034-01 Bico de refrigeração
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

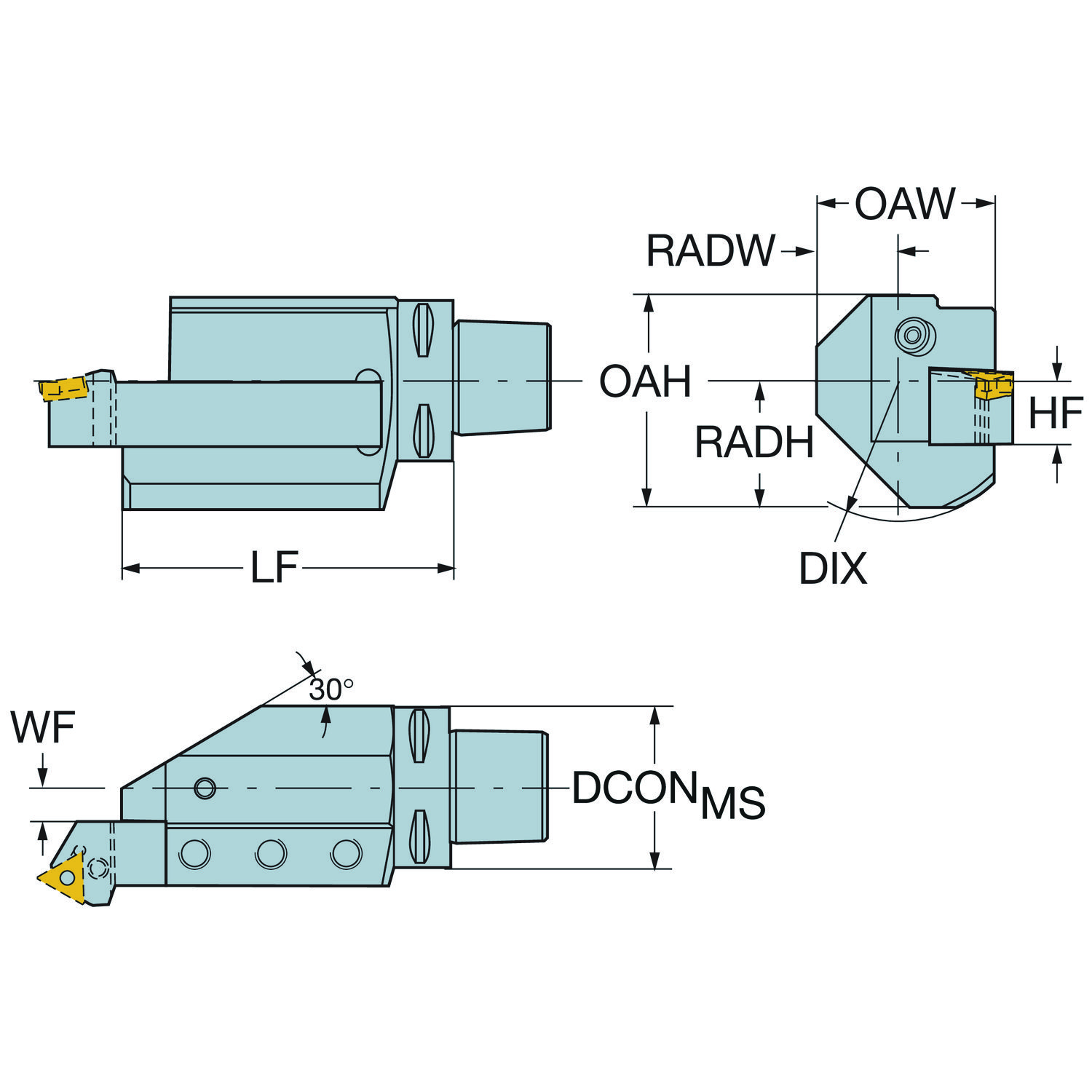

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 12 mm |
| Altura total | OAH | 38.5 mm |
| Balanço máximo | OHX | 85 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF_1 | 85 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C3 |
| Direção de interface de adaptação da peça | ADINTWS | Haste retangular — métrica: 12 x 12 |
| Largura funcional | WF_1 | 6 mm |
| Largura total | OAW | 34.5 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada direcionada com bico |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 116 no catálogo
266LFA-1212-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
266LFA-1212-16-S Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
266RFA-1212-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
266RFA-1212-16-S Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
C2R-RS12-LD08DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-LD11DS Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-LE08DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-LE11DS Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-LE12DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-LF10DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-LF15DS Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-LG12DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RD08DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RD11DS Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RE08DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RE11DS Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RE12DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RF10DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RF15DS Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-RS12-RG12DB Ferramenta convencional CoroCut® 2 para corte e usinagem de canais Recomendado
CSKPL 1212F 09 Cápsula T-Max® S para torneamento
CSKPR 1212F 09 Cápsula T-Max® S para torneamento
CTDPR 1212F 11 Porta Ferramenta convencional T-Max® S para torneamento
CTFPL 1212F 11 Porta Ferramenta convencional T-Max® S para torneamento
CTFPR 1212F 11 Porta Ferramenta convencional T-Max® S para torneamento
CTGPL 1212F 11 Porta Ferramenta convencional T-Max® S para torneamento
CTGPR 1212F 11 Porta Ferramenta convencional T-Max® S para torneamento
CXS-1212-04FN Haste retangular para adaptador CoroTurn® XS
CXS-1212-04L Haste retangular para adaptador CoroTurn® XS
CXS-1212-04R Haste retangular para adaptador CoroTurn® XS
CXS-1212-05FN Haste retangular para adaptador CoroTurn® XS
CXS-1212-05L Haste retangular para adaptador CoroTurn® XS
CXS-1212-05R Haste retangular para adaptador CoroTurn® XS
CXS-1212-06FN Haste retangular para adaptador CoroTurn® XS
CXS-1212-06L Haste retangular para adaptador CoroTurn® XS
CXS-1212-06R Haste retangular para adaptador CoroTurn® XS
L151.20-1212-20 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-1212-25 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF123E08-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123E11-1212B-S Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123E12-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123F10-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123F15-1212B-S Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123G12-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123U06-1212BM Porta Ferramenta convencional CoroCut® 3 para cortes e canais
MBG-1212-09L Haste retangular para adaptador CoroCut® MB
MBG-1212-09R Haste retangular para adaptador CoroCut® MB
PSDNN 1212F 09 Porta Ferramenta convencional T-Max® P para torneamento
PSRNL 1212F 09 Porta Ferramenta convencional T-Max® P para torneamento
PSRNR 1212F 09 Porta Ferramenta convencional T-Max® P para torneamento
PTGNL 1212F 11 Porta Ferramenta convencional T-Max® P para torneamento
PTGNR 1212K11-S Porta Ferramenta convencional T-Max® P para torneamento
QD-LFE16-1212S Porta Ferramenta convencional CoroCut® QD para cortes e canais
QD-RFE16-1212S Porta Ferramenta convencional CoroCut® QD para cortes e canais
QSM12-N1212 Adaptador de haste de fixação QSM
R151.20-1212-20 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-1212-25 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF123E08-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123E11-1212B-S Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123E12-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123F10-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123F15-1212B-S Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123G12-1212B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123T06-1212BM Porta Ferramenta convencional CoroCut® 3 para cortes e canais
SCACL 1212K 09-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCACR 1212K 09-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCL 1212F 09-M Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCL 1212K 06-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCL 1212K 09-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCR 1212F 09-M Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCR 1212K 06-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCR 1212K 09-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDACL 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDACR 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDJCL 1212F 07 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDJCL 1212K 07-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDJCL 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDJCR 1212F 07 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDJCR 1212K 07-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDJCR 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDNCN 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SMALL 1212K 3 Porta Ferramenta convencional CoroCut® XS para cortes e canais
SMALR 1212K 3 Porta Ferramenta convencional CoroCut® XS para cortes e canais
SMALR 1212K 3-X Porta Ferramenta convencional CoroCut® XS para cortes e canais
SRDCN 1212F 06 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SSDCN 1212F 09-M Porta Ferramenta convencional CoroTurn® 107 para torneamento
STDCL 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STDCL 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STDCR 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STDCR 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STFCL 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STFCL 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STFCR 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STFCR 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STGCL 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STGCL 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STGCR 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STGCR 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
STJCL 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
STJCR 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVABL 1212K 11-S-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVABR 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVABR 1212K 11-S-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVABR 1212K 16-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBL 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBL 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBL 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBL 1212K 11-S-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBL 1212K 16-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBR 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBR 1212F 11-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBR 1212K 11-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBR 1212K 11-S-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBR 1212K 16-S Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVVBN 1212F 11 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVVBN 1212K 11-S-B1 Porta Ferramenta convencional CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
151.2-2020-21M Bloco porta-lâmina
151.2-2020-25 Bloco porta-lâmina
151.2-2520-25 Bloco porta-lâmina
151.2-3232-25 Bloco porta-lâmina
151.2-4040-45 Bloco porta-lâmina
570-3C 25 255 Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL
C5-570-2C 50 098-40L Coromant Capto® para adaptador CoroTurn® SL
C6-570-2C 60 112L40 Coromant Capto® para adaptador CoroTurn® SL
HT30D-CY16 156-16 Haste cilíndrica para adaptador CoroTurn® SL antivibratório
HT30D-CY20 200-20 Haste cilíndrica para adaptador CoroTurn® SL antivibratório
HT30D-CY25 255-25 Haste cilíndrica para adaptador CoroTurn® SL antivibratório
HT30D-CY32 320-32 Haste cilíndrica para adaptador CoroTurn® SL antivibratório Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
3214 020-358
