Adaptação · Adaptador de mandrilar com simetria de rotação

EH25-R824XS06-003

Coromant Capto® para adaptador CoroTurn® XS

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
EH25-R824XS06-003
Código compactado
EH25-R824XS06-003
Material ID
6424080
Família
Adaptação
Tipo
Adaptador de mandrilar com simetria de rotação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
109,6 g
EAN
26424080
NCM
820760
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

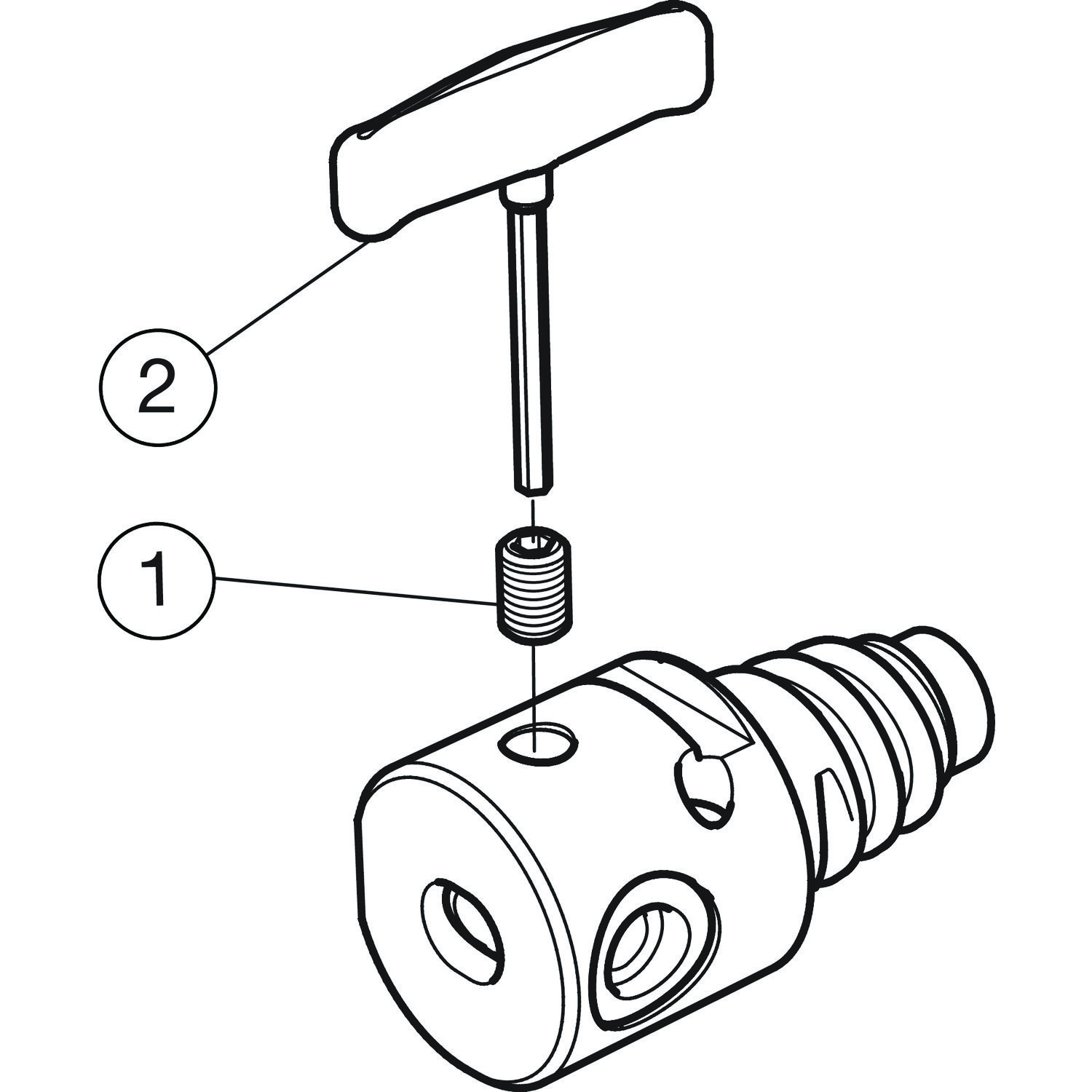

Itens inclusos

  • 2 × 5519 026-04 Parafuso de fixação

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

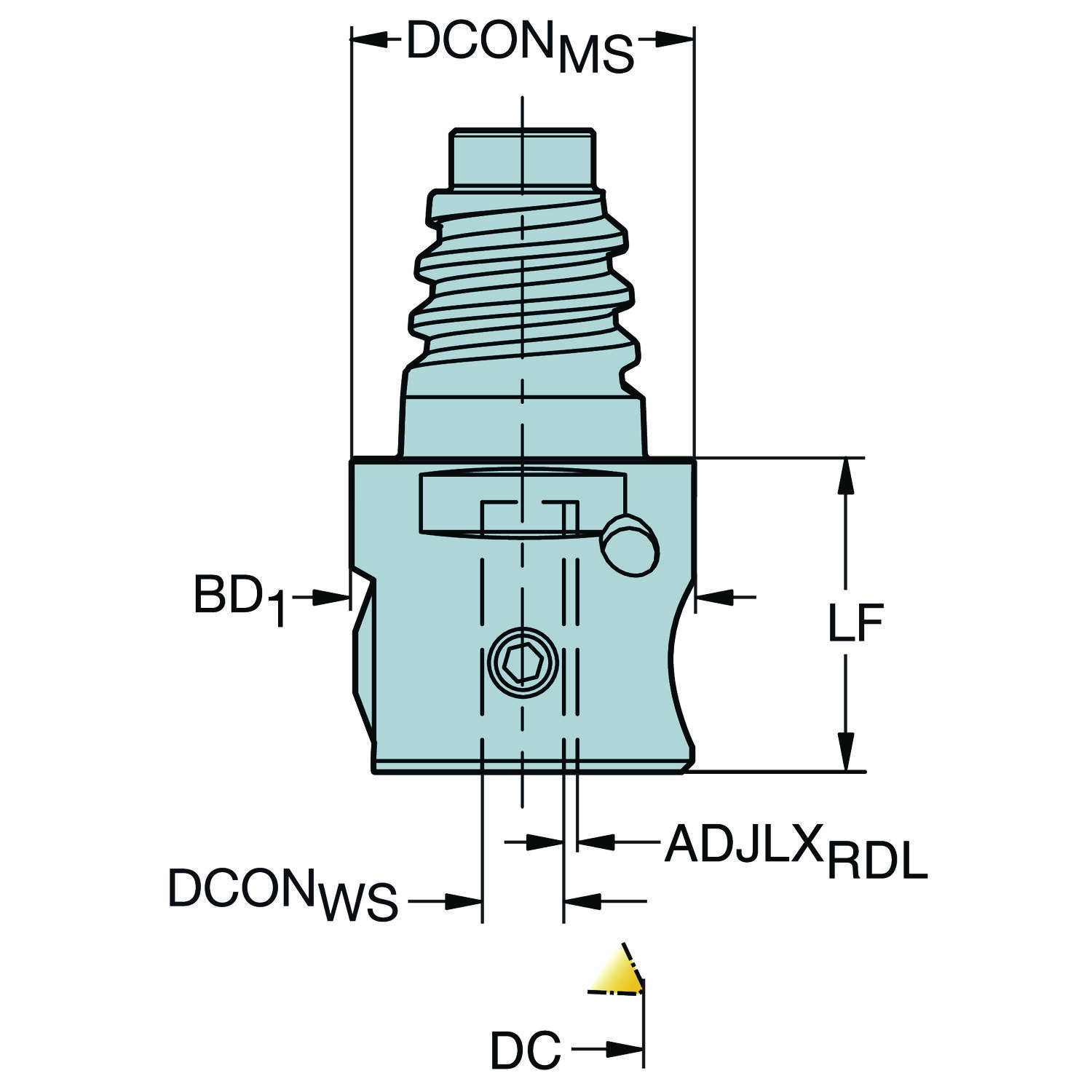

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCWS 19.3 mm
Comprimento do corpo LB_1 23 mm
Comprimento funcional LF_1 23 mm
Diâmetro da conexão DCONMS 24.2 mm
Diâmetro de corte máximo DCX 10 mm
Diâmetro do corpo BD_1 25 mm
Diâmetro mínimo de corte DCN 6 mm
Direção da interface de adaptação da máquina ADINTMS Coromant EH — métrica - E25
Direção de interface de adaptação da peça ADINTWS_1 CoroTurn XS — métrica: 6
Largura funcional WF_1 0 mm
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC_1 Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
