Adaptação · Adaptador rotativo

392.55EH-40 25 108

MAS-BT 403 para adaptador Coromant EH

Adaptador simétrico rotativo · comprimento funcional 108 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$4.660,38a unidade

Qtd.

Prazo e condições da loja Hailtools. Como comprar

R$4.660,38 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.55EH-40 25 108.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDF

Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO: 392.55EH-40 25 108
Código compactado: 392.55EH-4025108
Material ID: 6048670
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 1,521 kg
EAN: 26048670
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 20/09/2011
CoroPak de lançamento: 11.2

Arquivos CAD

Itens inclusos

1 × 5680 093-05 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 392.55EH-40 25 108 em realidade aumentada

RA no celular

Modelo gerado do CAD da fábrica, em escala real · 5.176 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (v_c, f_n, a_p) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

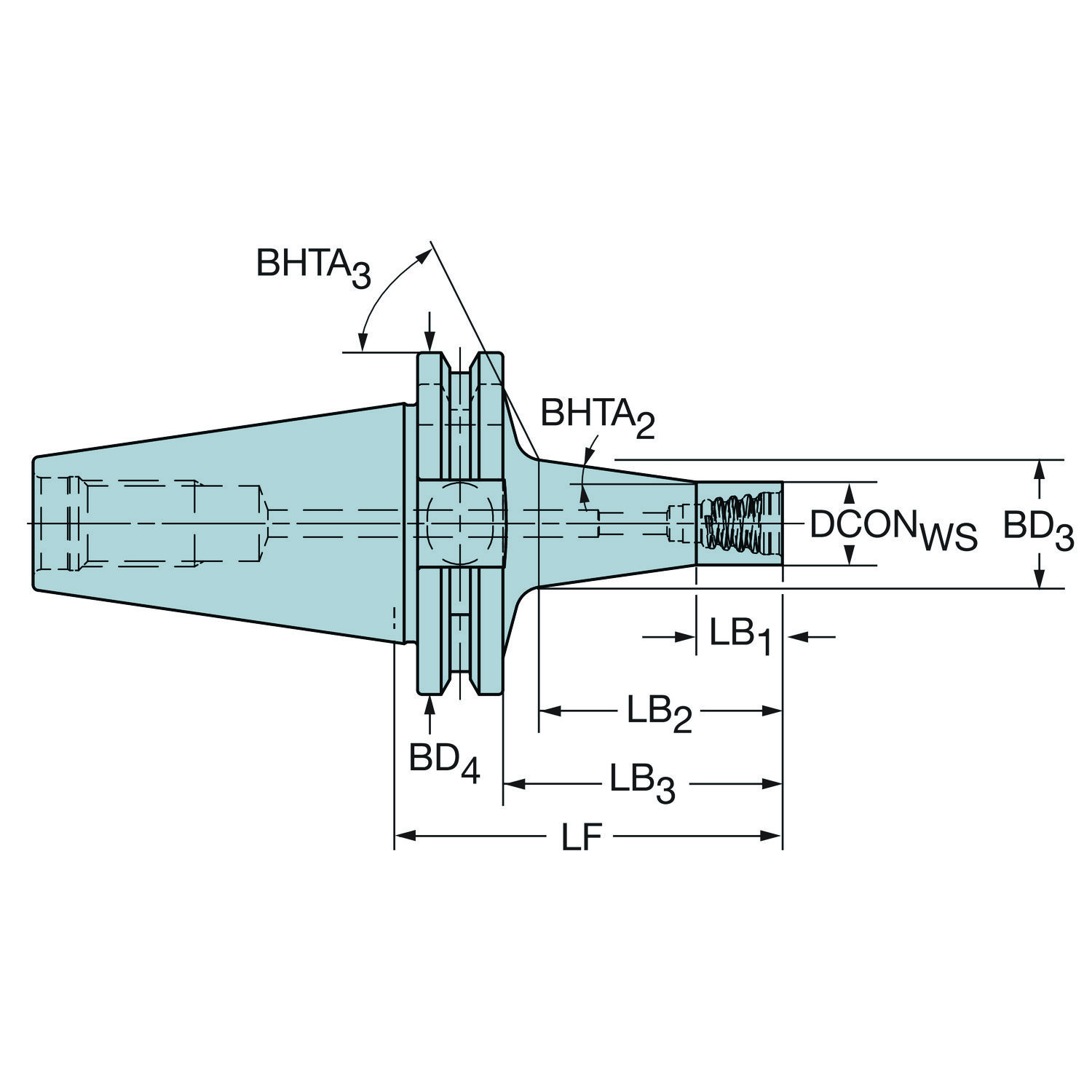

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	8
Ângulo de conicidade	BHTA_3	62
Ângulo de conicidade	BHTA_4	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	25 mm
Comprimento do corpo	LB_2	74.5 mm
Comprimento do corpo	LB_3	81 mm
Comprimento do corpo	LB_4	108 mm
Comprimento funcional	LF	108 mm
Diâmetro da conexão	DCONWS	24.1 mm
Diâmetro do corpo	BD_1	24.1 mm
Diâmetro do corpo	BD_2	24.1 mm
Diâmetro do corpo	BD_3	38 mm
Diâmetro do corpo	BD_4	63 mm
Direção da interface de adaptação da máquina	ADINTMS	MAS-BT403 -AD refrigeração central - BT40
Direção de interface de adaptação da peça	ADINTWS	Coromant EH — métrica - E25
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	18000
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Métrica M16
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	65 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
