Ferramentas · Ferramenta de mandrilar — intercambiável

BR20-36TC09F-EH25

Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20

Ferramenta de mandrilar · comprimento funcional 25 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
BR20-36TC09F-EH25
Código compactado
BR20-36TC09F-EH25
Material ID
7591834
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
245,74 g
EAN
7323223833235
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181203
Origem
DE,US
Lançamento
22/09/2018
CoroPak de lançamento
18.2

Arquivos CAD

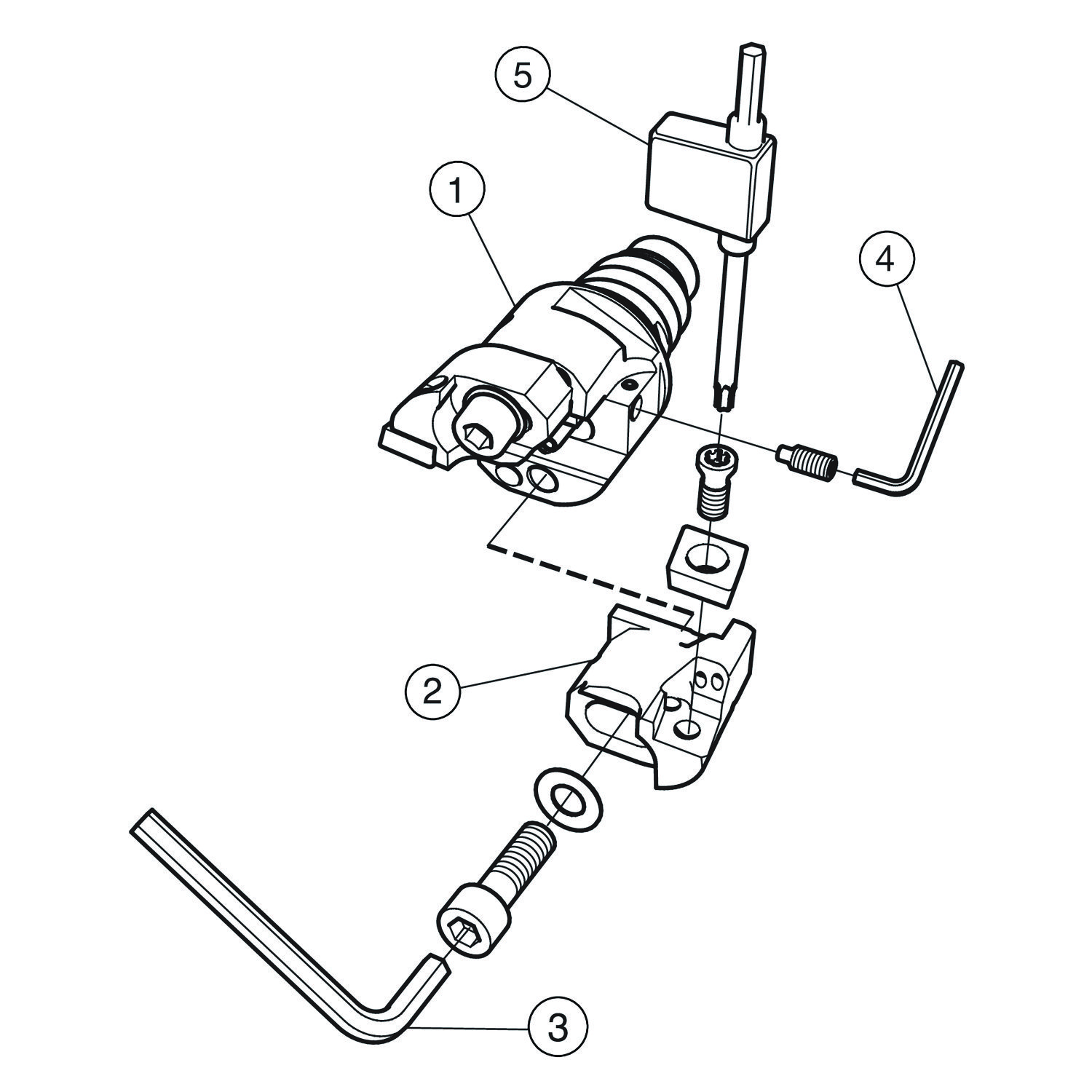

Itens inclusos

  • 1 × EH25-BR20-B-014 Adaptador
  • 1 × BR20-BA-TC09F-11 Corrediça
  • 1 × BR20-BB-TC09F-11 Corrediça

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

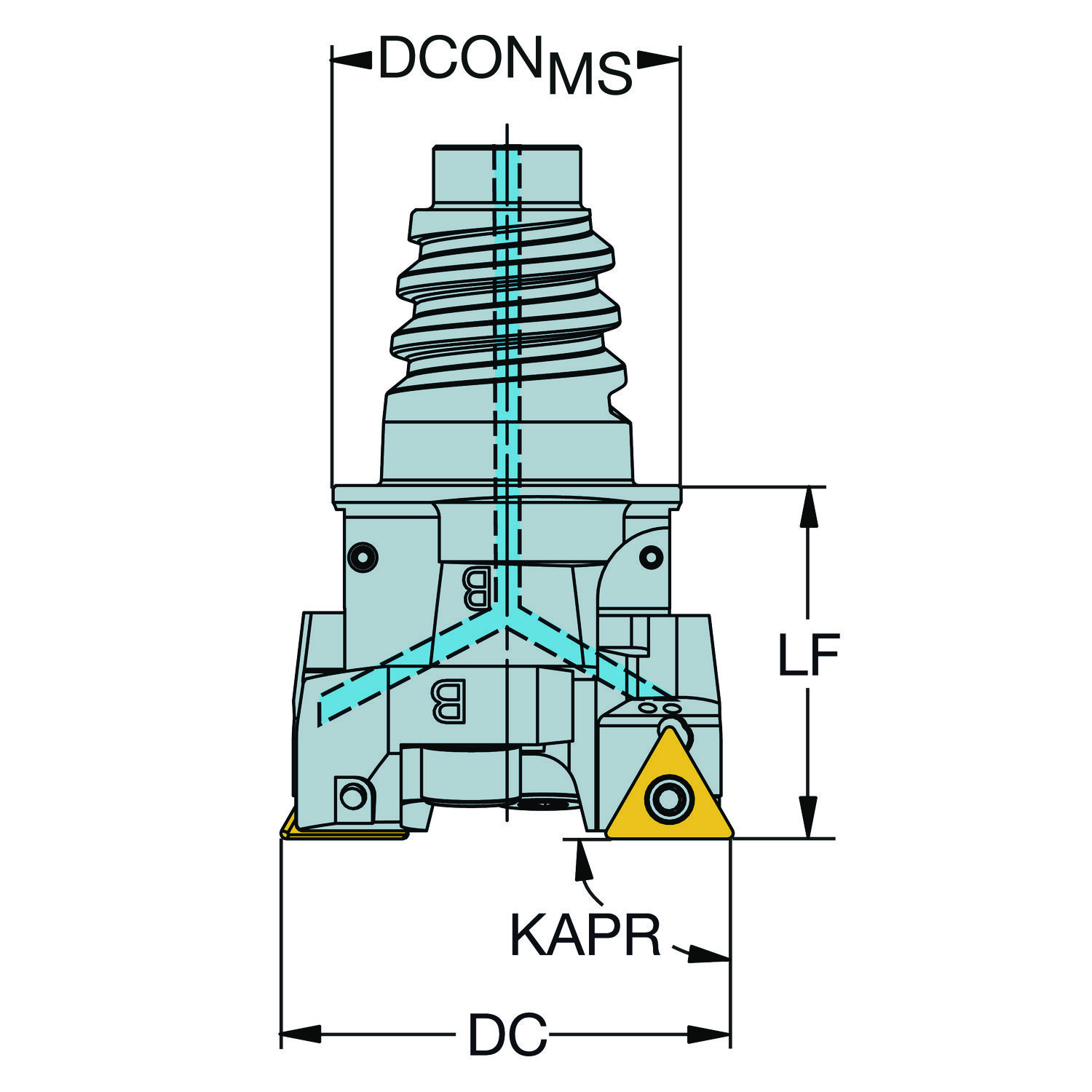

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 60
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 7/32
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 25 mm
Comprimento total OAL 49 mm
Diâmetro da conexão DCONMS 24.2 mm
Diâmetro de corte máximo DCX 36 mm
Diâmetro mínimo de corte DCN 28 mm
Direção da interface de adaptação da máquina ADINTMS Coromant EH — métrica - E25
Limite máximo de ajuste ADJLX 4 mm
Número de pastilhas CICT 2
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 090204
Peso do item WT 0.24574 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Torque TQ 0.8 Nm
Torque TQ 0.8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
