HA06-EH25-25-059

HSK para adaptador Coromant EH

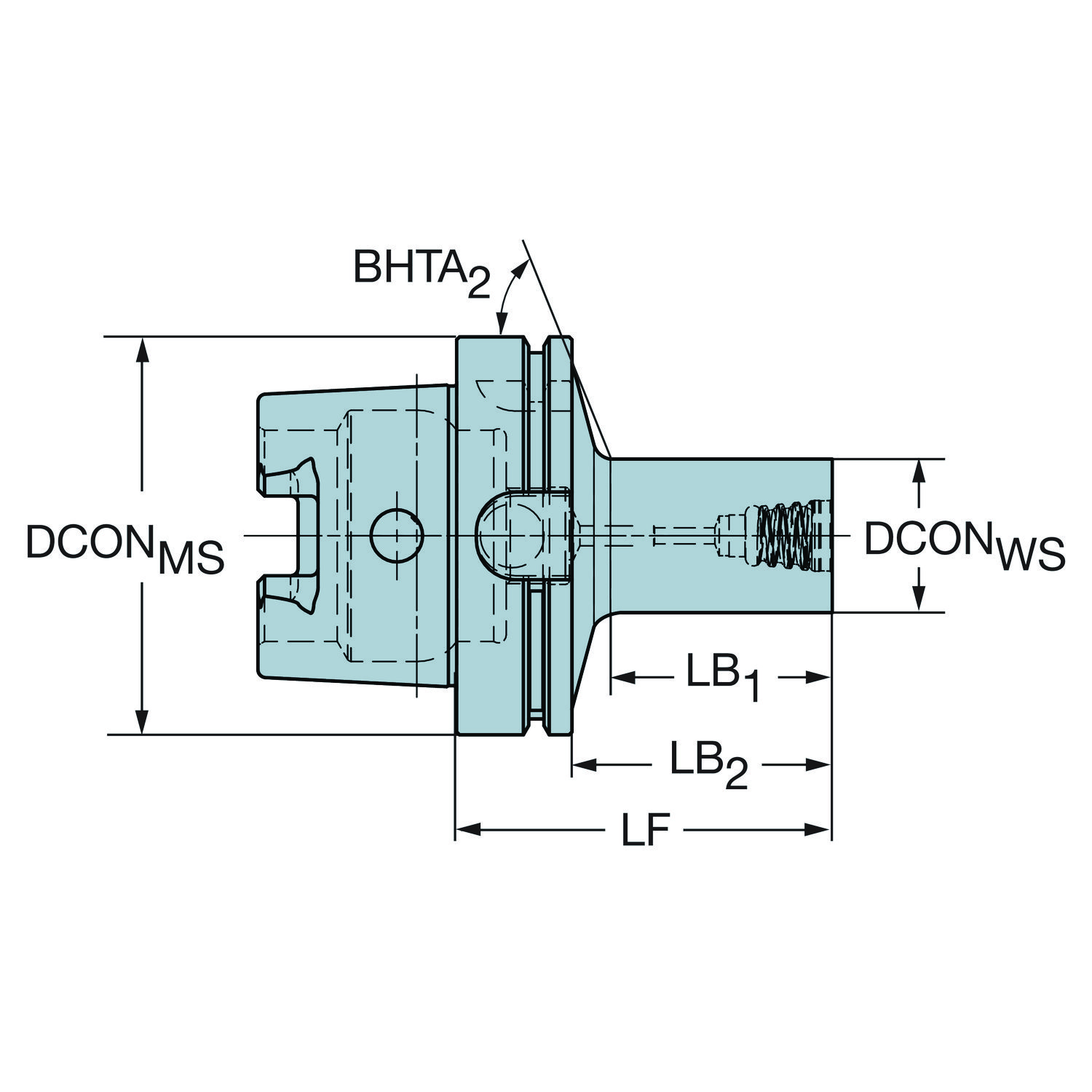

Adaptador simétrico rotativo · comprimento funcional 59 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: HA06-EH25-25-059
Código compactado: HA06-EH25-25-059
Material ID: 8719940
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 0,844 kg
EAN: 7323228533345
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 24/02/2025
CoroPak de lançamento: 25.1

Arquivos CAD

Itens inclusos

1 × 5680 093-05 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	61
Ângulo de conicidade	BHTA_3	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	25.5 mm
Comprimento do corpo	LB_2	33 mm
Comprimento do corpo	LB_3	59 mm
Comprimento funcional	LF	59 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro da conexão	DCONWS	24.1 mm
Diâmetro do corpo	BD_1	24.1 mm
Diâmetro do corpo	BD_2	24.1 mm
Diâmetro do corpo	BD_3	63 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -A — tamanho 63
Direção de interface de adaptação da peça	ADINTWS	Coromant EH — métrica - E25
Letra standard	STDLET	A
Numero standard	STDNO	ISO12164-1
Pressão de refrigeração	CP	100 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	20500
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	65 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
