Adaptação · Adaptador rotativo
EH-ER40-25-028
ER para adaptador Coromant EH
Adaptador simétrico rotativo · comprimento funcional 39,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja Sob encomenda na Sandvik Coromant
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para EH-ER40-25-028.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- EH-ER40-25-028
- Código compactado
- EH-ER40-25-028
- Material ID
- 6854914
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 580 g
- EAN
- 7323220204465
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020405
- Origem
- DE
- Lançamento
- 22/09/2015
- CoroPak de lançamento
- 15.2
Arquivos CAD
- STP básico 73701138.stp
- STP detalhado 73701139.stp
- DXF 2D 73701137.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5680 093-05 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 3.896 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

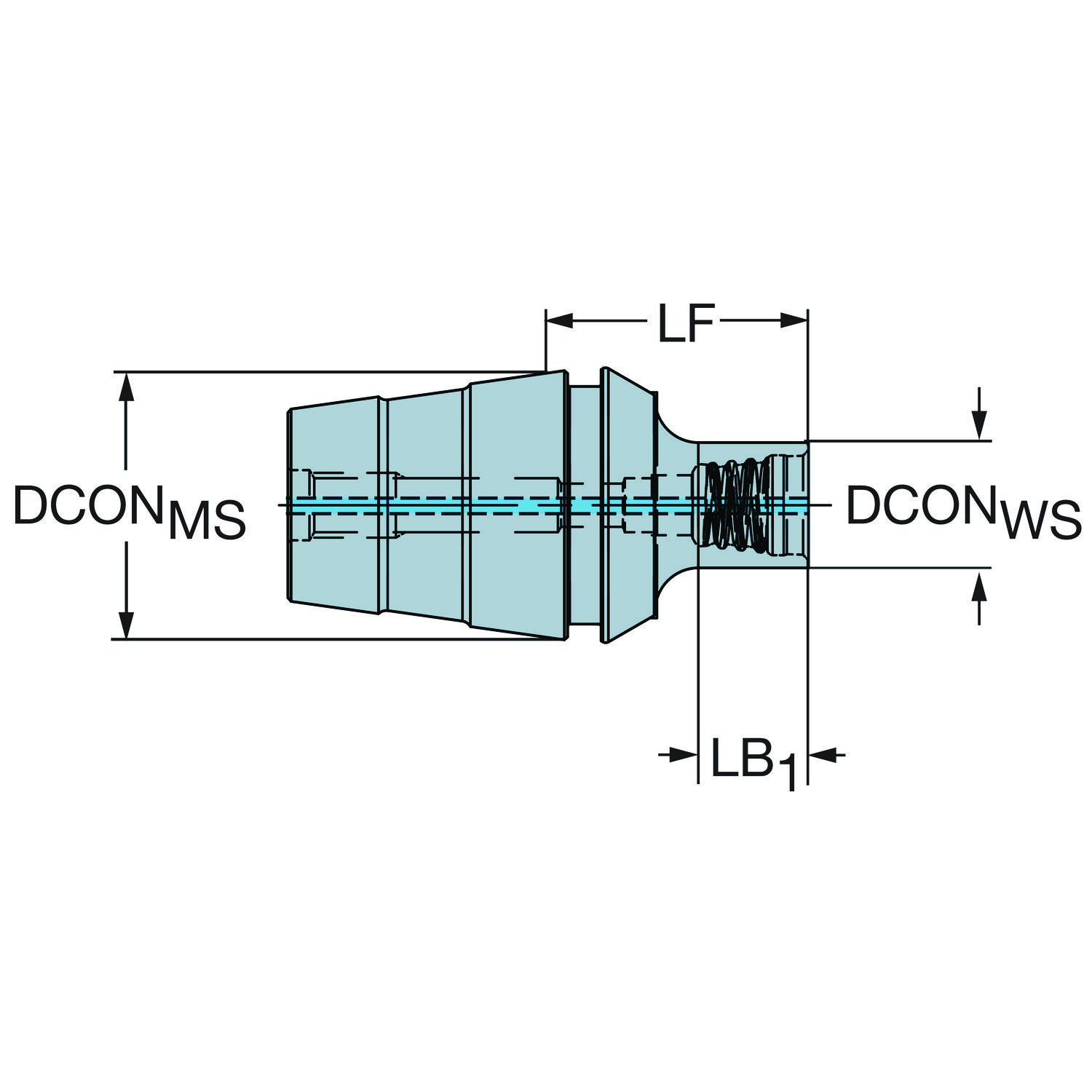

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 24 mm |
| Comprimento funcional | LF | 39.1 mm |
| Diâmetro da conexão | DCONMS | 41 mm |
| Diâmetro da conexão | DCONWS | 24.1 mm |
| Diâmetro do corpo | BD_1 | 24.1 mm |
| Direção da interface de adaptação da máquina | ADINTMS | ER pinça (DIN6499-B) -ER40 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant EH — métrica - E25 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 20000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 91 no catálogo
316-25BM440-250DG 1730 Cabeça CoroMill® 316 inteiriça de metal duro para perfilamento
316-25FL642-25010L 1745 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento lateral Recomendado
316-25FL642-25020L 1745 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento lateral Recomendado
316-25FL642-25030L 1745 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento lateral Recomendado
316-25FM635-25020D S1KU Cabeça soldada de cerâmica CoroMill® 316 para desbaste em alta velocidade
316-25FM850-25010L 1730 Cabeça CoroMill® 316 inteiriça de metal duro para acabamento
316-25HM438-25030D S1KU Cabeça soldada de cerâmica CoroMill® 316 para desbaste em alta velocidade
316-25HM450-25030P 1730 Cabeça inteiriça de metal duro CoroMill® 316 para faceamento de alto avanço
316-25HM550C25030P 1730 Cabeça inteiriça de metal duro CoroMill® 316 para faceamento de alto avanço
316-25SL442-25000P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-25SL442-25005P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-25SL442-25010P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-25SL442-25015P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-25SL442-25020P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-25SL442-25030P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-25SL442-25040P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-25SM345-25000A H10F Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
316-25SM345-25040A H10F Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
316-25SM550-25010P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-25SM550-25015P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-25SM550-25020P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-25SM550C25010P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-25SM550C25015P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-25SM550C25020P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-25SM845-25004K 1730 Cabeça CoroMill® 316 inteiriça de metal duro para desbaste com quebra-cavacos
316-25UM400-25080G 1730 Cabeça CoroMill® 316 inteiriça de metal duro com perfil quarto de ciclo
415-25EH25-05H Corpo de Fresa de facear CoroMill® 415
415-25EH25-05M Corpo de Fresa de facear CoroMill® 415
415-25EH25-07H Corpo de Fresa de facear CoroMill® 415
415-25EH25-07M Corpo de Fresa de facear CoroMill® 415
415-32EH25-05H Corpo de Fresa de facear CoroMill® 415
415-32EH25-07H Corpo de Fresa de facear CoroMill® 415
415-32EH25-07M Corpo de Fresa de facear CoroMill® 415
490-025EH25-08L Cabeça CoroMill® 490 para fresamento de cantos a 90 graus Recomendado
490-025EH25-08M Cabeça CoroMill® 490 para fresamento de cantos a 90 graus Recomendado
490-032EH25-08L Cabeça CoroMill® 490 para fresamento de cantos a 90 graus Recomendado
490-032EH25-08M Cabeça CoroMill® 490 para fresamento de cantos a 90 graus Recomendado
495-025EH25-4509H Fresa para chanfros CoroMill® 495
825-36TC06-EH25 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
970-EH25-11-065 Coromant® EH to CoroChuck® 970
BR10-45CC06F-EH25 Porta Ferramenta para mandrilamento reverso em desbaste CoroBore® BR10
BR20-36CC06F-EH25 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-36SP06Y-EH25 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-36TC09F-EH25 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
EH25-BR20-B-014 Coromant EH para corpo da ferramenta CoroBore® BR20
EH25-R824XS04-008 Coromant Capto® para adaptador CoroTurn® XS
EH25-R824XS06-003 Coromant Capto® para adaptador CoroTurn® XS
EH25-R824XS08-013 Coromant Capto® para adaptador CoroTurn® XS
EH25-R824XS10-013 Coromant Capto® para adaptador CoroTurn® XS
EH25-R825A-AAB014 Coromant EH para corpo da ferramenta CoroBore® 825
ER-EH25-20-042 Adaptador Coromant EH para ER
MH20-R025EH25-06H fresa de facear coromill® mh20
MH20-R025EH25-06M Fresa de facear CoroMill® MH20
MH20-R025EH25-08L Fresa de facear CoroMill® MH20
MH20-R025EH25-08M Fresa de facear CoroMill® MH20
MH20-R032EH25-08L Fresa de facear CoroMill® MH20
MH20-R032EH25-08M fresa de facear coromill® mh20
MR20-R032EH25-12H CoroMill® MR20, cutter for profile milling
MS20-R025EH25-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R025EH25-10L Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R025EH25-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R028EH25-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R032EH25-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R032EH25-10L Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R032EH25-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
R216-25EH25 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-30EH25 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-32EH25 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R300-25EH25-08M Corpo de Fresa de facear CoroMill® 300
R300-25EH25-10L Corpo de Fresa de facear CoroMill® 300
R300-25EH25-10M Corpo de Fresa de facear CoroMill® 300
R300-32EH25-08H Corpo de Fresa de facear CoroMill® 300
R300-32EH25-08M Corpo de Fresa de facear CoroMill® 300
R300-32EH25-10H Corpo de Fresa de facear CoroMill® 300
R300-32EH25-12M Corpo de Fresa de facear CoroMill® 300
R300-32EH25-16L Corpo de Fresa de facear CoroMill® 300
R390-025EH25-07H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-025EH25-07M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-025EH25-11H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-025EH25-11L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-025EH25-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-025EH25-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-028EH25-11L corpo de fresa coromill® 390 para cantos a 90 graus Recomendado
R390-028EH25-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032EH25-07H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032EH25-07M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032EH25-11H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032EH25-11L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
R390-032EH25-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032EH25-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032EH25-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 29 no catálogo
392.41014-100 40 120A Adaptador com acoplamento HSK para mandril porta-pinça ER
392.54014-4040075 BIG-PLUS ISO para mandril porta-pinça ER
392.55514-4040070 BIG-PLUS MAS-BT para mandril porta-pinça ER
970-HA06-40-160A HSK para CoroChuck® 970
A1B14-40 40 070 ISO 7388-1 para mandril porta-pinça ER
A1B14-40 40 160 ISO 7388-1 para mandril porta-pinça ER
A1B14-50 40 070 ISO 7388-1 para mandril porta-pinça ER
A1B14-50 40 160 ISO 7388-1 para mandril porta-pinça ER
A2B14-40 40 070 MAS-BT 403 para mandril porta-pinça ER
A2B14-40 40 100 MAS-BT 403 para mandril porta-pinça ER
A2B14-40 40 160 MAS-BT 403 para mandril porta-pinça ER
A2B14-50 40 080 MAS-BT 403 para mandril porta-pinça ER
A2B14-50 40 100 MAS-BT 403 para mandril porta-pinça ER
A2B14-50 40 160 MAS-BT 403 para mandril porta-pinça ER
A392.54514-4040075 BIG-PLUS CAT-V para mandril porta-pinça ER
AA3B14-40 40 067 CAT-V para mandril porta-pinça ER
AA3B14-40 40 105 CAT-V para mandril porta-pinça ER
AA3B14-40 40 152 CAT-V para mandril porta-pinça ER
AA3B14-50 40 067 CAT-V para mandril porta-pinça ER
AA3B14-50 40 105 CAT-V para mandril porta-pinça ER
AA3B14-50 40 160 CAT-V para mandril porta-pinça ER
C10-391.14-40 160 Coromant Capto® para mandril porta-pinça ER
C5-391.14-40 060 Coromant Capto® para mandril porta-pinça ER
C6-391.14-40 065 Coromant Capto® para mandril porta-pinça ER
C6-391.14-40 130 Coromant Capto® para mandril porta-pinça ER
C8-391.14-40 070 Coromant Capto® para mandril porta-pinça ER
C8-391.14-40 160 Coromant Capto® para mandril porta-pinça ER
HA06-ER40-A063-120 HSK para mandril porta-pinça ER
HA10-ER40-A063-120 HSK para mandril porta-pinça ER Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
