HA06-ER40-A063-120

HSK para mandril porta-pinça ER

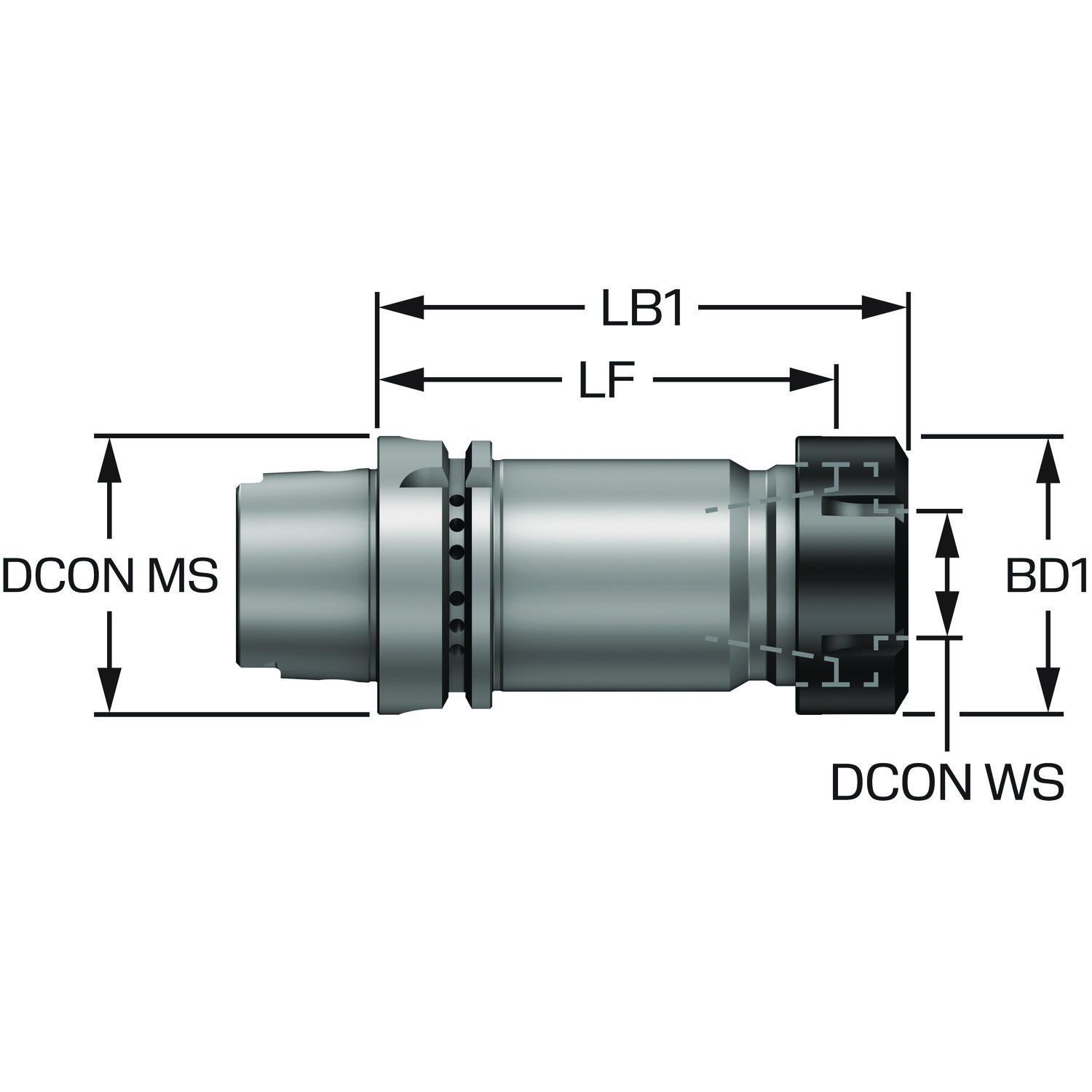

Adaptador simétrico rotativo · comprimento funcional 105 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: HA06-ER40-A063-120
Código compactado: HA06-ER40-A063-120
Material ID: 8552247
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 1,571 kg
EAN: 7323227997551
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 20/05/2024
CoroPak de lançamento: 24.2

Arquivos CAD

Itens inclusos

1 × 5533 050-04 Porca de trava

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	120 mm
Comprimento funcional	LF	105 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro da conexão	DCONWS	41 mm
Diâmetro do corpo	BD_1	63 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -A — tamanho 63
Direção de interface de adaptação da peça	ADINTWS	ER pinça (DIN6499-B) -ER40
Letra standard	STDLET	A
Numero standard	STDNO	ISO12164-1
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	20500
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
