Adaptação · Adaptador rotativo
C5-391.14-40 060
Coromant Capto® para mandril porta-pinça ER
Adaptador simétrico rotativo · comprimento funcional 45 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$3.387,54a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C5-391.14-40 060.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C5-391.14-40 060
- Código compactado
- C5-391.14-40060
- Material ID
- 6408309
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 765,4 g
- EAN
- 26408309
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020405
- Origem
- DE
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP básico 77287551.stp
- STP detalhado 77287550.stp
- DXF 2D 77287549.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5533 050-04 Porca de trava
- 1 × 5541 031-05 Arruela batente
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 2.854 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

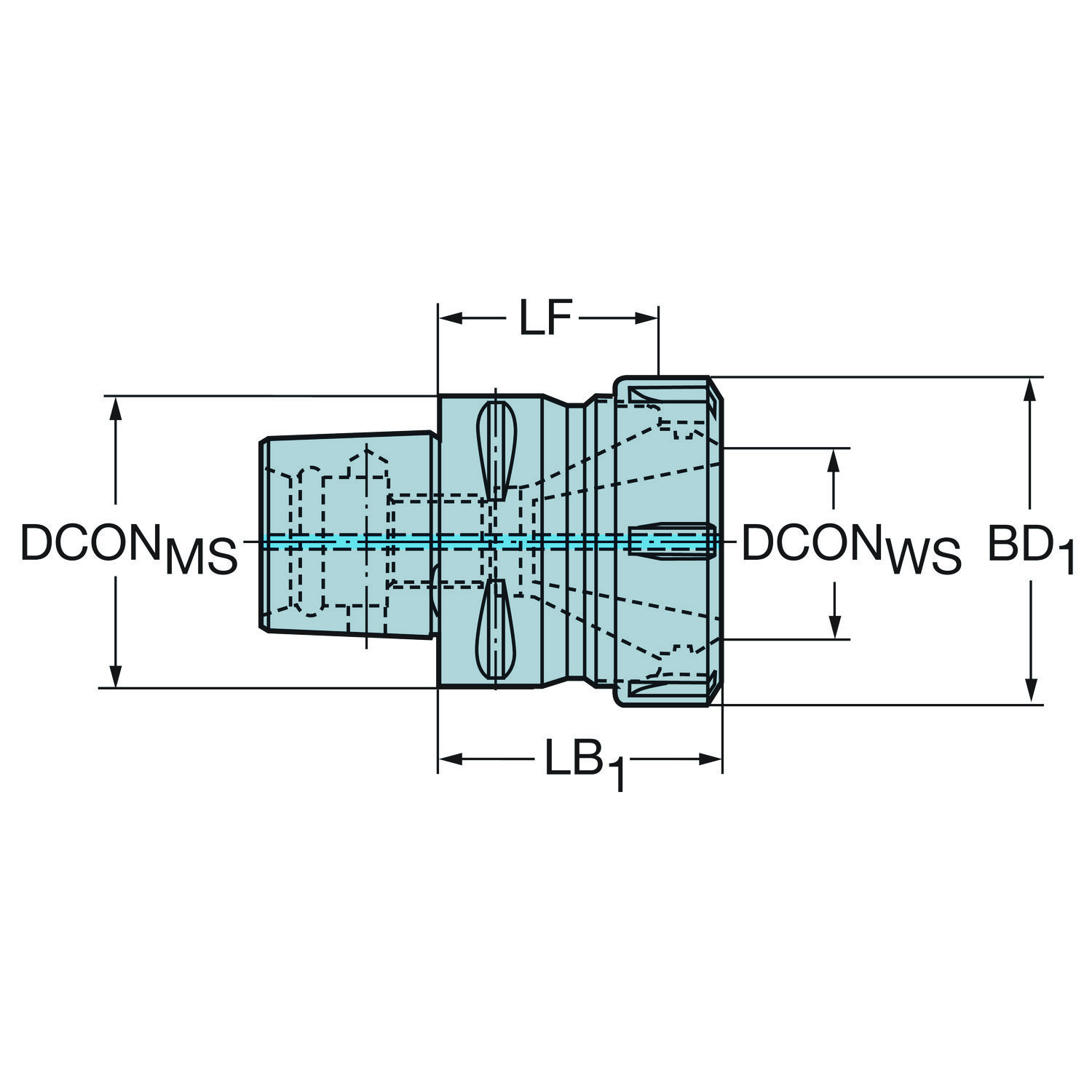

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 60 mm |
| Comprimento funcional | LF | 45 mm |
| Diâmetro da conexão | DCONMS | 50 mm |
| Diâmetro da conexão | DCONWS | 41 mm |
| Diâmetro do corpo | BD_1 | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C5 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) -ER40 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 28000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 42 no catálogo
393.14-40 040 Pinça ER
393.14-40 050 Pinça ER
393.14-40 060 Pinça ER
393.14-40 070 Pinça ER
393.14-40 080 Pinça ER
393.14-40 090 Pinça ER
393.14-40 100 Pinça ER
393.14-40 110 Pinça ER
393.14-40 120 Pinça ER
393.14-40 130 Pinça ER
393.14-40 140 Pinça ER
393.14-40 150 Pinça ER
393.14-40 160 Pinça ER
393.14-40 170 Pinça ER
393.14-40 180 Pinça ER
393.14-40 190 Pinça ER
393.14-40 200 Pinça ER
393.14-40 210 Pinça ER
393.14-40 220 Pinça ER
393.14-40 230 Pinça ER
393.14-40 240 Pinça ER
393.14-40 250 Pinça ER
393.14-40 260 Pinça ER
393.15-40 06 Pinça ER
393.15-40 08 Pinça ER
393.15-40 10 Pinça ER
393.15-40 12 Pinça ER
393.15-40 14 Pinça ER
393.15-40 16 Pinça ER
393.15-40 18 Pinça ER
393.15-40 20 Pinça ER
393.15-40 25 Pinça ER
A393.15-40 1 Pinça ER
A393.15-40 1/2 Pinça ER
A393.15-40 1/4 Pinça ER
A393.15-40 3/4 Pinça ER
A393.15-40 3/8 Pinça ER
A393.15-40 5/16 Pinça ER
A393.15-40 5/8 Pinça ER
EH-ER40-16-022 ER para adaptador Coromant EH
EH-ER40-20-025 ER para adaptador Coromant EH
EH-ER40-25-028 ER para adaptador Coromant EH Nada com esse termo. Tente só o início do código.
