Adaptação · Adaptador rotativo
A2B14-40 40 070
MAS-BT 403 para mandril porta-pinça ER
Adaptador simétrico rotativo · comprimento funcional 55,34 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$1.148,30a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A2B14-40 40 070.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Soluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDFCasos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A2B14-40 40 070
- Código compactado
- A2B14-4040070
- Material ID
- 5721813
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1 kg
- EAN
- 12245472
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 06/11/2006
- CoroPak de lançamento
- 07.1
Arquivos CAD
- STP básico 73713500.stp
- STP detalhado 73713501.stp
- DXF 2D 73713499.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

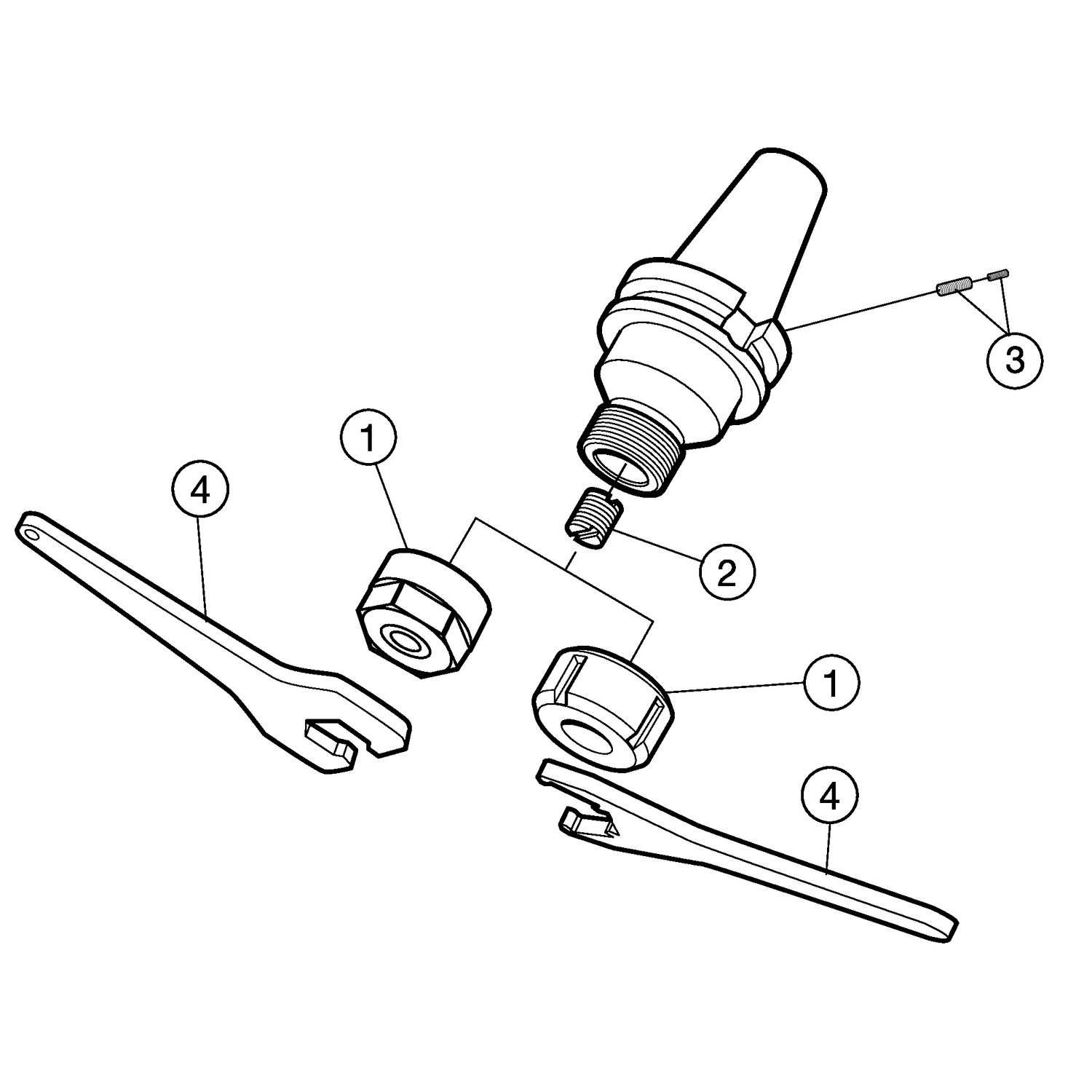

Itens inclusos
- 1 × 5533 050-04 Porca de trava
- 1 × 5514 042-13 Parafuso batente
- 1 × 5643 017-01M Jogo de pinos-guia
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 6.588 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

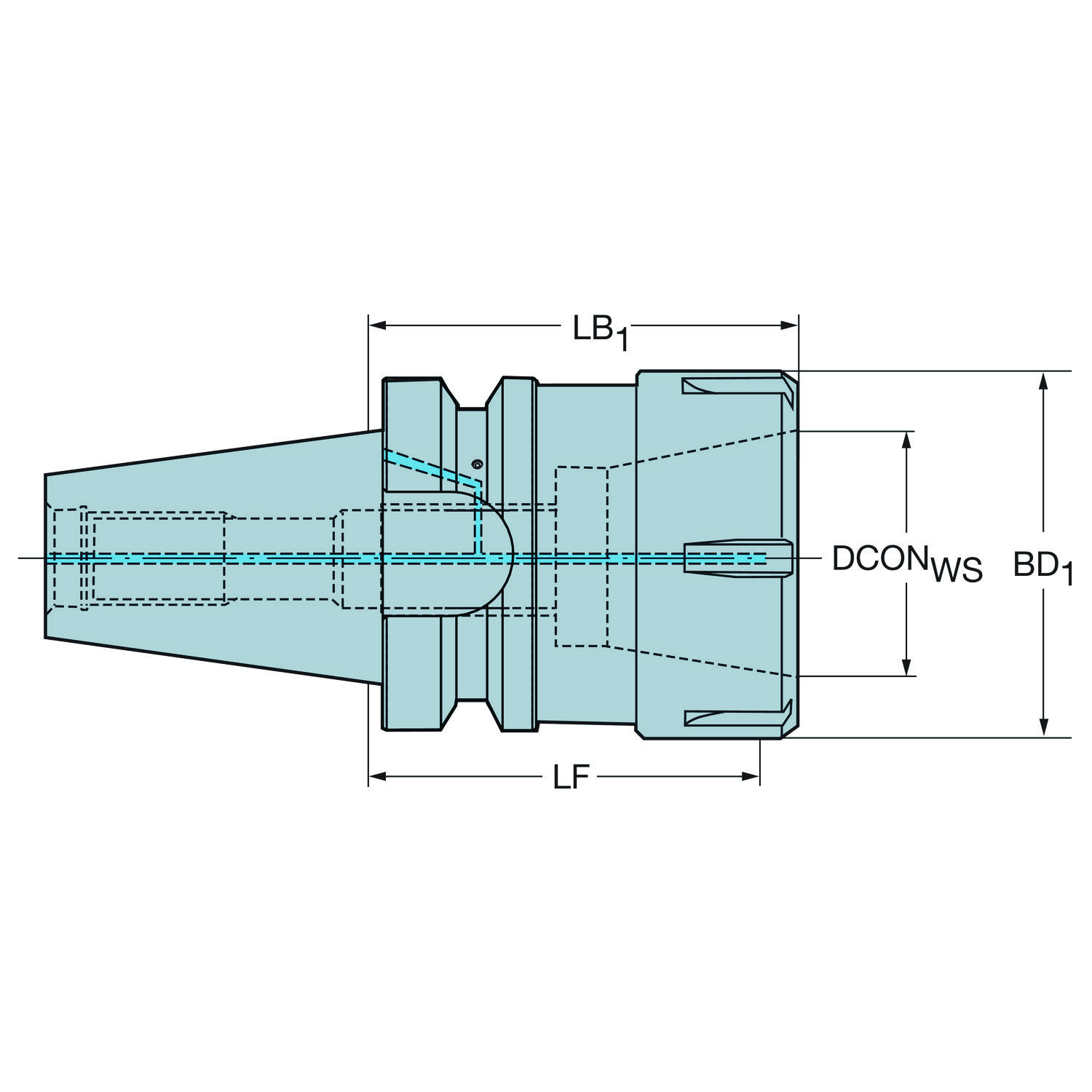

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento do corpo | LB_1 | 70 mm |
| Comprimento funcional | LF | 55.34 mm |
| Diâmetro da conexão | DCONWS | 41 mm |
| Diâmetro do corpo | BD_1 | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/refrigeração pelo flange - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) -ER40 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 42 no catálogo
393.14-40 040 Pinça ER 393.14-40 050 Pinça ER 393.14-40 060 Pinça ER 393.14-40 070 Pinça ER 393.14-40 080 Pinça ER 393.14-40 090 Pinça ER 393.14-40 100 Pinça ER 393.14-40 110 Pinça ER 393.14-40 120 Pinça ER 393.14-40 130 Pinça ER 393.14-40 140 Pinça ER 393.14-40 150 Pinça ER 393.14-40 160 Pinça ER 393.14-40 170 Pinça ER 393.14-40 180 Pinça ER 393.14-40 190 Pinça ER 393.14-40 200 Pinça ER 393.14-40 210 Pinça ER 393.14-40 220 Pinça ER 393.14-40 230 Pinça ER 393.14-40 240 Pinça ER 393.14-40 250 Pinça ER 393.14-40 260 Pinça ER
393.15-40 06 Pinça ER 393.15-40 08 Pinça ER 393.15-40 10 Pinça ER 393.15-40 12 Pinça ER 393.15-40 14 Pinça ER 393.15-40 16 Pinça ER 393.15-40 18 Pinça ER 393.15-40 20 Pinça ER 393.15-40 25 Pinça ER A393.15-40 1 Pinça ER A393.15-40 1/2 Pinça ER A393.15-40 1/4 Pinça ER A393.15-40 3/4 Pinça ER A393.15-40 3/8 Pinça ER A393.15-40 5/16 Pinça ER A393.15-40 5/8 Pinça ER
EH-ER40-16-022 ER para adaptador Coromant EH
EH-ER40-20-025 ER para adaptador Coromant EH
EH-ER40-25-028 ER para adaptador Coromant EH Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5533 050-04
5514 042-13
5643 017-01M Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
