Adaptação · Adaptador estacionário — angular
C6-ASHA-50071-32M
Coromant Capto® para adaptador com haste retangular
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C6-ASHA-50071-32M.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C6-ASHA-50071-32M
- Código compactado
- C6-ASHA-50071-32M
- Material ID
- 5728800
- Família
- Adaptação
- Tipo
- Adaptador estacionário — angular
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 3,366 kg
- EAN
- 12359550
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SE
- Lançamento
- 01/09/2008
- CoroPak de lançamento
- 08.2
Arquivos CAD
- STP básico 75623111.stp
- STP detalhado 75623112.stp
- DXF 2D 75623110.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

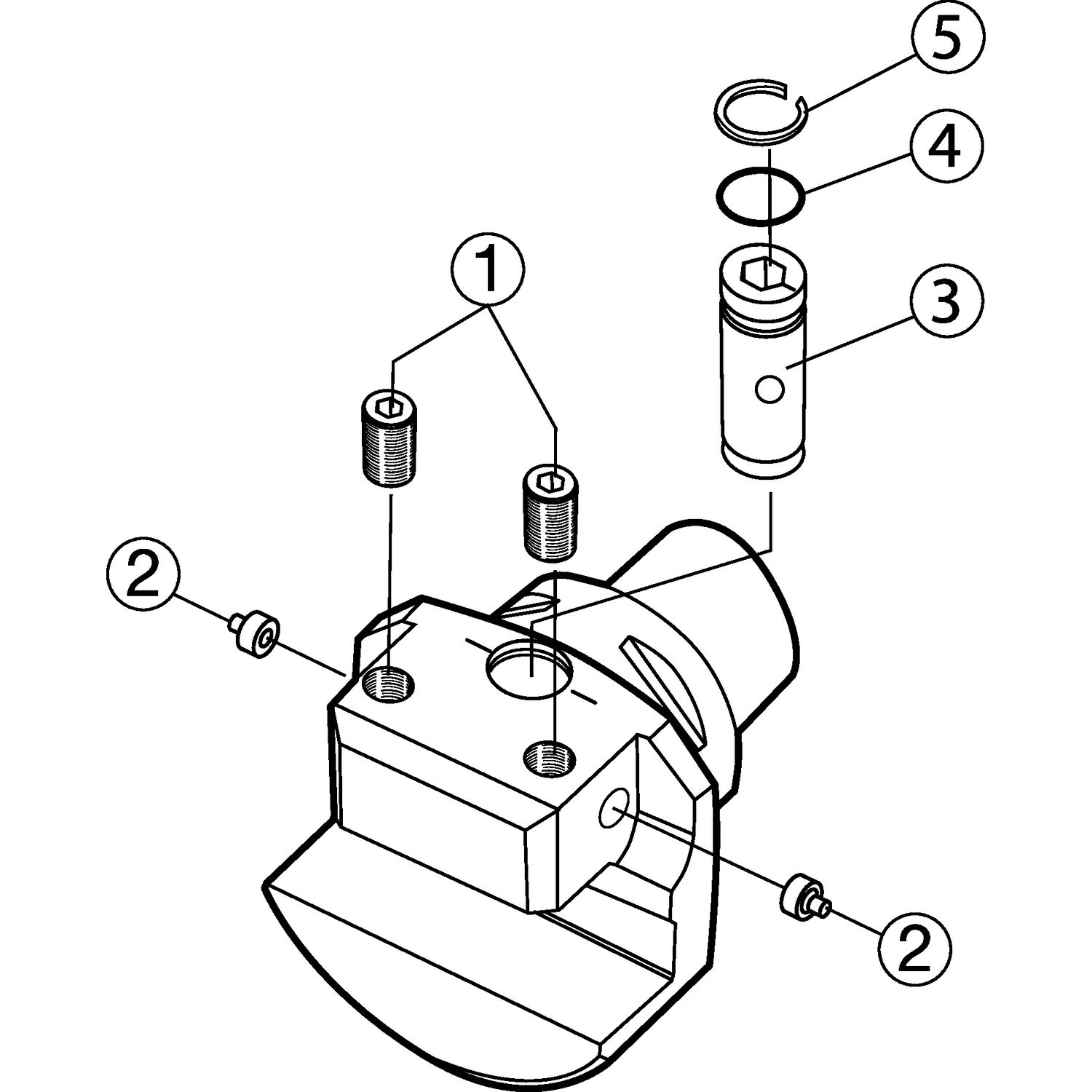

Itens inclusos
- 2 × 3214 040-462 Parafuso
- 2 × 5691 034-02 Bico de refrigeração
- 1 × 5692 035-04 Parafuso da válvula
- 1 × 5641 005-79 Anel O-ring
- 1 × 3421 105-015 Anel elástico
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 32 mm |
| Altura funcional | HF_2 | 32 mm |
| Altura total | OAH | 96.6 mm |
| Balanço máximo | OHX | 45 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento da saliência | LPR | 71 mm |
| Comprimento funcional | LF_1 | 45 mm |
| Comprimento funcional | LF_2 | 45 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C6 |
| Direção de interface de adaptação da peça | ADINTWS | Haste retangular — métrica: 32 x 25 |
| Largura funcional | WF_1 | 50 mm |
| Largura funcional | WF_2 | 50 mm |
| Largura total | OAW | 100 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída descentralizada com bicos ajustáveis |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 186 no catálogo
266LFG-3225-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
266RFG-3225-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
266RFGZ3225-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
CCBNL 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CCBNR 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CCLNL 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CCLNR 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CDJNL 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CDJNR 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CDNNL 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CDNNR 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CKJNL 3225P 16 Porta Ferramenta convencional T-Max® para torneamento
CKJNR 3225P 16 Porta Ferramenta convencional T-Max® para torneamento
CRDCL 3225P 09-A Porta Ferramenta convencional T-Max® para torneamento
CRDCL 3225P 12-A Porta Ferramenta convencional T-Max® para torneamento
CRDCN 3225P 06-A Porta Ferramenta convencional T-Max® para torneamento
CRDCN 3225P 09-A Porta Ferramenta convencional T-Max® para torneamento
CRDCN 3225P 12-A Porta Ferramenta convencional T-Max® para torneamento
CRDCR 3225P 09-A Porta Ferramenta convencional T-Max® para torneamento
CRDCR 3225P 12-A Porta Ferramenta convencional T-Max® para torneamento
CRDNN 3225P 12-ID Porta Ferramenta convencional T-Max® para torneamento
CRDNN 3225P 1203-ID Porta Ferramenta convencional T-Max® para torneamento
CRSNL 3225P 12-ID Porta Ferramenta convencional T-Max® para torneamento
CRSNL 3225P 1203-ID Porta Ferramenta convencional T-Max® para torneamento
CRSNR 3225P 12-ID Porta Ferramenta convencional T-Max® para torneamento
CRSNR 3225P 1203-ID Porta Ferramenta convencional T-Max® para torneamento
CSDNN 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CSRNL 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CSRNL 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CSRNR 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CSRNR 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CSSNL 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CSSNR 3225P 12-4 Porta Ferramenta convencional T-Max® para torneamento
CTGPR 3225P 16-ID Porta Ferramenta convencional T-Max® S para torneamento
DCBNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DCBNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DCBNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DCBNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DCKNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DCKNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DCLNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DCLNL 3225P 12-2 Porta Ferramenta convencional T-Max® para torneamento
DCLNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DCLNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DCLNR 3225P 12-2 Porta Ferramenta convencional T-Max® para torneamento
DCLNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DDHNL 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DDHNR 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DDJNL 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DDJNL 3225P 1504 Porta Ferramenta convencional T-Max® P para torneamento
DDJNR 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DDJNR 3225P 1504 Porta Ferramenta convencional T-Max® P para torneamento
DDNNN 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DDNNR 3225P 15-2 Porta Ferramenta convencional T-Max® para torneamento
DRSNL 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DRSNR 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DSBNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DSBNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DSDNN 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DSKNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DSKNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DTFNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DTFNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DTJNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DTJNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DVJNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DVJNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DVPNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DVPNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DVVNN 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
DWLNL 3225P 08 Porta Ferramenta convencional T-Max® P para torneamento
DWLNR 3225P 08 Porta Ferramenta convencional T-Max® P para torneamento
LF123F20-3225B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123G10-3225B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123G20-3225B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123H13-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123H25-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123J13-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123J32-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123K16-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123K25-3225B-220BM CoroCut® 1-2, ferramenta de haste para usinagem de canais frontais
LF123K32-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123L25-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF123L28-3225B-075BM CoroCut® 1-2, ferramenta de haste para usinagem de canais frontais
LF123L28-3225B-140BM CoroCut® 1-2, ferramenta de haste para usinagem de canais frontais
LF123L32-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
LF151.23-3225-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-3225-40M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-3225-50M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-3225-60M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LX123J05-3225B-045 Porta Ferramenta convencional CoroCut® 1-2 para perfilamento
MTJNL 3225P 16M1 Porta Ferramenta convencional T-Max® P para torneamento
MTJNL 3225P 22M1 Porta Ferramenta convencional T-Max® P para torneamento
MTJNR 3225P 16M1 Porta Ferramenta convencional T-Max® P para torneamento
MTJNR 3225P 22M1 Porta Ferramenta convencional T-Max® P para torneamento
MWLNL 3225P 08 Porta Ferramenta convencional T-Max® P para torneamento
MWLNR 3225P 08 Porta Ferramenta convencional T-Max® P para torneamento
PCBNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PCBNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PCLNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PCLNL 3225P 12HP Porta Ferramenta convencional T-Max® P para torneamento
PCLNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PCLNL 3225P 19 Porta Ferramenta convencional T-Max® P para torneamento
PCLNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PCLNR 3225P 12HP Porta Ferramenta convencional T-Max® P para torneamento
PCLNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PCLNR 3225P 19 Porta Ferramenta convencional T-Max® P para torneamento
PDJNL 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
PDJNL 3225P 15HP Porta Ferramenta convencional T-Max® P para torneamento
PDJNR 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
PDJNR 3225P 15HP Porta Ferramenta convencional T-Max® P para torneamento
PRDCN 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PRDCN 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PRGCL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PRGCL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PRGCR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PRGCR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PRGNL 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
PRGNR 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
PSDNN 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PSDNN 3225P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSSNL 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PSSNR 3225P 12 Porta Ferramenta convencional T-Max® P para torneamento
PTFNL 3225P 22 Porta Ferramenta convencional T-Max® P para torneamento
PTFNR 3225P 22 Porta Ferramenta convencional T-Max® P para torneamento
PTGNL 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PTGNR 3225P 16 Porta Ferramenta convencional T-Max® P para torneamento
PVJNL 3225P 16HP Porta Ferramenta convencional T-Max® P para torneamento
PVJNR 3225P 16HP Porta Ferramenta convencional T-Max® P para torneamento
R151.21-3225-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF123F20-3225B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123G10-3225B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123G20-3225B Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123H13-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123H25-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123J13-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123J32-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123K16-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123K32-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123L25-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF123L28-3225B-075BM CoroCut® 1-2, ferramenta de haste para usinagem de canais frontais
RF123L28-3225B-140BM CoroCut® 1-2, ferramenta de haste para usinagem de canais frontais
RF123L32-3225BM Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais
RF151.23-3225-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-3225-40M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-3225-50M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-3225-60M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RX123J05-3225B-045 Porta Ferramenta convencional CoroCut® 1-2 para perfilamento
SDJCL 3225P 11HP Porta Ferramenta convencional CoroTurn® 107 para torneamento
SDJCR 3225P 11HP Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCL 3225P 05-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCL 3225P 06-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCL 3225P 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCN 3225P 10-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCN 3225P 12-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCN 3225P 16-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCR 3225P 05-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCR 3225P 06-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCR 3225P 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCL 3225P 05 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCL 3225P 06 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCL 3225P 08 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCL 3225P 12 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCL 3225P 16 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCR 3225P 05 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCR 3225P 06 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCR 3225P 08 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCR 3225P 12 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCR 3225P 16 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVHBL 3225P 16 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVHBR 3225P 16 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBL 3225P 16 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBL 3225P 16HP Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBR 3225P 16 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVJBR 3225P 16HP Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVVBN 3225P 16 Porta Ferramenta convencional CoroTurn® 107 para torneamento
TR-D13JCL 3225P Porta Ferramenta convencional CoroTurn® TR para torneamento
TR-D13JCR 3225P Porta Ferramenta convencional CoroTurn® TR para torneamento
TR-D13NCN 3225P Porta Ferramenta convencional CoroTurn® TR para torneamento
TR-V13JBL 3225P Porta Ferramenta convencional CoroTurn® TR para torneamento
TR-V13JBR 3225P Porta Ferramenta convencional CoroTurn® TR para torneamento
TR-V13VBN 3225P Porta Ferramenta convencional CoroTurn® TR para torneamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
C5-570-40-RF Coromant Capto® para adaptador CoroTurn® SL
392.T100SL-40RF HSK para adaptador CoroTurn® SL
392.T100SL70RF HSK para adaptador CoroTurn® SL70
392.T100SL70RX-045 HSK para adaptador CoroTurn® SL70
392.T63SL-32RF HSK para adaptador CoroTurn® SL
392.T63SL-32RX-045 HSK para adaptador CoroTurn® SL
392.T63SL-40RF HSK para adaptador CoroTurn® SL
392.T63SL-40RX-045 HSK para adaptador CoroTurn® SL
392.T63SL70RF HSK para adaptador CoroTurn® SL70
392.T63SL70RX-045 HSK para adaptador CoroTurn® SL70
570-200 3232-M CoroTurn® SL para adaptador de haste retangular
570-25RF-2525 Haste retangular para adaptador CoroTurn® SL Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
3214 040-462
5641 005-79
3421 105-015
