MWLNR 3225P 08
Porta Ferramenta convencional T-Max® P para torneamento
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- MWLNR 3225P 08
- Código compactado
- MWLNR3225P08
- Material ID
- 5736078
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.048 Kilogram
- EAN
- 10852155
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- IN
- Lançamento
- 12/09/1994
- CoroPak de lançamento
- 94.3
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

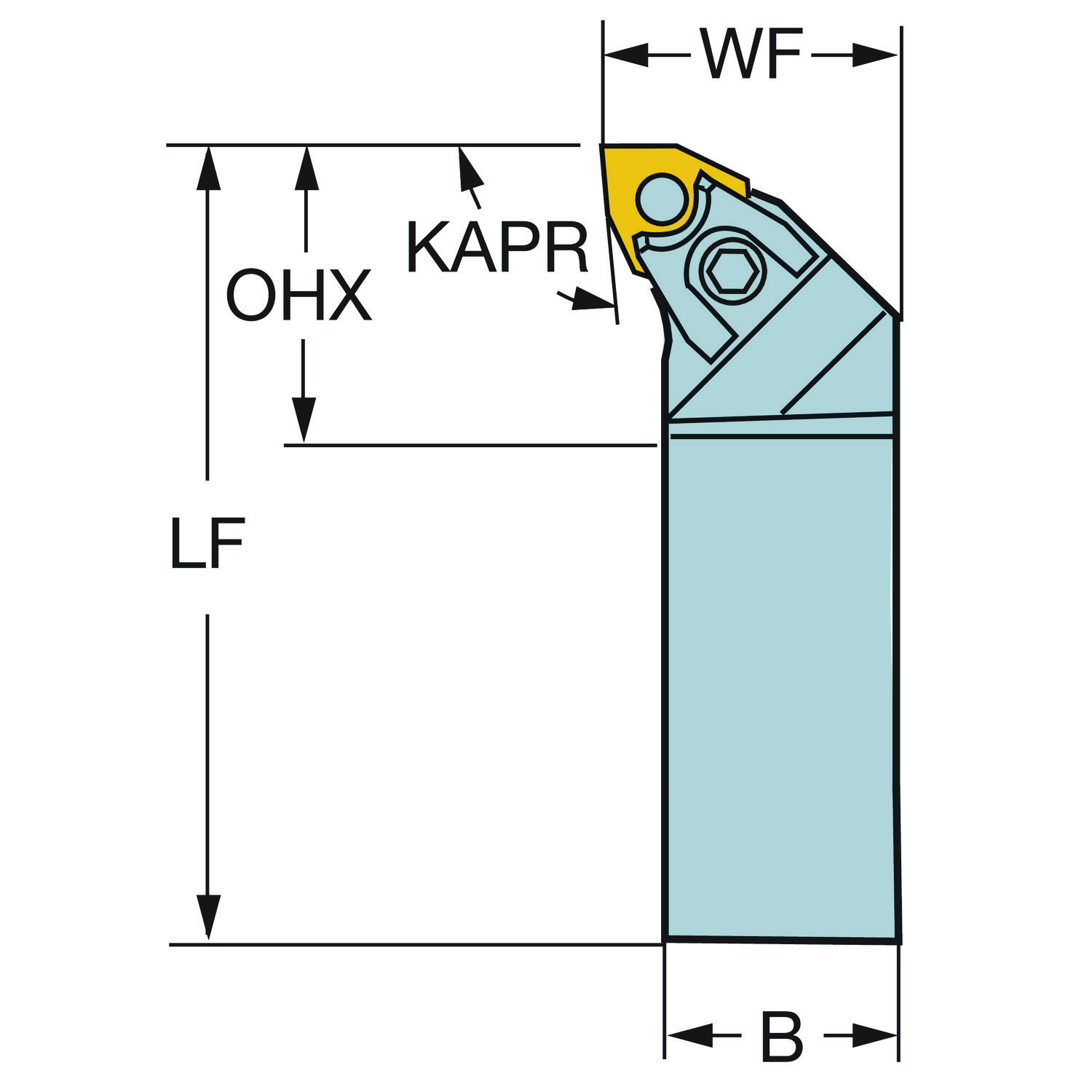

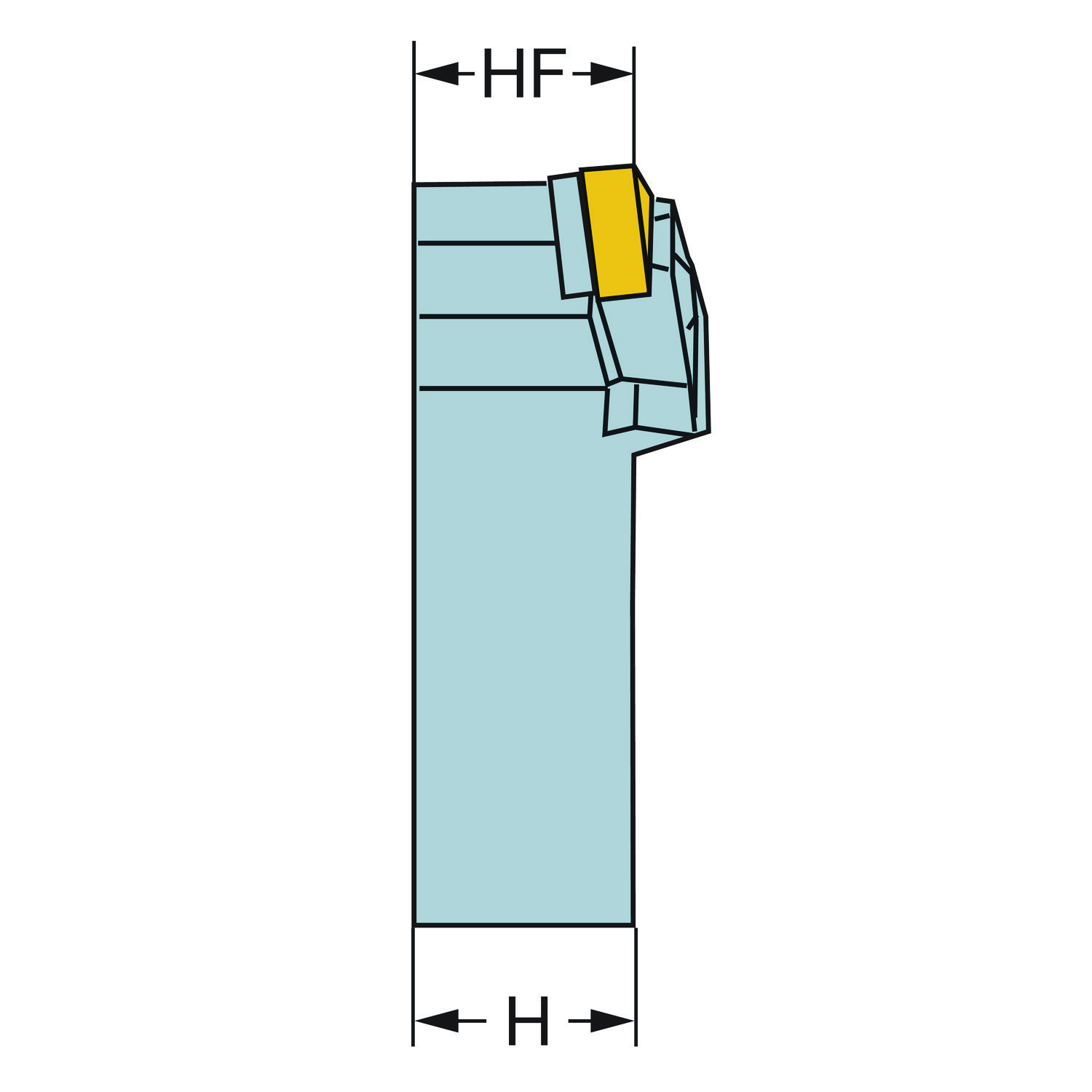

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 32 mm |
| Altura funcional | HF | 32 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 95 |
| ângulo de ataque da ferramenta | PSIR | -5 |
| ângulo de folga principal | AN | 0 |
| ângulo de inclinação | LAMS | -6 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 35 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 8 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | Wedge clamping |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 135 mm |
| Comprimento funcional | LF | 170 mm |
| Comprimento total | OAL | 170 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 32 x 25 |
| Identificação da pastilha padrão | MIID | WNMG 432 |
| Insert included angle | EPSR | 80 |
| Largura da haste | B | 25 mm |
| Largura funcional | WF | 32 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | WNMG 080408 |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 4.5 mm |
Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 5431 125-021 | Wedge clamp set | 1 | Sim |
| 5322 331-07 | Shim | 1 | Sim |
| 5313 022-03 | Pin | 1 | Sim |
| 3212 010-255 | Screw | 1 | Sim |
| 174.1-864 | Key | 1 | Sim |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
