WNMG 08 04 08-MR 2515

Pastilhas · Turning insert - general

WNMG 08 04 08-MR 2515

T-Max® P, pastilha para torneamento

Classe 2515

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
WNMG 08 04 08-MR 2515
Código ANSI
WNMG 432-MR 2515
Código compactado
WNMG080408-MR2515
Material ID
8933591
Família
Pastilhas
Tipo
Turning insert - general
Classe
2515
Cobertura
TiCN+Al2O3+TiN
Processo de cobertura
CVD
Substrato
HC
Peso unitário (kg)
8.43 Gram
EAN
7323229243311
UNSPSC
23242105
eCl@ss 13
21182007
Lançamento
24/09/2026
CoroPak de lançamento
26.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Torneamento geral · Ângulo de posição 95°

Material vc m/minfn mm/rhex mm/rap mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 195 (135 – 255)0,3 (0,15 – 0,55)0,3 (0,15 – 0,55)2,5 (2 – 4) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

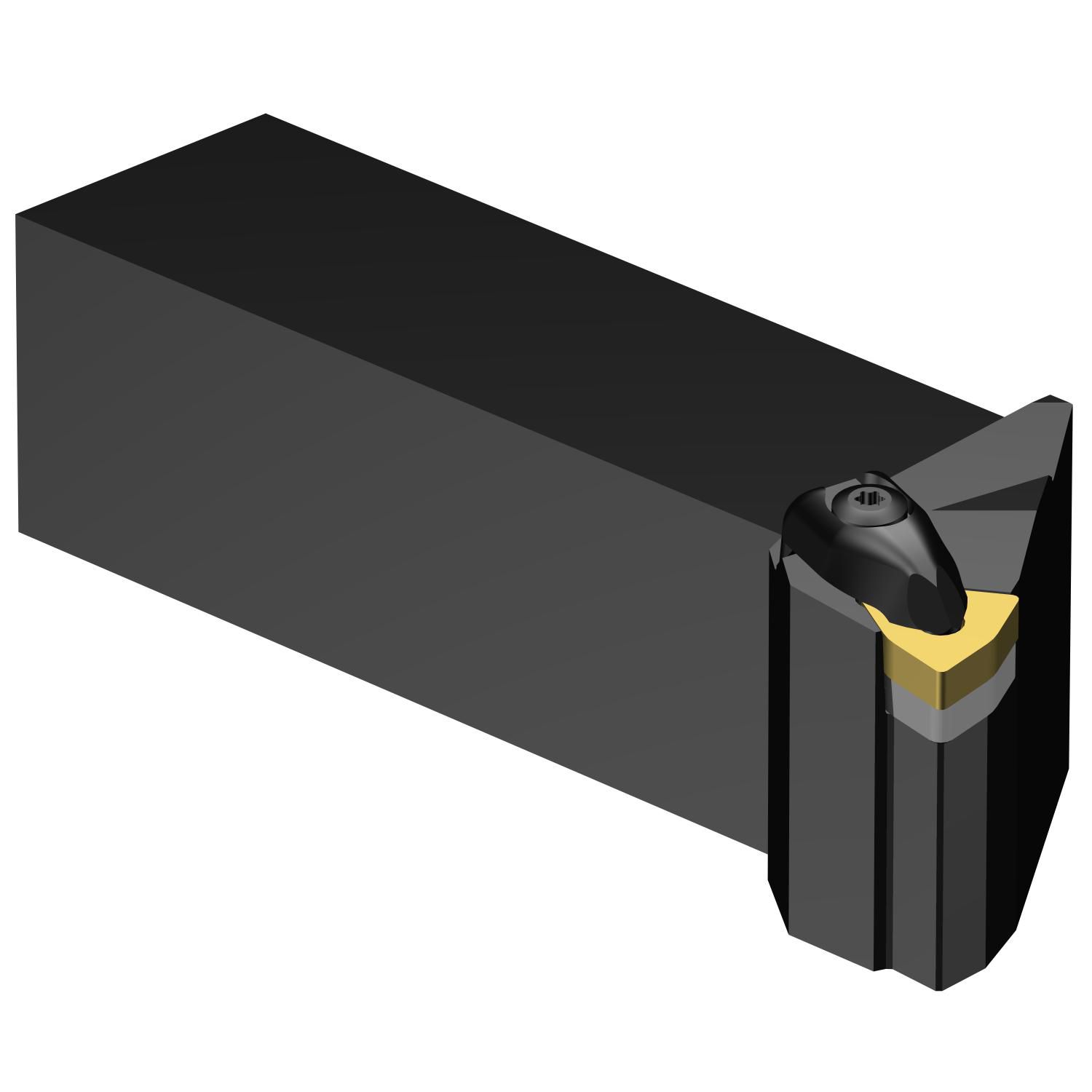

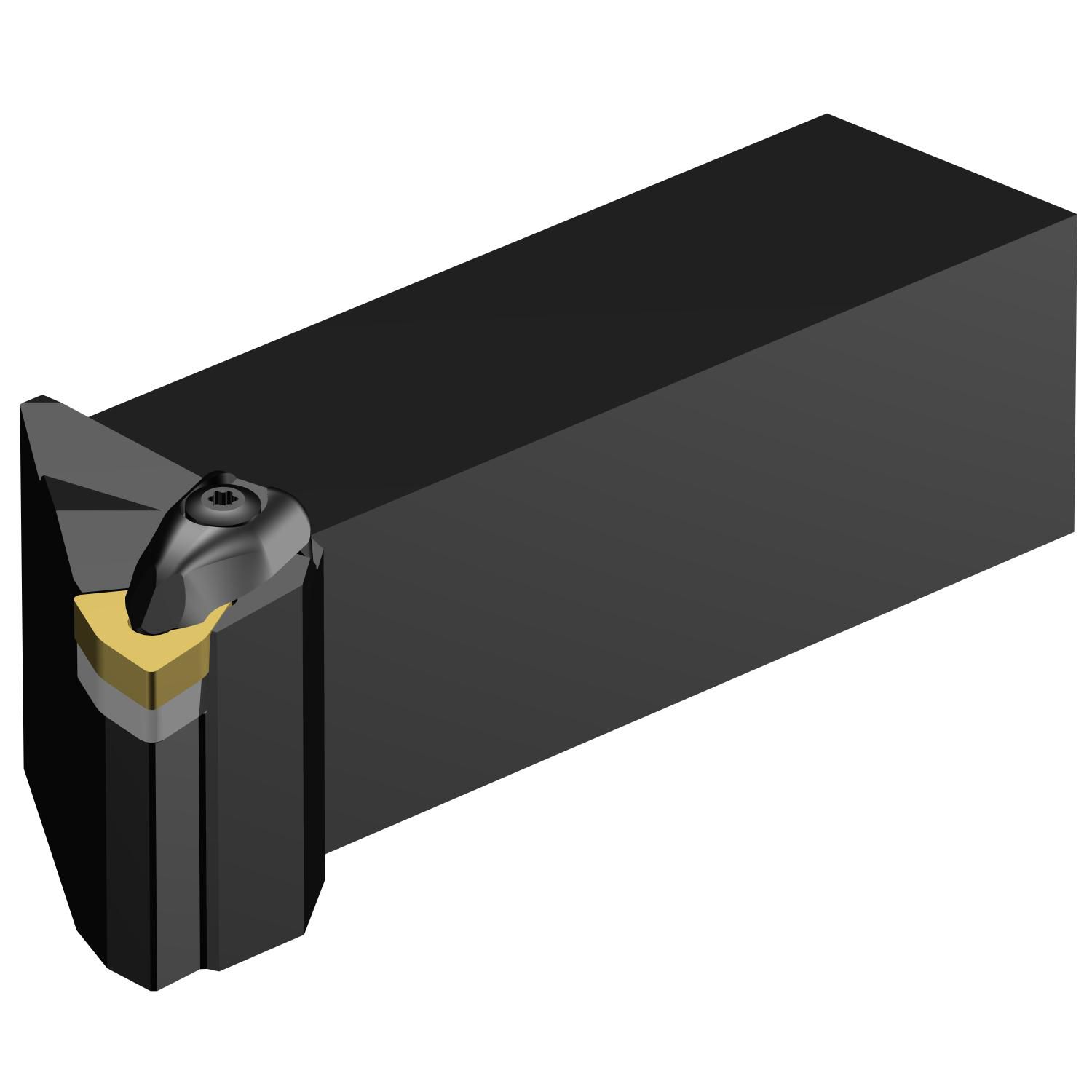

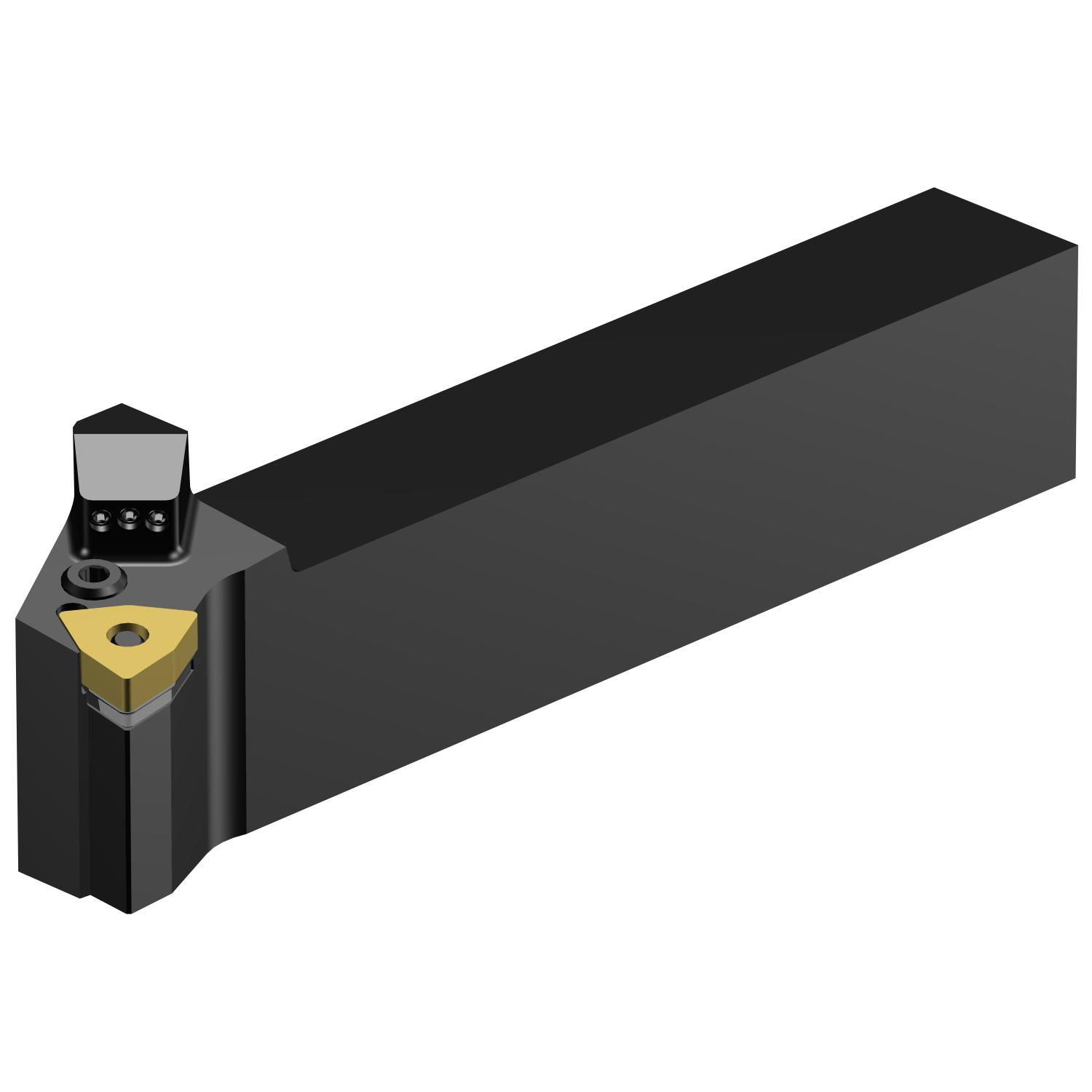

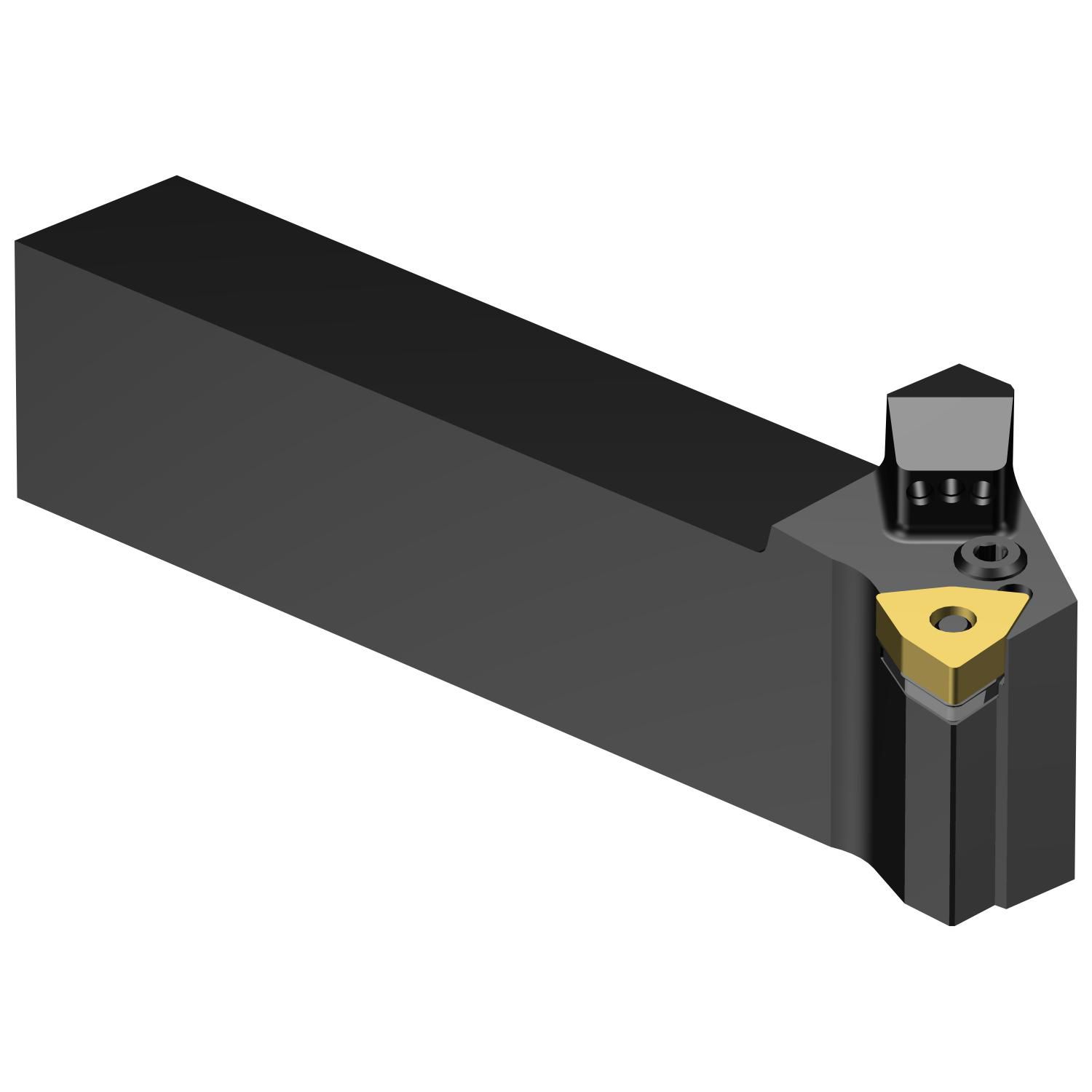

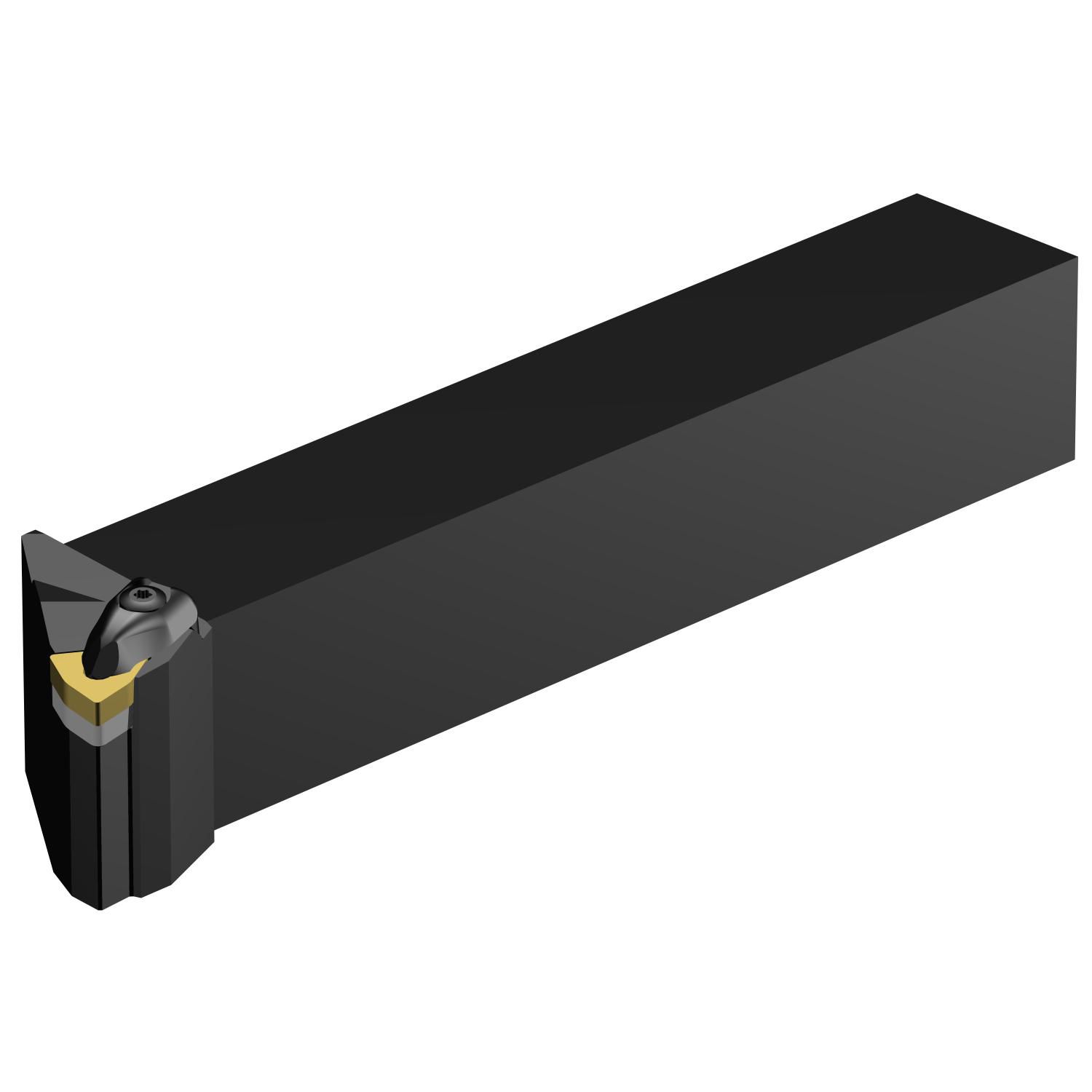

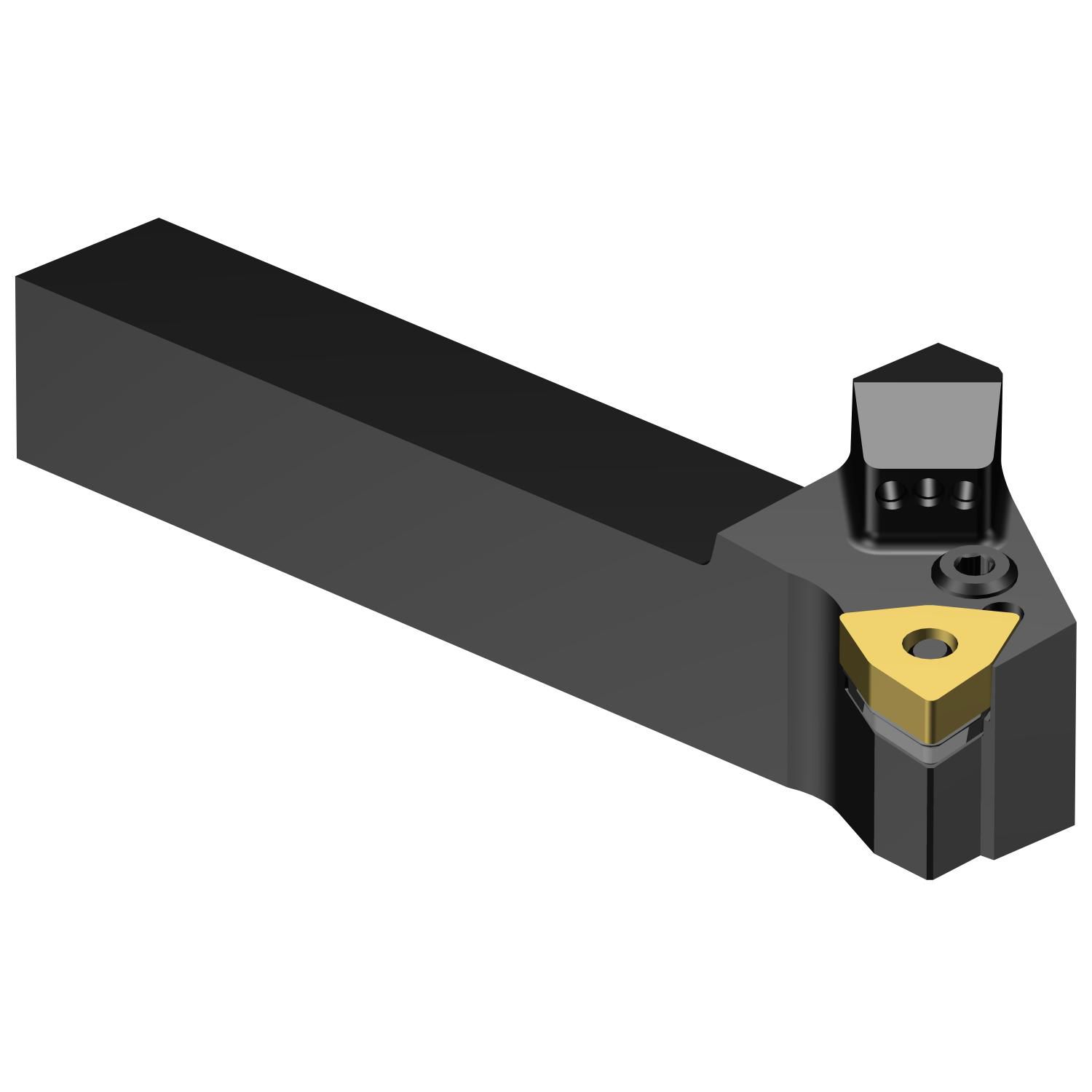

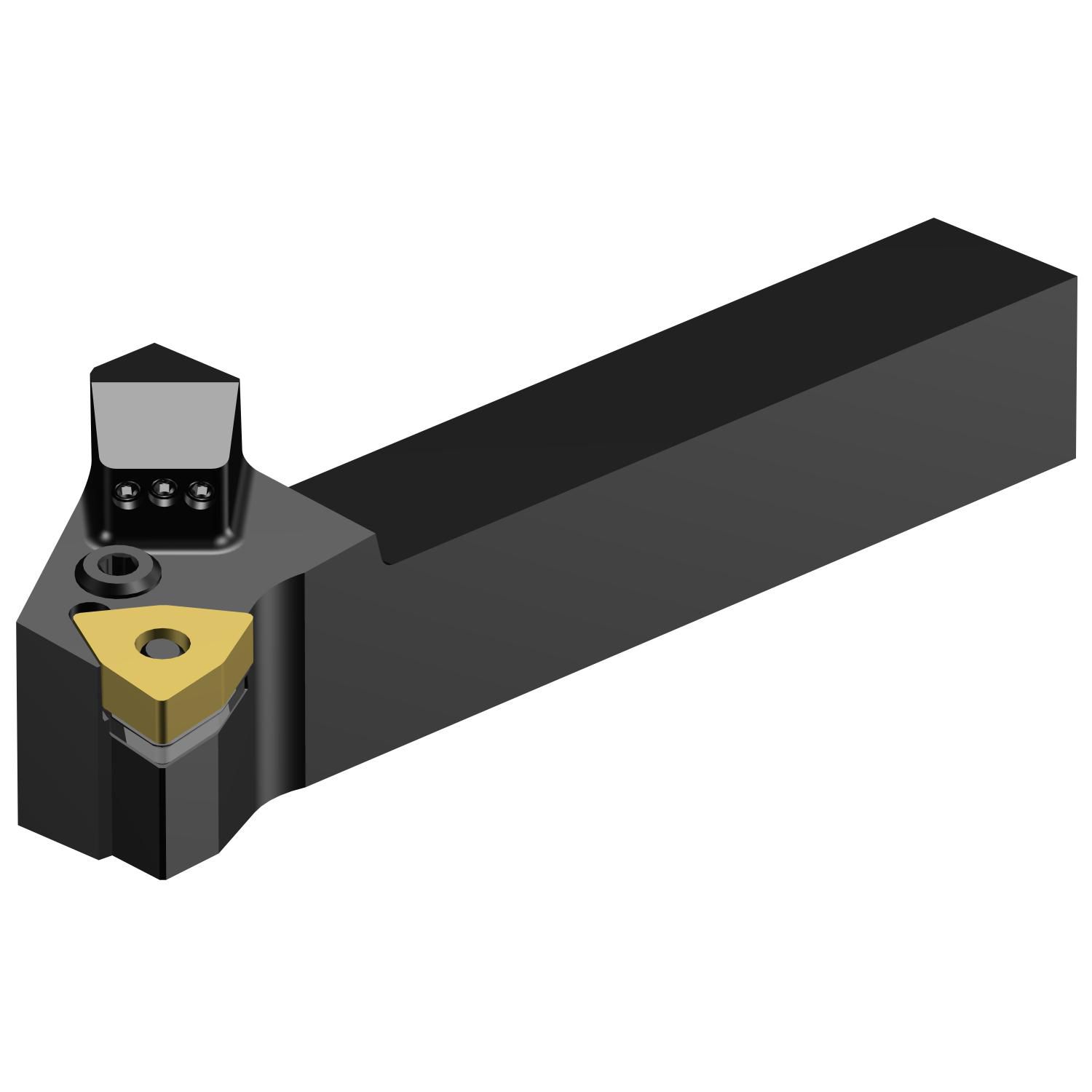

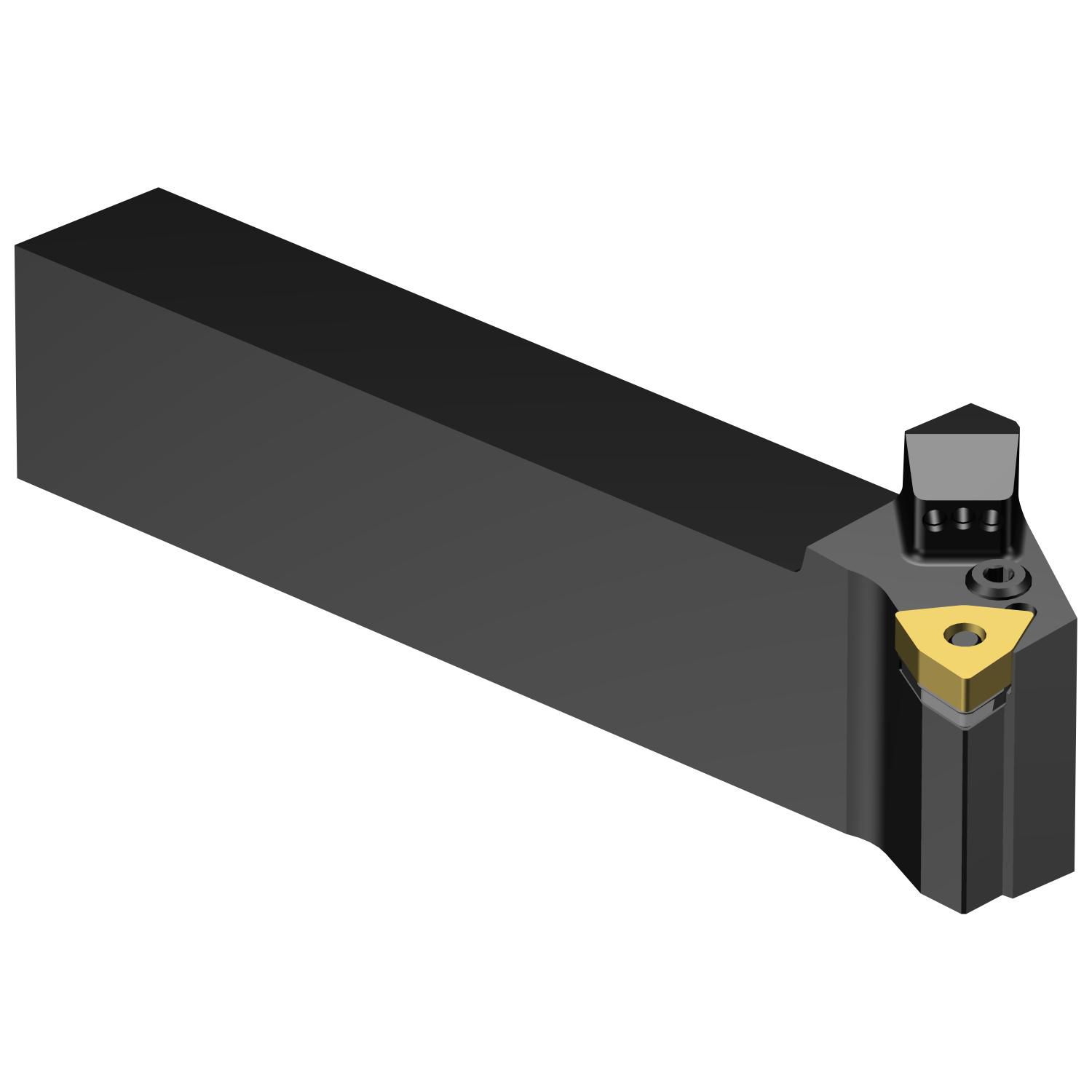

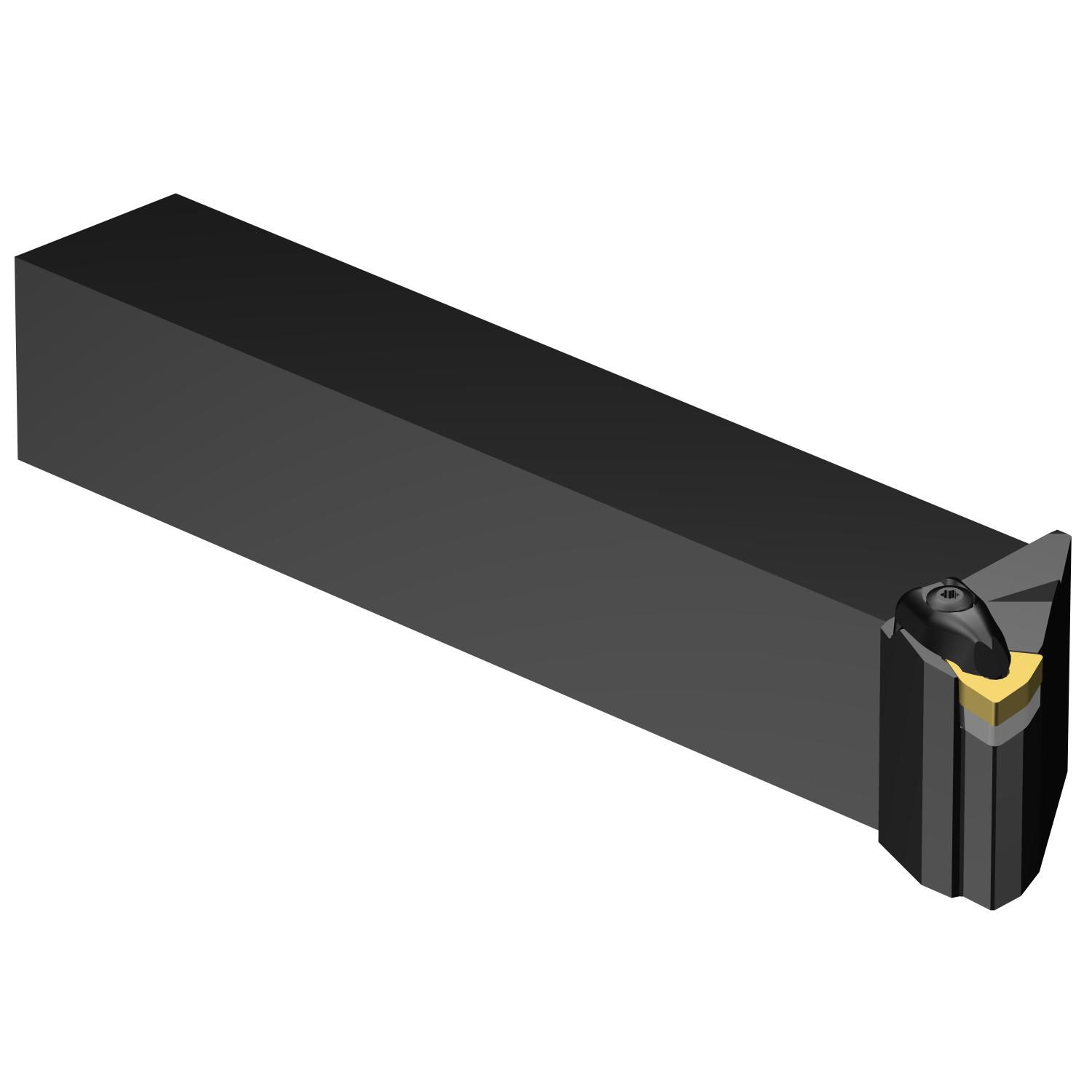

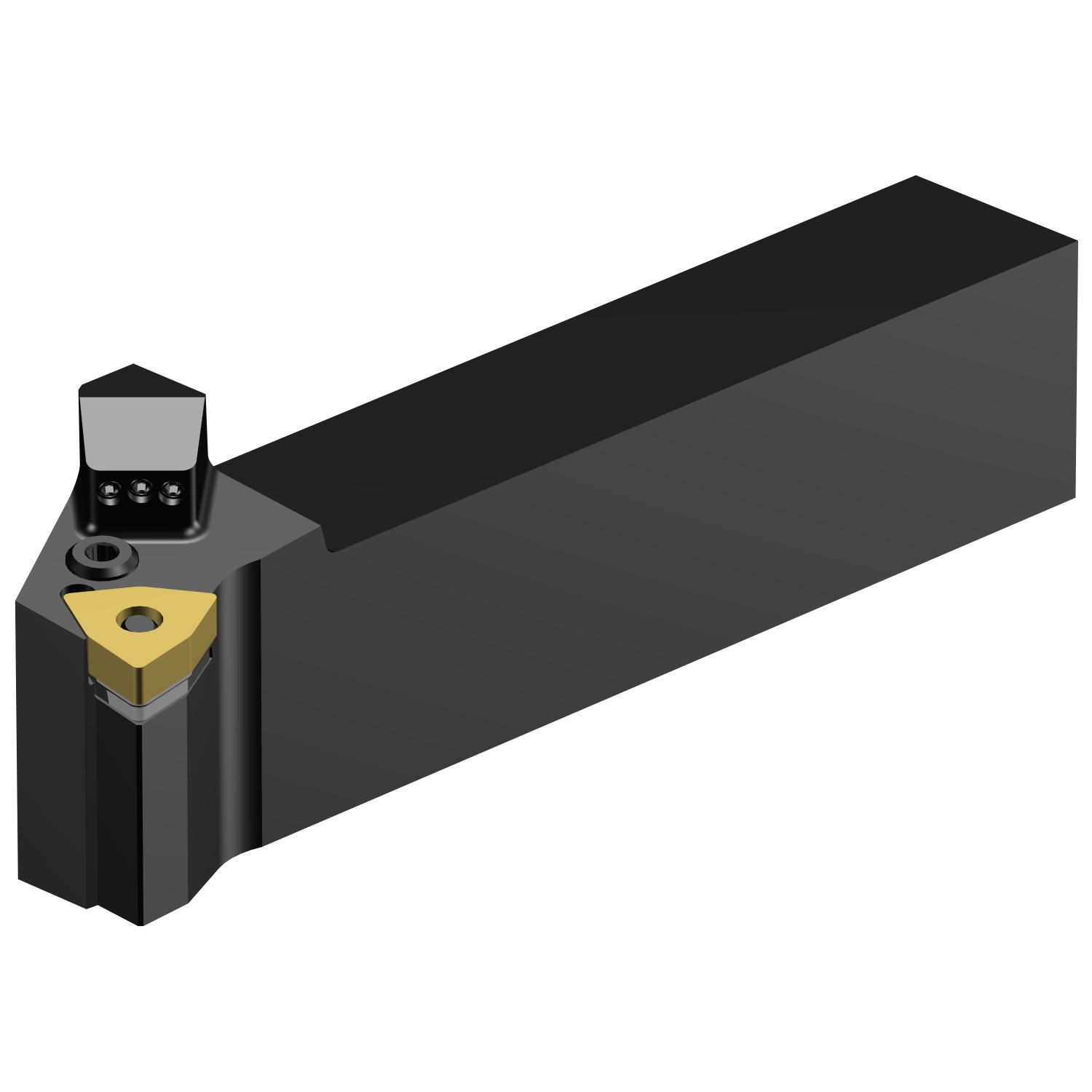

Suportes que recebem esta pastilha

14 no catálogo

Produtos semelhantes

Mesmo formato e tamanho — outras classes e geometrias.

WNMG 08 04 04-MF 2220 Pastilha T-Max® P para torneamento Recomendado WNMG 08 04 04-SM 1210 Pastilha T-Max® P para torneamento Recomendado WNMG 08 04 08-MM 2220 Pastilha T-Max® P para torneamento Recomendado WNMG 08 04 08-PM 4425 Pastilha T-Max® P para torneamento Recomendado WNMG 08 04 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado WNGG 08 04 02-SGF 1205 Pastilha T-Max® P para torneamento Recomendado WNGG 08 04 04-SGF 1205 Pastilha T-Max® P para torneamento Recomendado WNGG 08 04 08-SGF 1205 Pastilha T-Max® P para torneamento Recomendado

Ficha técnica ISO 13399

ParâmetroCódigoValor
ângulo de folga principal AN 0
Classe GRADE 2515
Cobertura COATING CVD TiCN+Al2O3+TiN
Código de montagem da pastilha IFS Cylindrical fixing hole
Código do formato da pastilha SC Trigon 80
Código do tamanho do assento da pastilha SSC_M 08
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento efetivo da aresta de corte LE 7.8873 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD MR
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 5.156 mm
Espessura da pastilha S 4.7625 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE WN0804
Insert included angle EPSR 80
Número de arestas de corte CEDC 6
Peso do item WT 0.00843 kg
Propriedade da aresta Wiper WEP Não
Raio do canto RE 0.7938 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE HC
Tipo de operação CTPT Desbaste

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
