SVJBL 3225P 16HP

Ferramentas · Turning Indexable

SVJBL 3225P 16HP

Porta Ferramenta convencional CoroTurn® 107 para torneamento

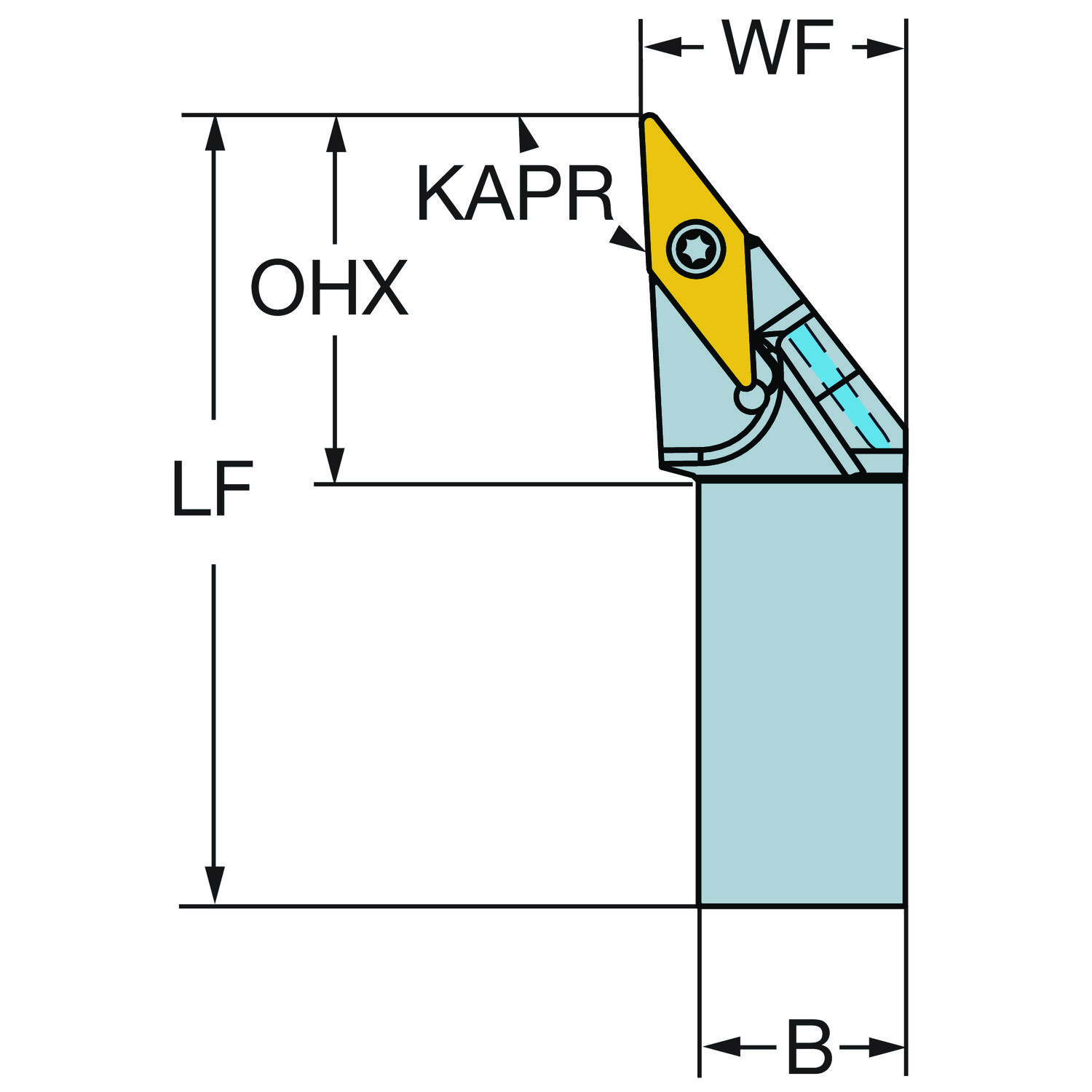

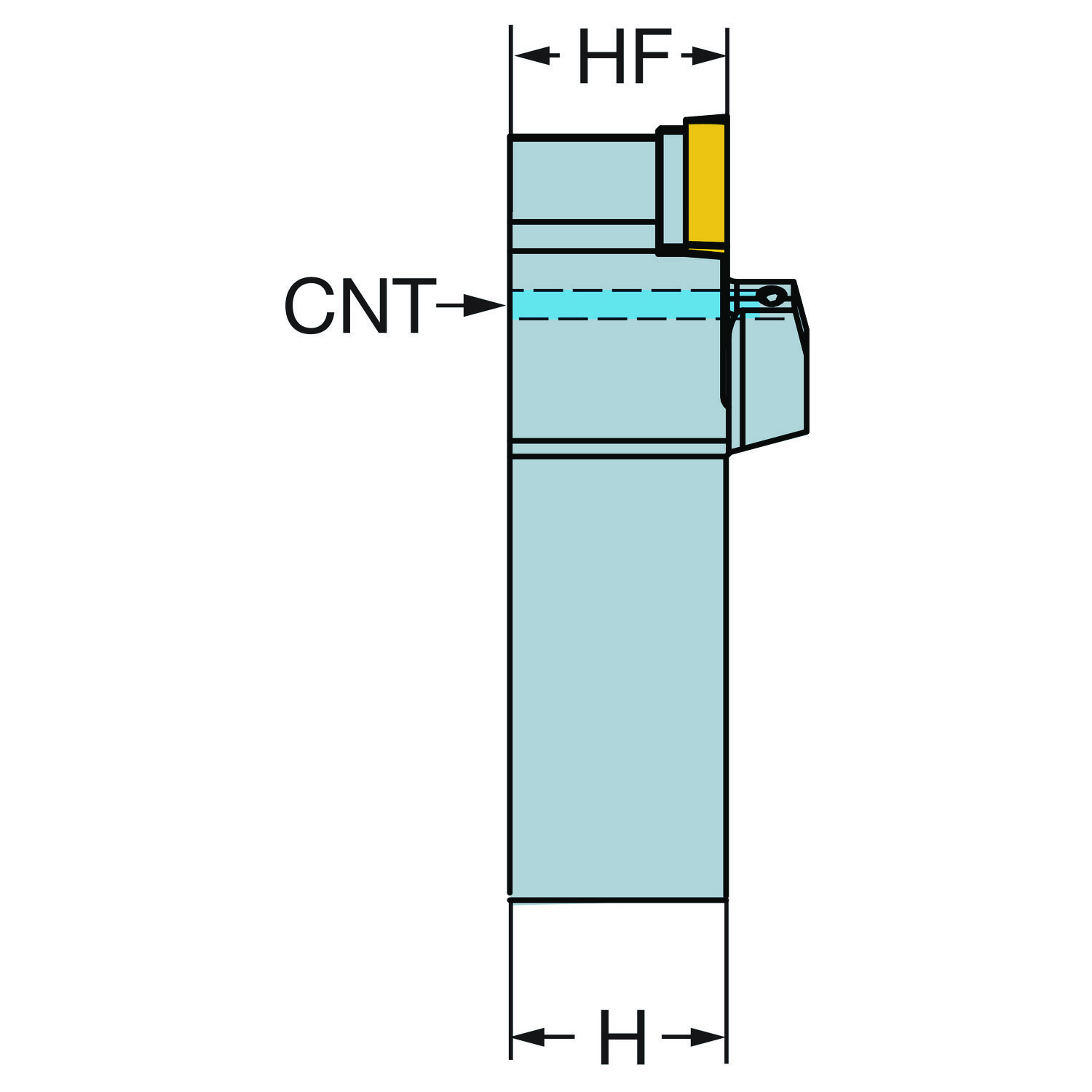

Ferramenta para torneamento · comprimento funcional 170 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Preço na loja

Entrega imediata

R$2.672,47 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
SVJBL 3225P 16HP
Código compactado
SVJBL3225P16HP
Material ID
6188495
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.032 Kilogram
EAN
26188495
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 32 mm
Altura funcional HF 32 mm
ângulo da aresta de corte da ferramenta KAPR_1 93
ângulo de ataque da ferramenta PSIR -3
ângulo de folga principal AN 5
ângulo de inclinação LAMS 0
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 44
Balanço máximo OHX 37.6 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 132.4 mm
Comprimento funcional LF 170 mm
Comprimento total OAL 170 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 32 x 25
Identificação da pastilha padrão MIID VBMT 16 04 08
Insert included angle EPSR 35
Largura da haste B 25 mm
Largura funcional WF 32 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VBMT 160408/ VCMT 160408
Pressão de refrigeração CP 275 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC Axially concentric or off-center with nozzle, adjustable
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
