CRDCR 3225P 12-A
Porta Ferramenta convencional T-Max® para torneamento
Ferramenta para torneamento · comprimento funcional 170 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$1.664,39 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- CRDCR 3225P 12-A
- Código compactado
- CRDCR3225P12-A
- Material ID
- 5726132
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.02 Kilogram
- EAN
- 10282591
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- IN
- Lançamento
- 24/02/1992
- CoroPak de lançamento
- 92.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|

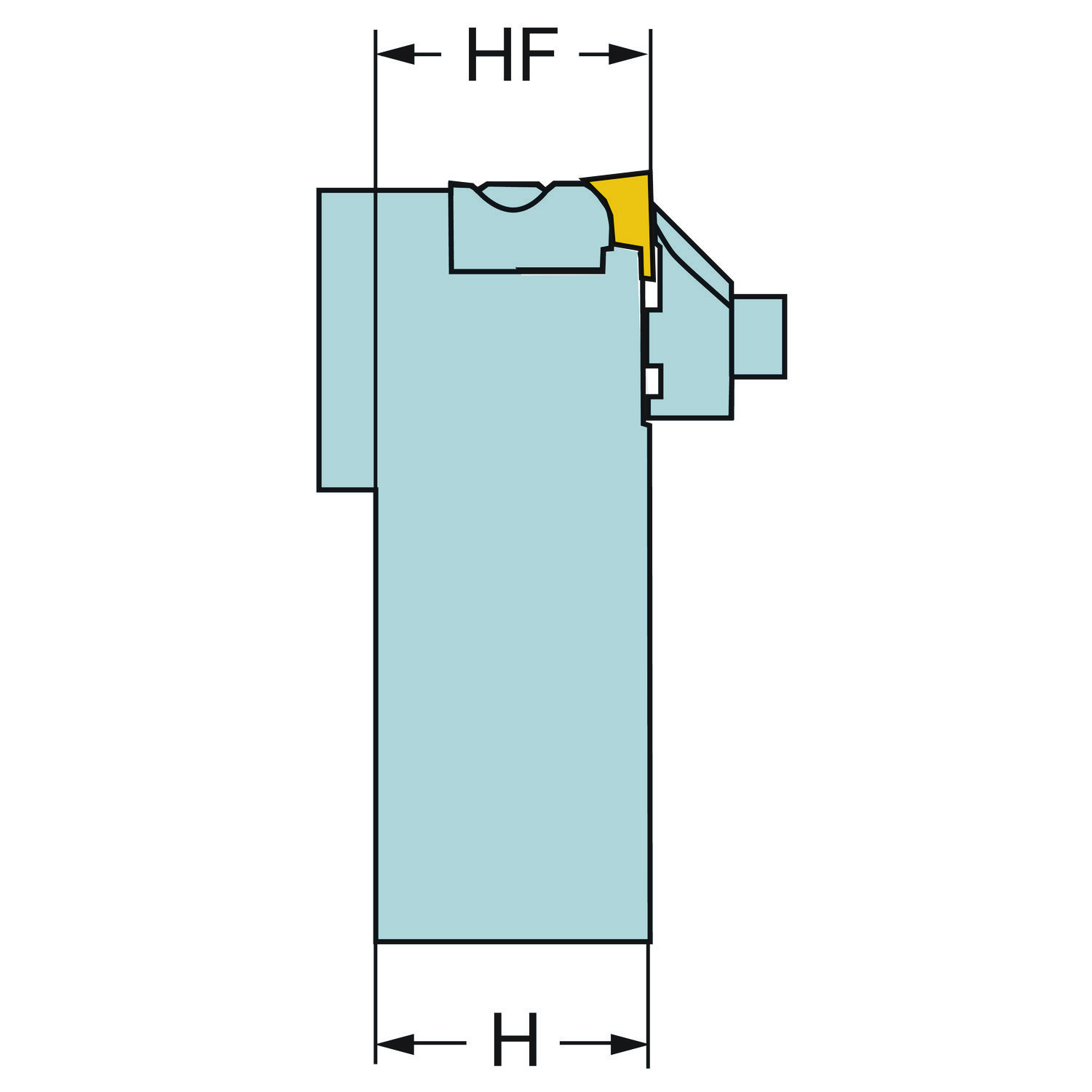

| Altura da haste | H | 32 mm |
| Altura funcional | HF | 32 mm |
| ângulo de folga principal | AN | 7 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | 0 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 90 |

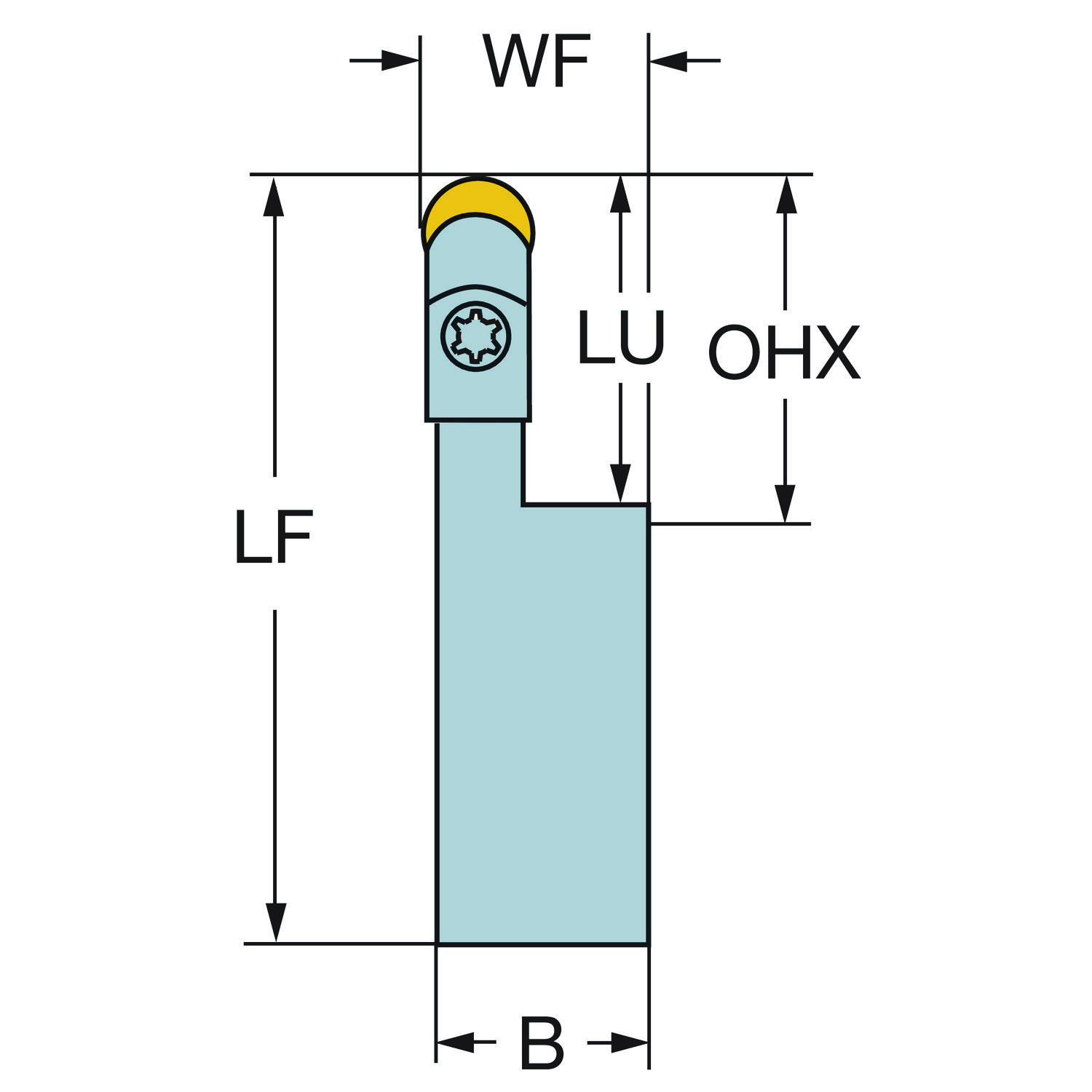

| Balanço máximo | OHX | 38.5 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 131.5 mm |
| Comprimento funcional | LF | 170 mm |
| Comprimento total | OAL | 170 mm |
| Comprimento util | LU | 38.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 32 x 25 |
| Identificação da pastilha padrão | MIID | RCGX 12 07 00 |
| Largura da haste | B | 25 mm |
| Largura funcional | WF | 25.9 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | inch RCGX/RPGX 120700 |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 7.5 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 2 no catálogo
C6-ASHA-50071-32M Coromant Capto® para adaptador com haste retangular
C6-ASHS-58115-32 Coromant Capto® para adaptador com haste retangular Nada com esse termo. Tente só o início do código.

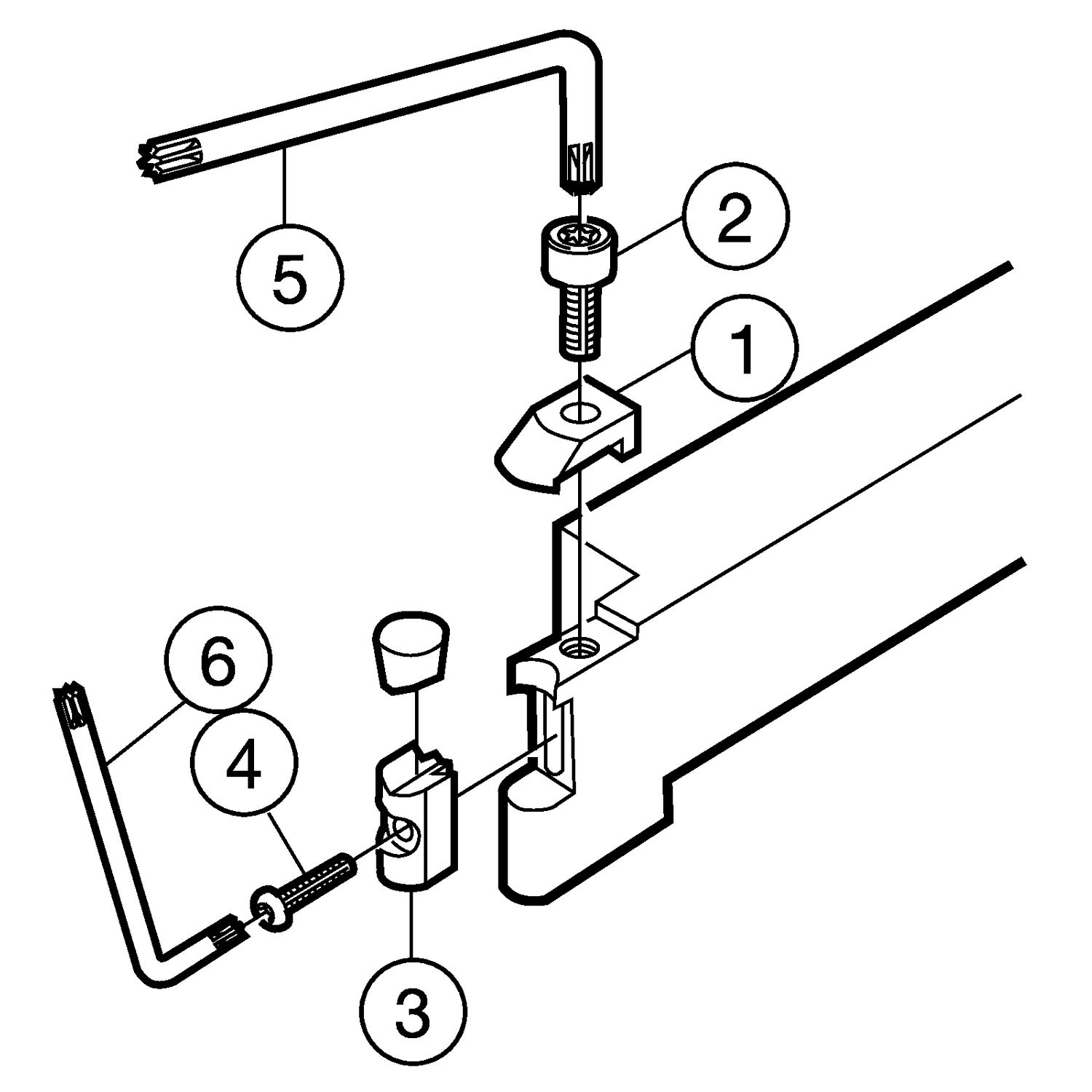

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5412 100-02
3212 036-504
5321 065-02
3212 105-453
5680 043-17 Últimos produtos visitados
