Ferramentas · Fresa de facear e mergulho intercambiável

A360-305R63-Z12D28

Corpo de Fresa de facear CoroMill® 360

Fresa · diâmetro de corte 304,8 mm, comprimento funcional 80 mm, 12 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A360-305R63-Z12D28
Código compactado
A360-305R63-Z12D28
Material ID
5722798
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
30,299 kg
EAN
12349492
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180901
Origem
US
Lançamento
20/02/2009
CoroPak de lançamento
09.1

Arquivos CAD

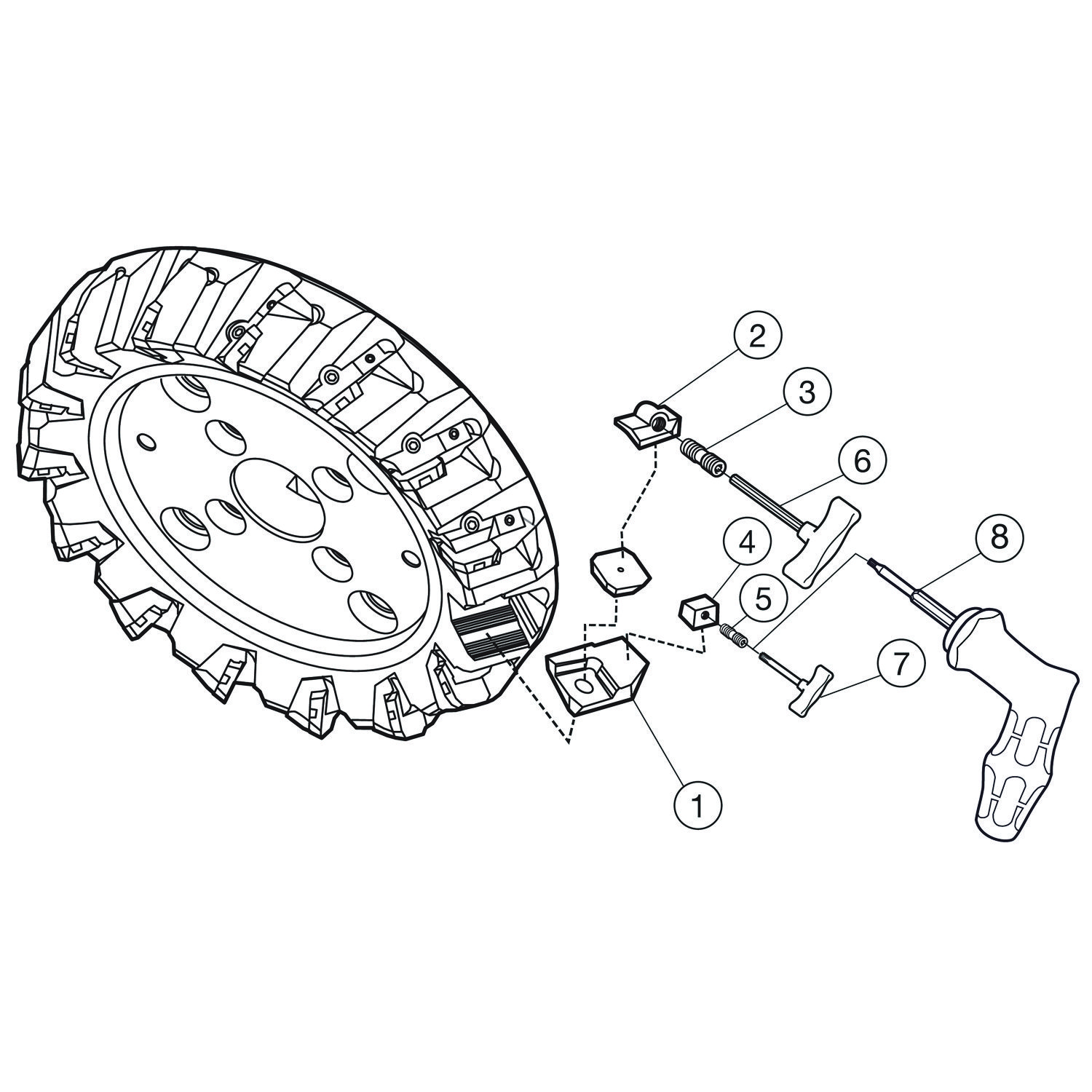

Itens inclusos

  • 12 × 360R-CA-28 Cassete
  • 12 × 360R-IW-28 Cunha da pastilha
  • 12 × 267.21-830 Parafuso da cunha da pastilha
  • 12 × 5431 105-08 Cunha do cassete
  • 12 × 5516 010-06 Parafuso da cunha do cassete
  • 1 × 5680 017-04 Chave
  • 1 × 5680 048-04 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

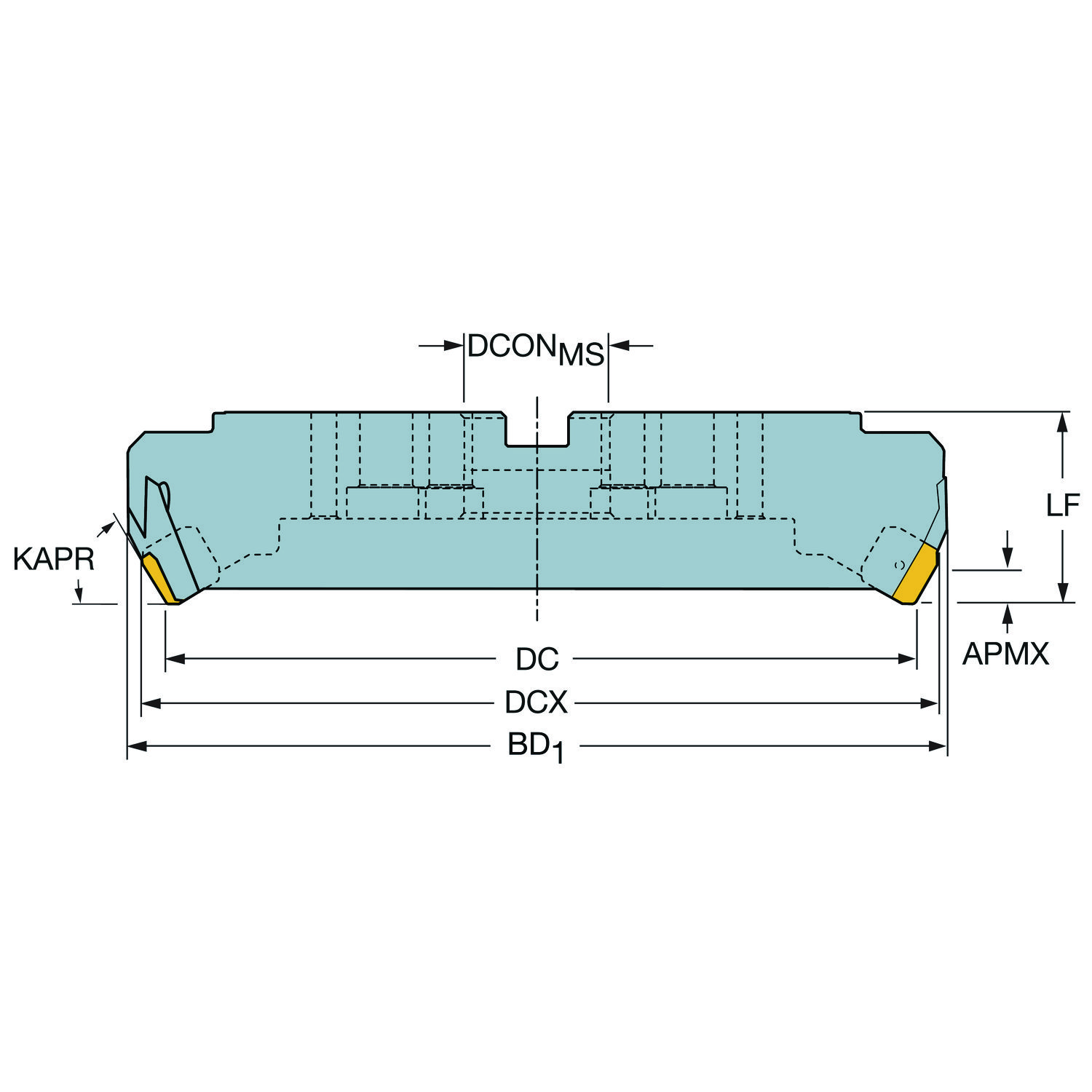

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 60
Ângulo de saída axial GAMP 13.65
Ângulo de saída radial GAMF -13.12
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação por cunha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB 18 mm
Comprimento funcional LF 80 mm
Diâmetro da conexão DCONMS 63.5 mm
Diâmetro de corte DC 304.8 mm
Diâmetro de corte máximo DCX 325.6 mm
Diâmetro do corpo BD 331 mm
Diâmetro do parafuso circular DBC_1 101.6 mm
Diâmetro do parafuso circular DBC_2 177.8 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -C (8 parafusos) — polegada: 2 1/2
Keyway width (metric) KWW 25.7 mm
Letra standard STDLET C
Número de pastilhas CICT_2 12
Número efetivo de arestas de corte na parte periférica ZEFP 12
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 360 — tamanho 28 (360R-2807)
Profundidade de corte máxima APMX_EFW 13.2 mm
Profundidade de corte máxima APMX_FFW 18 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 420
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 16 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
