360L-2807M-KH 3040

Pastilha CoroMill® 360 para fresamento

Pastilha para fresamento para ferro fundido (ISO K) · classe 3040 com cobertura CVD · círculo inscrito 28,47 mm, raio de ponta 1,7 mm, espessura 7,94 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 3040

Indicada em 1º lugar para: P (aço), K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: 360L-2807M-KH 3040
Código compactado: 360L-2807M-KH3040
Material ID: 5759030
Família: Pastilhas
Tipo: Pastilha de fresamento — geral
Classe: 3040
Cobertura: TICN+AL2O3
Processo de cobertura: CVD
Substrato: WC
Material ISO principal: K
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 76,44 g
EAN: 12455446
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182002
Origem: SE
Lançamento: 09/09/2009
CoroPak de lançamento: 09.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 115 m/min
Avanço por dente: 0,46 mm
Espessura máxima do cavaco: 0,4 mm
Vida da ferramenta: 1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 60°

Material	v_c m/min	f_z mm	h_ex mm	Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	115 (80 – 155)	0,46 (0,3 – 0,69)	0,4 (0,26 – 0,6)	1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

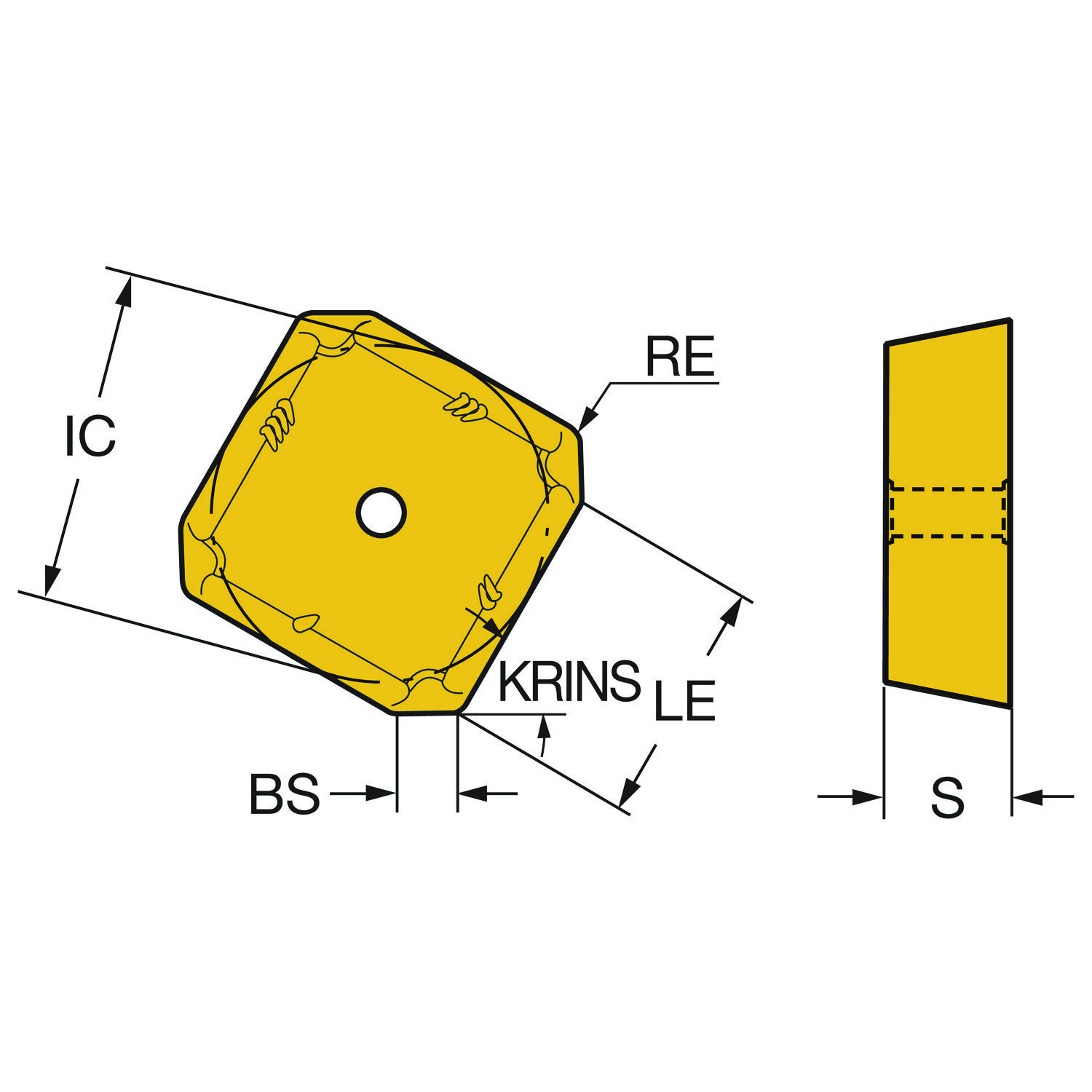

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	90
Ângulo de saída da pastilha	GAN	0
Classe	GRADE	3040
Código de condições da aresta de corte	CECC	Chanfrada e arredondada
Código de montagem da pastilha	IFS	Sem furo de fixação
Código do formato da pastilha	SC	Quadrada
Código do tamanho do assento da pastilha	SSC_M	28
Código do tamanho do assento da pastilha	SSC_N	28
Comprimento da aresta alisadora	BS	4.6 mm
Comprimento efetivo da aresta de corte	LE	20 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	KH
Diâmetro do círculo inscrito	IC	28.47 mm
Diâmetro do furo de fixação	D1	3.8 mm
Espessura da pastilha	S	7.94 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroMill 360 -2807
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	K
ISO nível de classificação de material Todos	TMC1	PK
Número de arestas de corte	CEDC	4
Profundidade de corte máxima	APMX	18 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	1.7 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo de operação	CTPT	Pesada

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
