C10-A391.05-63 075 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

C10-A391.05-63 075

Adaptador Coromant Capto® para fixação tipo árvore

Adaptador simétrico rotativo · comprimento funcional 75 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-A391.05-63 075.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C10-A391.05-63 075
Código compactado
C10-A391.05-63075
Material ID
5726766
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
8,15 kg
EAN
12414765
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
05/02/2009
CoroPak de lançamento
09.1

Arquivos CAD

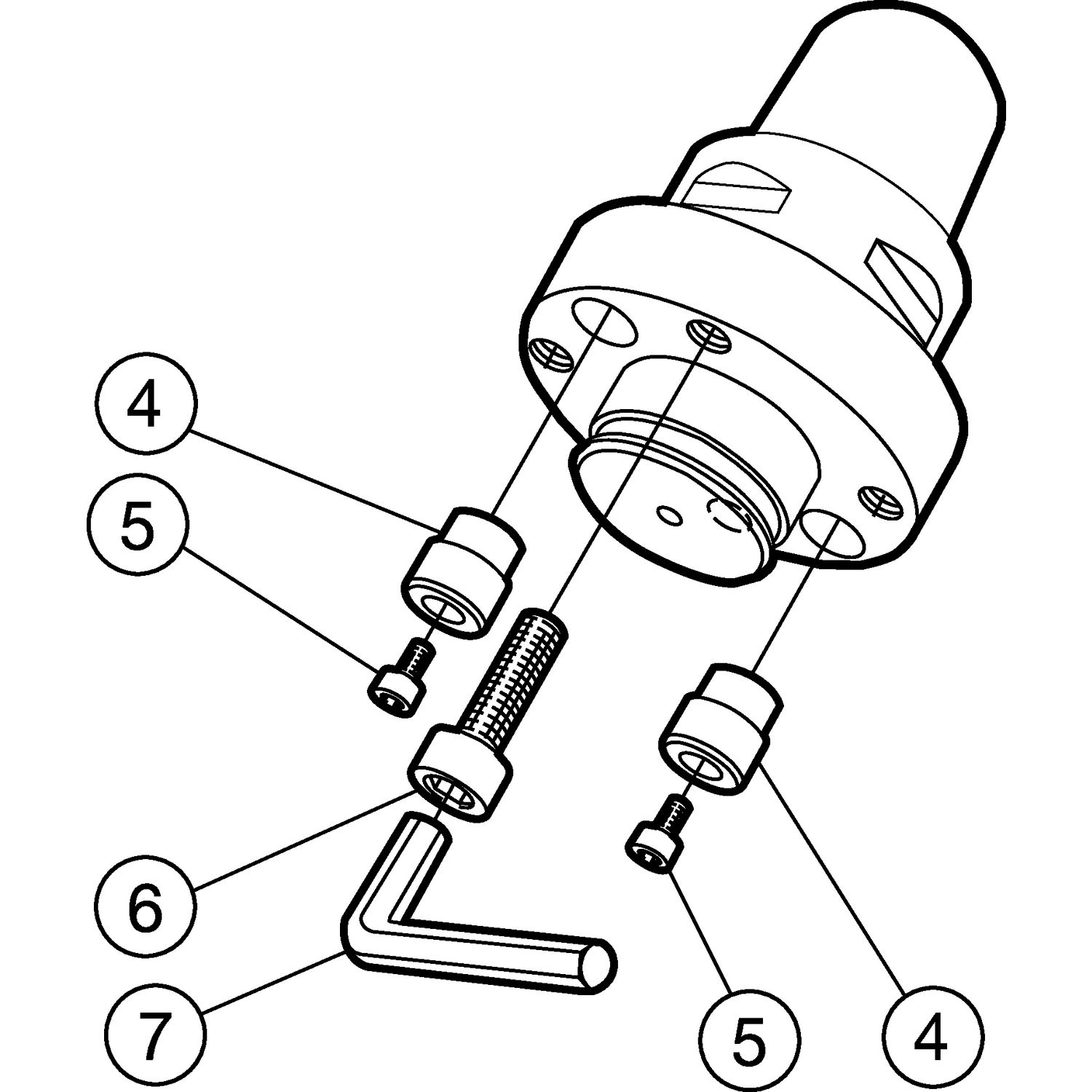

Itens inclusos

  • 2 × 5631 060-01 Chaveta de arraste
  • 4 × 3212 031-761 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

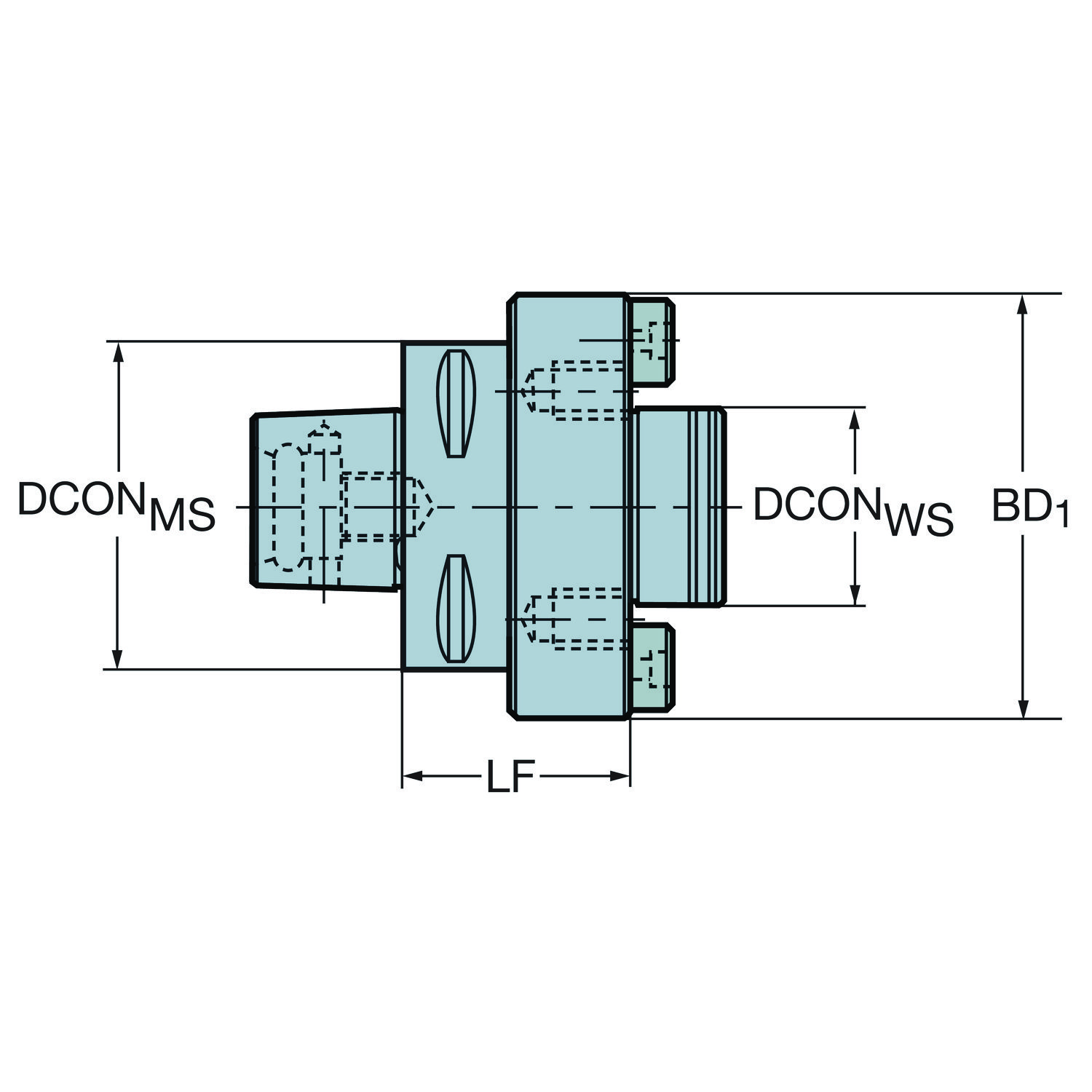

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 75 mm
Comprimento funcional LF 75 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 63.5 mm
Diâmetro do corpo BD_1 130 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C10
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -C (4 parafusos) — polegada: 2 1/2
Numero standard STDNO ISO26623-1
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 120 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
